描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | ICS TRIPLEX 9100（T9100）AADvance 主处理器 |
| 处理器架构 | 三路完全独立 32 位 RISC CPU，同步执行同一安全逻辑程序 |
| 安全表决机制 | 硬件纳秒级三取二（2oo3）表决，非软件比对，单路故障不影响输出 |
| 安全认证等级 | IEC 61508 SIL3、IEC 61511 工艺安全、API 670 燃机规范、CE 防爆合规 |
| 程序存储 | 板载工业级 Flash 闪存，断电永久保存安全逻辑、联锁定值 |
| 系统扫描周期 | 10ms~100ms 可组态，机组超速联锁响应＜10ms |
| 通讯接口 | 双冗余百兆以太网、双路 RS485 Modbus RTU，支持 DCS/3500 振动系统对接 |
| I/O 扩展容量 | 单机架最大扩展千点级数字 / 模拟安全 I/O，适配大型炼化、燃机装置 |
| 安装方式 | AADvance 标准 19 英寸主机架单槽位，支持在线热插拔更换 |
| 供电规格 | DC 24V 机架背板供电，整机典型功耗 25W |
| 故障指示 | 多色状态 LED：绿色正常、黄色同步校验、红色硬件故障 / 同步丢失 |
| 工作温度区间 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 抗振动等级 | IEC60068，2g 10~500Hz，适配机组持续振动柜体 |
| 内置诊断 | CPU 同步异常、总线断线、I/O 回路短路、内存校验错误全自诊断 |
| 配套同系列衍生 | T9110 增强型处理器、T9120 Eurocard 紧凑型控制器 |
产品深度介绍

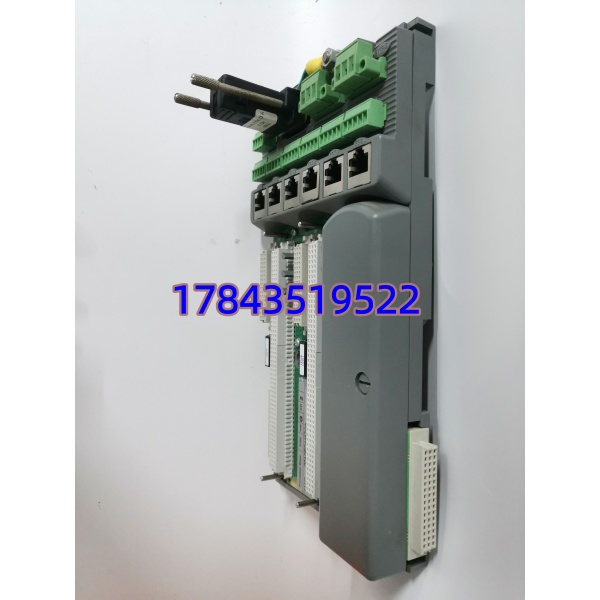

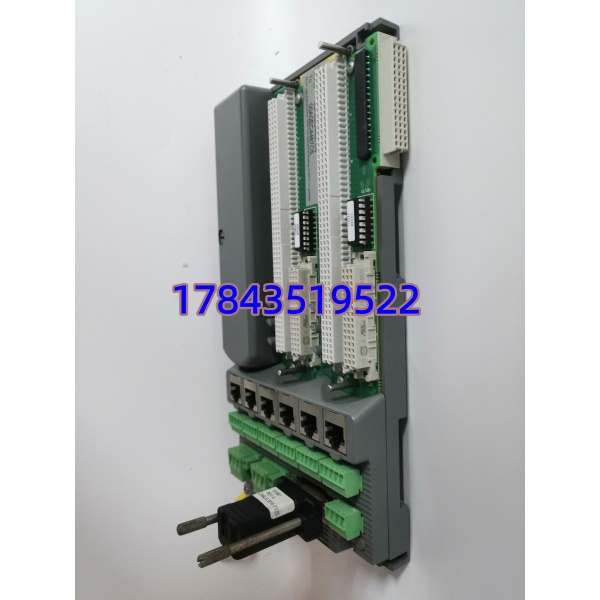

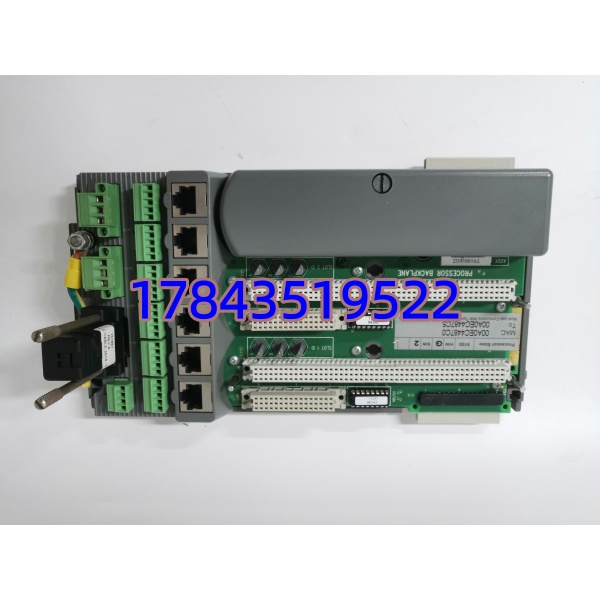

ICS TRIPLEX 9100（T9100）是流程工业高危工况专用三重模容错（TMR）安全控制器，整套安全仪表系统（SIS/ESD/ITCC）的运算核心，区别于普通 PLC 单 CPU 架构，采用三路物理完全隔离的独立处理器同步运行相同安全逻辑。三路 CPU 输出信号送入专用硬件表决电路，只有两路及以上通道运算结果一致才输出有效联锁指令；单路 CPU、存储、总线故障时，系统无扰动持续运行，不会触发误停车或拒动，满足 SIL3 最高工艺安全等级要求。整机搭载双冗余以太网与 Modbus 串行总线，将机组超速、超温、超压、喘振等联锁事件、实时测点上传中控 DCS 与本特利 3500 振动监测系统；全部模块支持在线热插拔，机组无需全线停机即可更换故障控制器，大幅缩短运维停工时长。现场高发故障为老旧 T9100 内部 CPU 同步总线芯片老化，出现三通道同步丢失、联锁逻辑漂移、虚假停机；更换原装 ICS TRIPLEX 9100 后，三重表决、全通道自诊断功能完整恢复，装置安全联锁合规达标。
应用场景与行业案例
工程痛点描述
炼化、电厂、长输管线老旧 Trusted TMR 系统长期高温粉尘运行，T9100 处理器同步采样电路衰减，三通道数据比对偏移，频繁触发无工艺原因虚假紧急停车；或单通道失效后无告警，装置存在超压、飞车爆炸重大安全隐患。原厂全线停产，长采购周期内只能切除部分安全联锁，安监、电力安全校验无法通过，装置被迫降负荷减产。
典型应用场景
- 火电、联合循环燃气轮机机组 ITCC 超速保护系统燃机上万转高速转子三重冗余超速联锁，三路独立转速信号硬件表决，超速 10ms 内切断燃料阀，杜绝转子飞车事故，符合电网机组安全验收标准。
- 炼油、乙烯炼化装置 ESD 紧急停车安全系统催化裂化、加氢、合成氨装置反应器超温、高压分离器超压、加热炉熄火联锁，单路传感器 / 控制器故障不会丢失停车保护，满足化工安监 SIL3 强制规范。
- 天然气长输管线、海上油气平台 压缩机组安全监控野外无人值守阀室、海上平台压缩机喘振、高低压联锁，宽温抗振动适配无空调防爆柜体，远程总线上传故障事件至调度中控。
- 煤化工、空分装置 反应釜与氧气管路安全联锁氧气切断阀、反应器温度三重监测，硬件三取二逻辑规避单通道失效导致的爆炸、泄漏人身事故。
真实案例
华东某 300MW 联合循环电厂 1# 燃机年度安全校验，运维检测 ICS TRIPLEX 9100 处理器三通道同步偏差持续超标，每周多次无工艺扰动虚假跳机，电网调度下达限期整改通知。原厂反馈 T9100 系列已停产，海外调货四个半月，机组切除联锁运行存在燃机飞车重大隐患。采购全新原装现货 48 小时到场完成更换，三路 CPU 同步误差恢复出厂标准，超速联锁响应稳定，顺利通过电力安全专项校验。
核心卖点与差异化
- 纯硬件 2oo3 三重表决，不依赖软件逻辑比对，相比双冗余 PLC 安全等级提升至 SIL3，高危装置满足国家安监强制要求
- 三路 CPU 物理完全隔离，单路处理器、存储、总线故障无扰切换，在线热插拔更换无需装置全线停机，减少产能损失
- 10ms 级高速联锁响应，适配燃机、压缩机超速等快速动作安全回路，规避转子摩擦、爆炸重大设备事故
- 双冗余以太网 + Modbus 双总线设计，通讯链路单点断线不丢失监测与联锁数据，无缝对接主流 DCS、3500 振动监测系统
- 出厂三路 CPU 同步、全联锁逻辑 24 小时满负载老化测试，可同步提供三重表决仿真波形、纸质原厂质检报告
- 现货库存无需等待原厂长交期，整机提供 12 个月质保，三路 CPU 运算回路、总线收发硬件故障支持换新
