描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 输入通道 | 40 路独立 24V DC 数字输入，单通道独立三重电路 |
| 输入信号类型 | 干接点、NPN/PNP 有源 24V 信号 |
| 额定输入电压 | 18~30 VDC 工业标准 24V 回路 |
| 冗余架构 | 通道级 TMR 三重模块化冗余，2oo3 多数表决 |
| SOE 事件时序 | 板载硬件时间戳，分辨率 1ms，故障溯源精准 |
| 线路诊断 | 每通道可配置断线、短路在线监测报警 |
| 电气隔离 | 现场回路与背板 2500VAC 脉冲隔离，阻断地环路干扰 |
| 安装特性 | 支持机架不停机热插拔，单槽位占用 |
| 背板供电 | 5VDC 1.1A，整机功耗约 5.5W |
| 安全认证 | IEC 61508 SIL3、IEC 61511、ATEX Zone2 |
| 工作环境 | -40℃ ~ +70℃，柜内无冷凝，三防涂层 PCB |

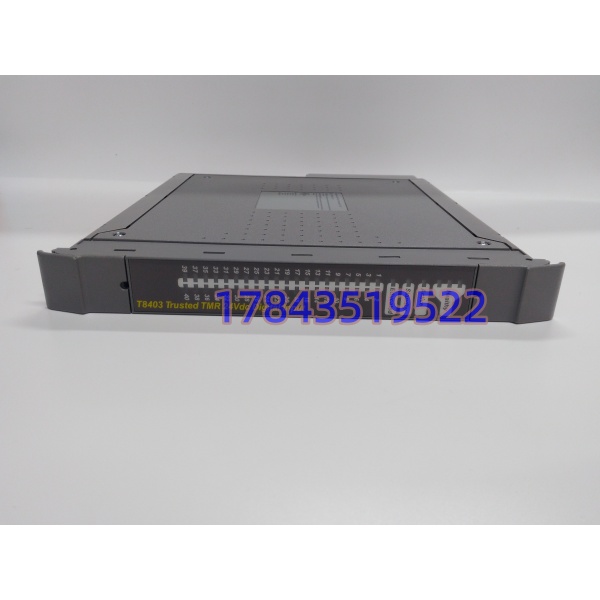

| 面板诊断 | 40 路通道状态 LED + 模块 RUN/FAULT 全局指示灯 |
| 配套软件 | TRISTATION 11/12 组态、在线诊断、SOE 日志导出 |
产品深度介绍
T8403 是 ICS Triplex 专为 Trusted SIL3 安全仪表系统开发的高密度三重冗余数字输入卡，区别于普通模块级冗余，它做到每一路输入通道内部都搭载三套独立采集电路，三路信号经过硬件表决输出有效状态，单通道其中一路电路损坏不会造成信号误读、丢失，从底层规避单点故障风险。
模块内置硬件级 SOE 时序记录，无需依赖 CPU 统一打时间戳，事故发生后可精准区分各安全开关动作先后，满足安监、化工合规审计要求；支持干接点与有源传感器混用，适配现场紧急停车按钮、阀门限位、可燃气体探测器、炉膛压力开关等安全类开关信号。整机做三防涂覆处理，油气、化工、电厂多粉尘、强电磁干扰工况长期稳定运行，热插拔设计可在线更换，连续生产装置无需整机停机。
应用场景与行业案例
工程痛点
炼化、电厂 SIS 安全系统原厂备件供货周期超 3 个月；普通单重 DI 模块通道故障直接触发误停车；无硬件 SOE 功能，事故后无法区分联锁动作顺序，安监核查无法提供有效数据；老旧 T8000 机架备件断供，整套系统改造成本极高。
典型应用场景
- 石油化工 – ESD 紧急停车系统采集反应釜超压开关、火炬切断阀限位、可燃气体探头信号，三重冗余杜绝误停车或拒动作，1ms SOE 记录用于事故复盘。
- 油气平台 – F&G 火焰气体安全系统海上平台潮湿防爆环境，40 通道高密度采集多点火焰、有毒气体探测器，2500V 隔离抵御变频器、大功率电机干扰。
- 火力发电 – 锅炉汽机 SIS 保护系统炉膛压力高 / 低联锁、润滑油站压力开关、汽机超速保护信号采集，单通道故障不影响机组安全联锁逻辑。
- 煤化工 – 气化炉安全联锁高温多粉尘厂房，三防涂层适配恶劣工况，批量采集切断阀、泄放开关状态，满足安监 SIL3 合规要求。
- 核电配套辅控安全系统反应堆周边安全隔离开关、冷却系统状态监测，高容错架构保障关键安全信号可靠采集。
现场真实案例
去年下半年，华东某大型炼化厂 Trusted SIS 系统一块 T8403 内部单通道电路老化，FAULT 灯持续告警，一旦模块完全失效，整套加氢装置 ESD 联锁将失去监测能力，随时触发全线紧急停车。联系原厂反馈英国调货 95 天，装置单日减产损失超 70 万。
客户调取我们现货拆机全检 T8403，完成 24 小时满载通道测试、SOE 时序校准、冗余表决验证后加急发出，4 天送达中控机柜间。工程师利用热插拔功能在线更换，全程不切安全逻辑，更换后 40 路通道信号全部正常，SOE 日志同步上传上位。后续该企业一次性储备 2 块同款模块作为 SIS 系统常备应急备件。
