描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | TC-PCIC02，兼容 TC-PCIC01 全系列固件 |
| 主机插槽规格 | 标准 32 位 PCI 插槽，兼容工控长卡机箱 |
| 通讯总线 | ControlNet 工业实时总线 |
| 外部接口 | 双路 BNC 同轴电缆接口，支持 A/B 冗余双网 |
| 传输速率 | ControlNet 标准 5 Mbps 实时通讯 |
| 链路距离 | 同轴线缆最大传输 1,000 m |
| 状态指示 | 6 路双色 LED，分别显示电源、A 网、B 网、通讯故障 |
| 防雷浪涌防护 | 4000 V 防雷、600 W 浪涌抑制、1.5 A 过流保护 |
| 工作供电 | PCI 插槽 + 5 VDC 取电，整机功耗≤5 W |
| 工作温区 | 0 ℃ ~ +55 ℃ 机柜标准工况 |
| 存储温区 | -40 ℃ ~ +85 ℃，防潮防静电存放 |
| 支持系统软件 | Plantscape、HC900 组态监控软件 |
| 硬件尺寸 | 全长 PCI 工控卡 260 × 105 × 25 mm |
| 绝缘测试标准 | 500 V 绝缘耐压，绝缘阻值＞10 MΩ |
| MTBF 参考 | ≥ 62,000 小时 |
| 认证标准 | CE 工业电磁兼容认证 |
产品深度介绍

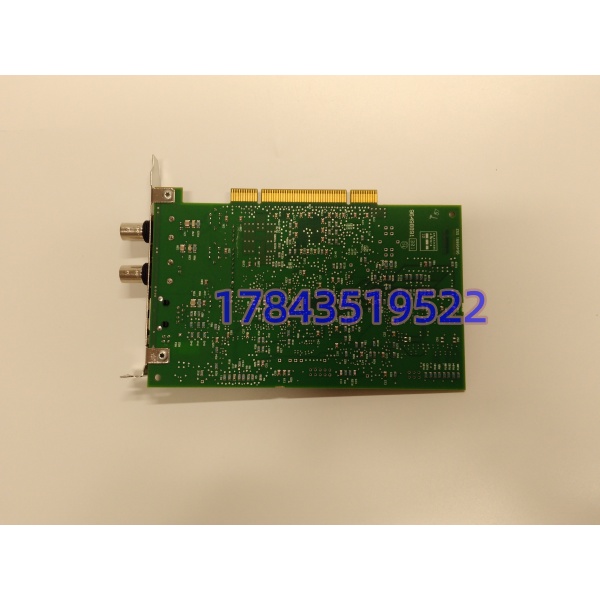

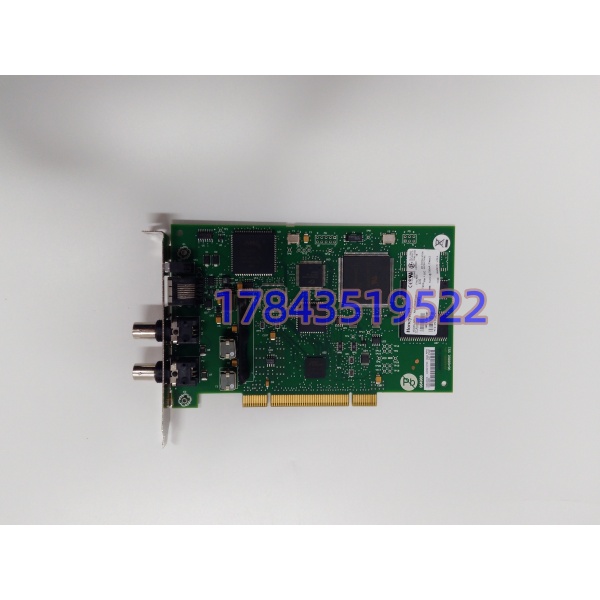

TC-PCIC02 是霍尼韦尔面向过程工业推出的 PCI 架构 ControlNet 上位通讯卡，主要配套化工、热电、水处理厂的监控工控机使用。卡件插入操作站 PCI 插槽，通过双 BNC 同轴线缆对接现场 HC900 控制器、远程 I/O 机架，完成工艺数据采集、参数下装、故障告警上传全链路交互。硬件搭载独立双通讯处理芯片，支持 A/B 双网冗余拓扑，单条同轴线路断线不会中断上位监控画面，避免单链路故障造成全厂监控黑屏。板载多级滤波与防雷电路，适配变频器密集、电磁干扰强的车间机柜环境。配套原厂组态驱动，无需第三方转换网关，直连霍尼韦尔 DCS 监控平台，更换后仅需导入原有网络配置即可恢复通讯，大幅缩短上位机抢修停机时长。
常见问题解答
- 问：老上位机用的 TC-PCIC01，直接换 TC-PCIC02 插上能用吗？答：PCI 插槽物理尺寸通用，但固件底层通讯协议存在细微差异。旧工程直接替换会出现通讯丢包、点位刷新延迟，上机前把旧卡固件版本记录发给我们，可提前刷写匹配固件；更换后重新扫描 ControlNet 站点，确认所有控制器在线再投入监控。
- 问：双 BNC 接口只接一根同轴电缆，监控画面会不会频繁掉线？答：短期单链路能读取数据，但冗余功能完全失效，同轴线缆磨损、接头松动都会直接导致上位失联。流程厂规范运维必须两路线缆分别接入 A、B 口，构建双网容错架构。
- 问：这块通讯卡支持带电热插拔吗，工控机开机状态能直接拔卡更换？答：严禁热插拔。PCI 总线带电拔出会击穿板卡通讯芯片，同时造成工控机蓝屏、操作系统崩溃；更换前先关闭监控软件、正常关机断电，释放机箱静电后再拆装。
- 问：怎么确认发的是全新原厂卡，不是二手翻新维修件？答：每张卡附带原厂序列号、外箱标签，入库核验电路板无维修动焊、金手指无磨损氧化。出库前接入工控机 + 完整 ControlNet 测试机架连续 24 小时跑点位读写测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，接线短路烧坏板卡能保修吗？答：标准整机质保 12 个月，仅覆盖元器件原生故障。同轴线缆短路、静电击穿、工控机电源浪涌造成的硬件损坏不在质保范围，可提供付费维修；配套远程指导网络配置、链路故障排查。
- 问：普通商用台式机可以装 TC-PCIC02 做监控站吗？答：不推荐。商用 PC 电源、主板缺少工业级 EMC 防护，车间变频器干扰极易导致通讯卡顿、点位跳变；优先选用整机抗干扰的工业长卡工控机箱，保证长期稳定运行。
品控检测流程简述
- 入库核验：核对原厂纸箱序列号、出厂铭牌，检查 BNC 接口无磕碰、PCB 无维修焊点、PCI 金手指无腐蚀；
- 真机带载测试：搭建霍尼韦尔 HC900 控制器 + 工控机测试平台，双路同轴接入冗余网络，连续 24 小时读写上千个工艺点位，记录链路无丢包；
- 电气检测：500 V 摇表绝缘测试，校验两路 BNC 通讯握手、故障告警指示灯动作；
- 固件归档：读取并记录当前固件版本，拍摄 PCI 金手指、BNC 接口微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试报告。
