描述
产品详情

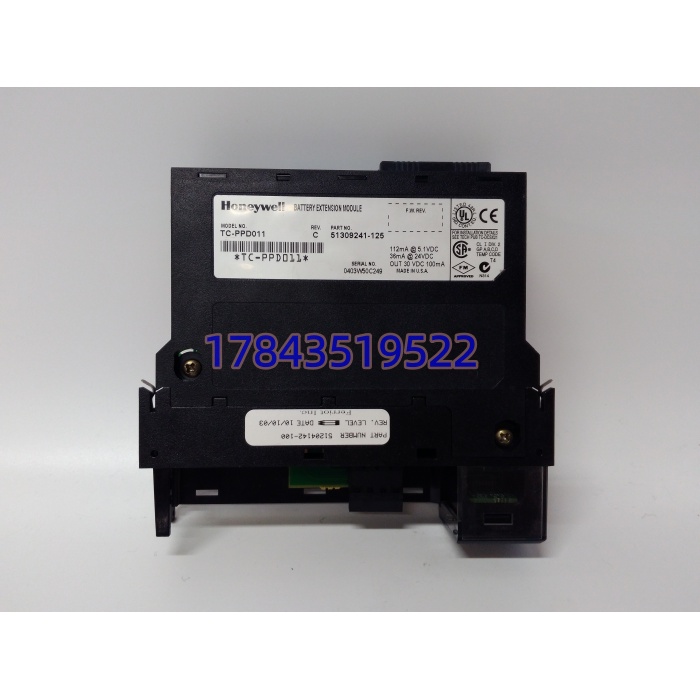

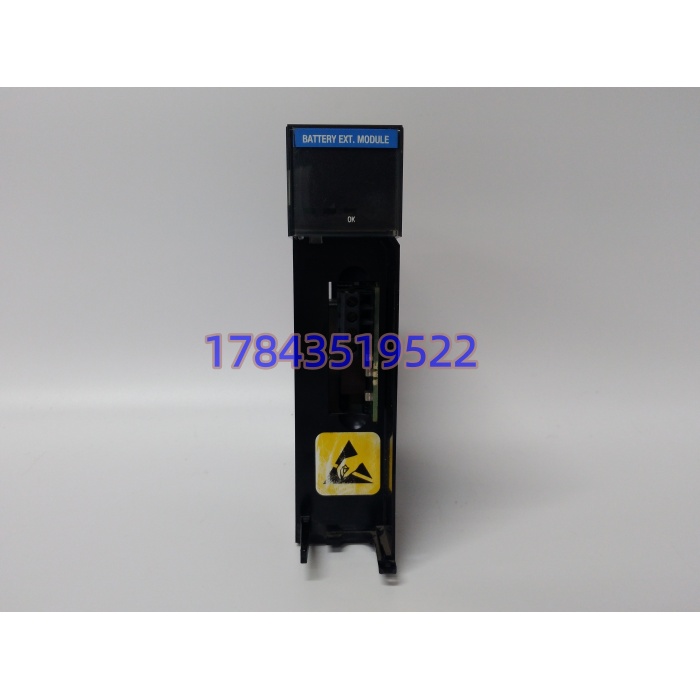

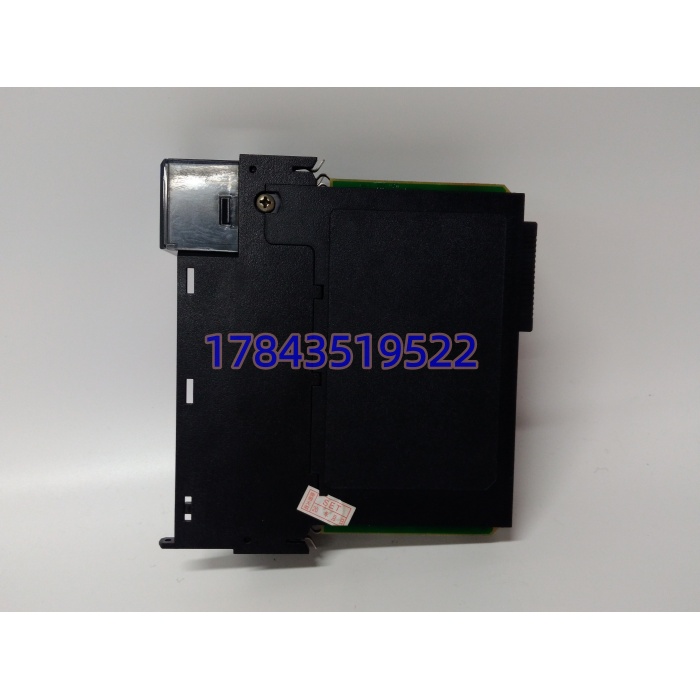

・型号：TC‑PPD011（物料 51309241‑175）・品牌：Honeywell 霍尼韦尔・系列：Experion PKS C200，Series‑A 控制器机架
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 物料编码 | 51309241‑175，TC‑PPD011 |
| 适配机架 | C200 Series‑A 控制器机架，不能用于 Series‑B 机架 |
| 背板功耗 | 24VDC：36mA；5.1VDC：112mA |
| 功能 | RAM 内存掉电数据保持，电池状态诊断、自动充电管理 |
| 物理安装 | 机架插槽直插，支持在线热插拔更换 |
| 后备保持时长 | 实际时长受控制器负载影响，参考值最大 12 小时，以原厂手册为准 |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露环境 |
| 外壳防护 | IP20，控制柜内部使用 |
| 模块重量 | 0.36kg |
| 系统兼容 | Experion PKS C200 控制器，固件版本需核对原厂手册 |
产品介绍
TC‑PPD011 是 C200 Series‑A 机架专用电池扩展保持模块，插在控制器机架插槽，依靠内置电池组，在机柜总电源丢失时维持控制器 RAM 供电，守住控制逻辑、工艺整定参数与运行中间变量，同时向 Experion 系统上送电池老化、电压低等诊断报警。
坦白讲，Series‑A 与 Series‑B 机架硬件插槽外观相近，但 TC‑PPD011 不能直接插到 Series‑B 机架使用。模块内部内置锂电池组，电池老化是现场最常见故障；一旦电池完全失效，系统掉电重启后 RAM 内非固化参数全部清零。该硬件进入生命周期后期，原厂交期拉长，存量项目备件主要依靠库存、拆机货源。
应用场景与行业案例
痛点切入：我在现场遇到过，DCS 控制器运行一切正常，厂区短时停电恢复上电之后，PID 整定参数、部分中间变量全部清零，回路直接失控。排查控制器硬件没有损坏，根源就是 TC‑PPD011 内部电池耗尽，停电时 RAM 失去后备供电。很多运维只关注控制器 CPU，会忽略这块电池扩展模块，等到停电才暴露问题。
典型场景
- 化工装置 Experion PKS 控制系统：C200 Series‑A 控制器机柜，防止短时停电造成 RAM 参数丢失，保障装置恢复上电之后控制回路可以直接投运。
- 炼油厂连续工艺装置：不允许停电后大量回路参数重置，依靠该模块保护 RAM 动态工艺参数。
- 电厂辅控 DCS 系统：存量 C200 Series‑A 机架改造维保，必须匹配 TC‑PPD011，不可混用其他系列电池模块。
- 制药工艺 DCS 机柜：工艺 PID 参数不能随意丢失，电池状态纳入日常巡检项目。
真实案例某化工厂 DCS 机柜，TC‑ 电池已经老化，系统诊断报电池电压低，但巡检没有重视。厂区发生短时市电中断，恢复供电后控制器 RAM 内大量 PID 参数丢失，几十套调节回路输出异常，装置被迫降负荷手动操作。现场手上拿错 Series‑B 配套拆机电池模块，无法识别。更换正确 TC‑ 库存备件，重新下载工程参数，装置才恢复自动控制。事后运维把电池模块电压纳入每周巡检清单。
