描述
产品详情
・型号：TC‑CCR014，97197975‑A01・品牌：Honeywell（霍尼韦尔）・系列：Experion PKS C300 DCS
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 硬件形态 | 标准 DCS 机架单槽插卡，对接 C300 控制器背板 |
| 供电来源 | 机架背板取电，5V 直流约 1.0A，24V 辅助约 0.09A，整机功耗约 5W |
| 网络接口 | 双路 CNet 工业控制网络，RJ45 屏蔽以太网口，10/100M 自适应 |
| 冗余切换 | 双链路独立工作，单链路故障自动切换，切换时间＜100ms |
| 支持协议 | 霍尼韦尔专有 CNet 实时总线、IPv4 TCP/IP 协议 |
| 面板指示 | 运行、故障、双链路状态 LED 指示灯 |
| 工作温度 | 0℃ ~ +60℃（机柜内部） |
| 存储温度 | ‑40℃ ~ +85℃ |
| 湿度条件 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，仅限控制柜内部使用 |
| 配套部件 | C300 控制器机架、屏蔽工业网线、系统服务器 |
| 生命周期 | EOL 停产，原厂不再生产全新硬件，仅提供有限技术支持 |
| 备注 | TC‑CCR014 与 TK‑CCR014 硬件外观接近，依靠固件区分，不能直接混用 |
产品介绍

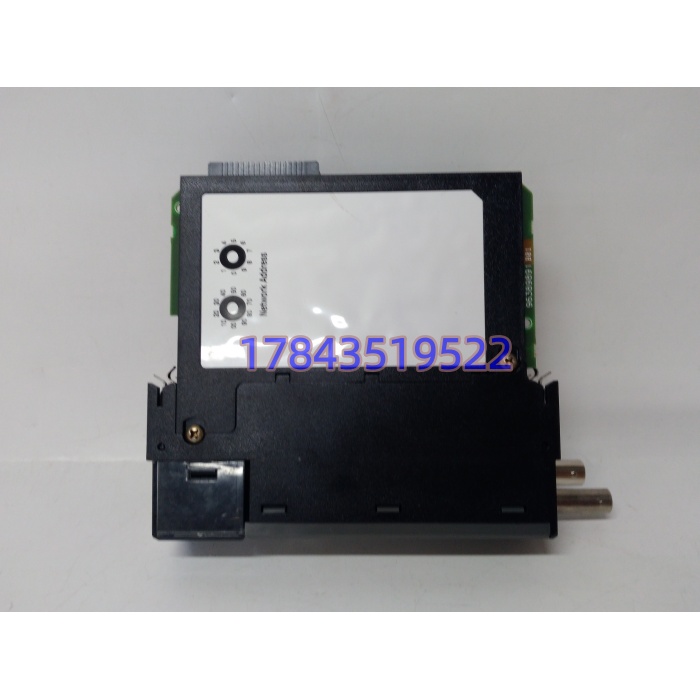

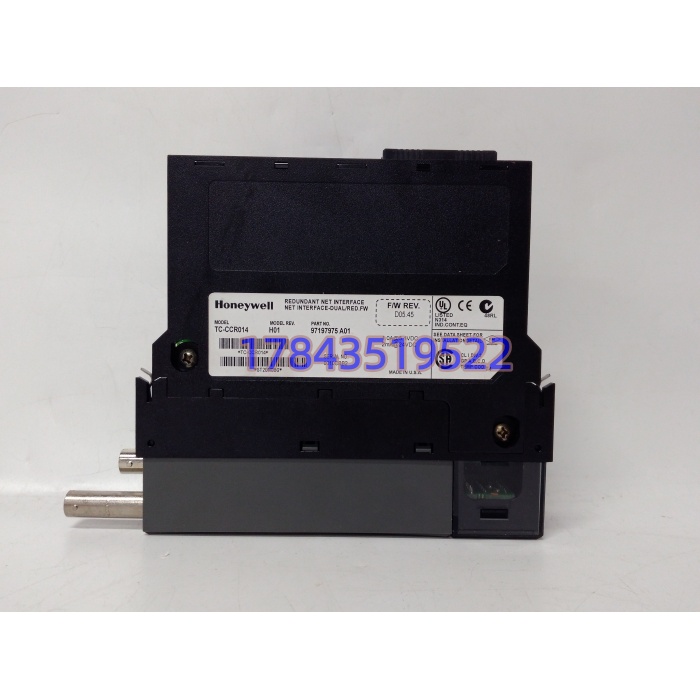

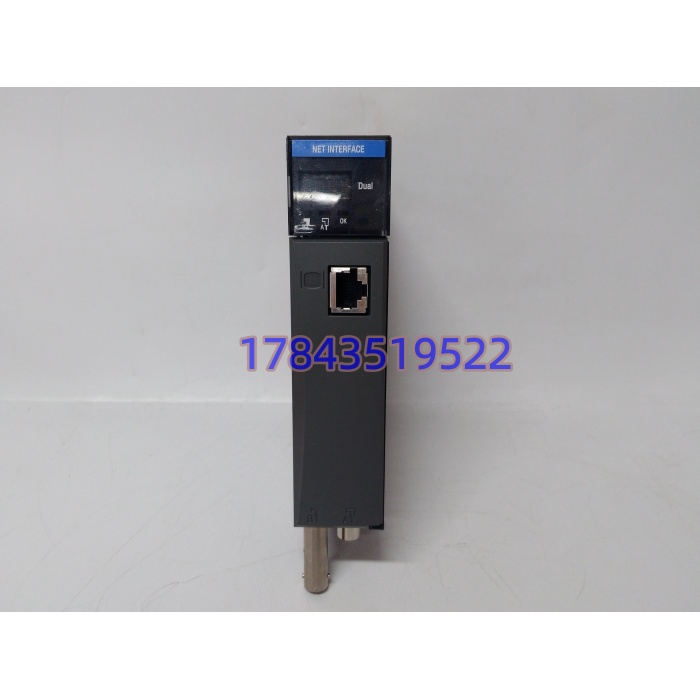

TC‑CCR014 是 Experion PKS C300 系统的 CNet 冗余通讯卡，负责控制器和操作站、服务器之间的实时控制数据传输。双链路架构，一条网络线路断线，另一条链路自动接管，避免单点网络故障造成控制器离线。
坦白讲，国内大量化工、炼油厂还在运行这套 C300 平台。现场常见故障：网口芯片受浪涌击穿，背板连接器积灰氧化，固件异常导致链路频繁闪断。硬件外观一致不代表固件兼容，更换备件不能只核对型号。整套硬件已经停产，DCS 升级改造工程量大、停机窗口难申请，多数工厂会储备校验完成的备件。模块固件、网络配置参数存储在板卡内部。
应用场景与行业案例
痛点切入：我在现场遇到过该模块单网口损坏，一条 CNet 链路中断，系统报网络告警，控制器尚能维持运行，但已经失去冗余保护。原厂没有全新现货，采购周期长，整套 DCS 处于单点故障风险。典型场景
- 石油炼化装置 Experion PKS C300 DCS 机柜，控制器与操作站冗余网络对接。
- 大型化工工艺装置，连续生产流程 DCS 控制网络链路冗余。
- 电厂辅控系统霍尼韦尔 PKS 平台，保障控制器和服务器实时数据交互。
- 老装置暂不具备 DCS 改造条件，采用备件轮换维持现有系统长期服役。
真实案例：某炼化联合装置，TC‑CCR014 其中一路 CNet 网口损坏，系统持续报通讯告警，仅剩单条网络链路工作。现场没有备用模块，外部调货周期 29 天。故障期间运维班组增加网络状态巡检，禁止在线修改控制逻辑。备件到货后核对固件版本，导入网络配置参数，在工艺短停机窗口完成换件，确认双链路全部正常上线，事后将 97197975‑A01 划入 A 类 DCS 关键备件台账。
