描述
关键技术规格
表格
| 参数项 | 规格详情 |
|---|---|
| 型号 | CC-TDIL01 |
| 通道数量 | 32 路 DI，分 4 组（每组 8 通道） |
| 输入电压 | 10–30VDC（标称 24VDC） |
| 输入电流 | 约 10mA / 通道 |
| 隔离等级 | 通道 – 总线 500VAC；组间 250VAC |
| 浪涌保护 | ±4kV（IEC 61000-4-5） |
| SOE 分辨率 | 1ms（事件顺序记录） |
| 工作温度 | -40°C ~ +70°C |
| 功耗 / 电流 | 4.22W / 0.19A@24VDC |
| 防护等级 | IP20 |
| 认证 | UL、CSA、CE、ATEX |
产品深度介绍

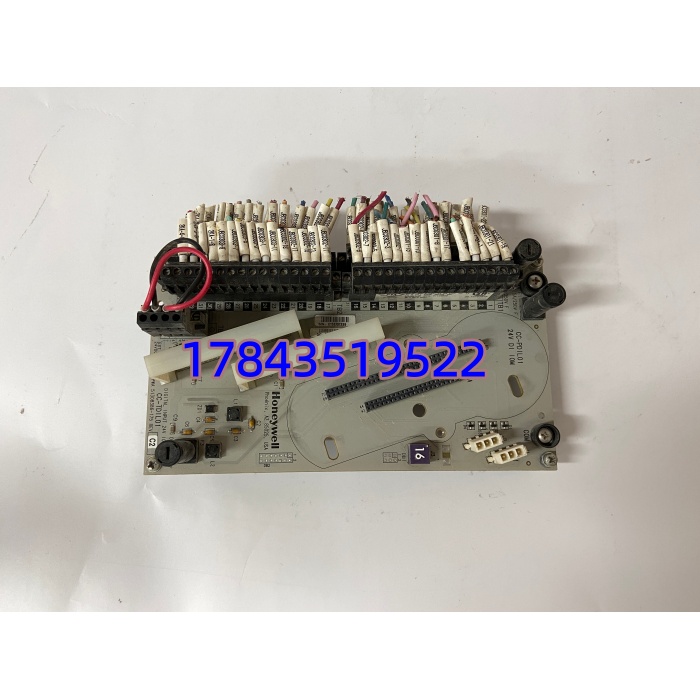

CC-TDIL01 是霍尼韦尔 Experion C300 系统专用的高可靠数字输入模块，用于采集现场 24VDC 开关、继电器、接近开关等设备的通断信号。模块集成 32 路隔离输入，分组隔离设计可抑制工业现场电磁干扰，适配电机、变频器密集的恶劣环境。
具备 1ms 高精度 SOE 事件记录功能，可精准捕捉瞬态信号变化，满足化工、电力等行业事故追溯需求。支持断线检测与通道级诊断，配合 LED 状态指示灯，故障定位快，减少停机排查时间。原生适配 C300 控制器机架，安装便捷，兼容 Experion PKS 系统组态工具。
应用场景与行业案例
工程痛点
连续流程工业中，DI 信号易受大功率电机、变频器干扰，导致误触发、信号抖动，引发非计划停机；普通模块无 SOE 功能，事故后难追溯根源。
典型应用场景
- 石油化工 – 乙烯装置 ESD 系统采集压力、温度开关信号，参与紧急联锁控制；分组隔离抗干扰，避免电机启停引发误跳车。
- 电力行业 – 电站辅机状态监测监测泵、风机、阀门限位信号，32 通道集中采集，减少 I/O 机架数量，降低成本。
- 油气行业 – 天然气压缩机组控制采集振动、温度、油压开关信号，1ms SOE 记录故障时序，支持停机原因精准分析。
- 冶金行业 – 高炉联锁保护适配高温、高粉尘环境，宽温运行稳定，采集炉顶压力、料位开关信号，保障高炉安全。
真实案例
北美某大型乙烯裂解装置火炬气回收系统，原用普通 DI 卡时，压缩机启动常引发噪声干扰，频繁误跳闸，日损失超 300 万美元。全部更换为 CC-TDIL01 后，其 4kV 浪涌保护与组隔离设计，有效抑制 4160V 电机电磁瞬变；18 个月运行零误跳车，SOE 功能多次帮助定位故障开关，避免重大停产损失。
核心卖点与差异化
- 32 通道高密度：单模块 32 路 DI，比 16 通道模块节省 50% 机架空间，降低布线成本。
- 强抗干扰设计：组间 250VAC 隔离 +±4kV 浪涌保护，适配电机密集的强电磁环境。
- 1ms SOE 高精度：事件顺序记录分辨率 1ms，满足安全事故追溯与审计要求。
- 全面诊断功能：断线检测、通道故障报警，配合 LED 指示灯，快速定位故障点。
- 宽温稳定运行：-40°C~+70°C 工作范围，适配户外、高温机柜等恶劣工况。
- 原厂适配兼容：即插即用，无缝对接 C300 系统，组态简单，减少调试时间。
