描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 适配 IOM 模块 | CC-PAIN01 32 通道 24V 低压数字输入卡 |
| 底座尺寸 | 12 英寸冗余型（非冗余配套型号 CC-TAIN01 为 9 英寸） |
| 现场通道总数 | 32 路独立接线端子，分四组端子排排布 |
| 适配信号 | 24VDC 干接点、NPN/PNP 有源传感器、NAMUR 防爆开关 |
| 允许线缆规格 | 14AWG 多股铜芯线，压接式螺丝端子，免焊快速接线 |
| 冗余架构支持 | 单底座可同时插接两块 CC-PAIN01，主备无扰切换 |
| 内置保护 | 每通道独立限流保险，现场短路不会烧毁 IOM 卡 |
| 供电来源 | 由 CC-PAIN01 背板取电，底座自身功耗≤2.5W |
| 诊断回路 | 端子侧集成断线检测回路，通道故障上传控制器 |
| 安装方式 | C300 系列 I/O 机架垂直 DIN 导轨卡扣安装 |
| 工作环境 | -40℃ ~ +70℃运行，5%~95% 湿度无凝露 |
| PCB 防护 | 全板三防涂覆，抵御粉尘、轻微盐雾腐蚀 |
| 整机重量 | 约 0.48kg |
产品深度介绍

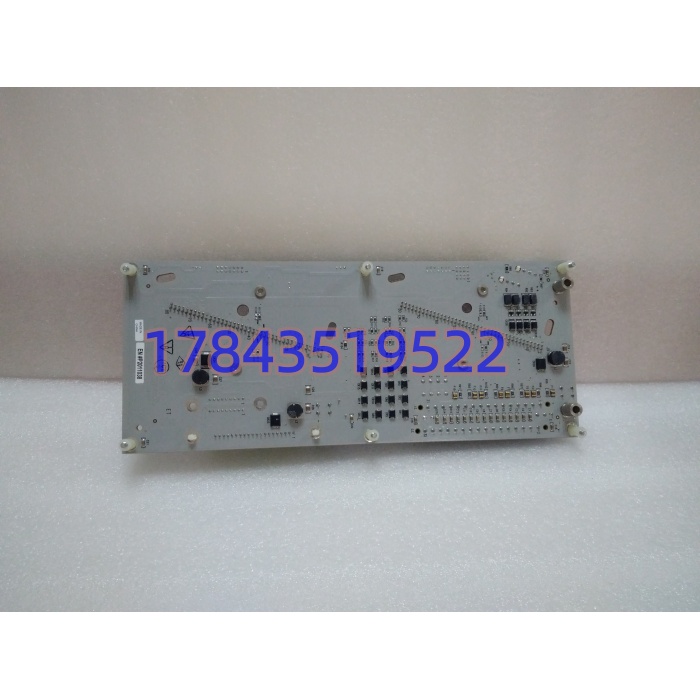

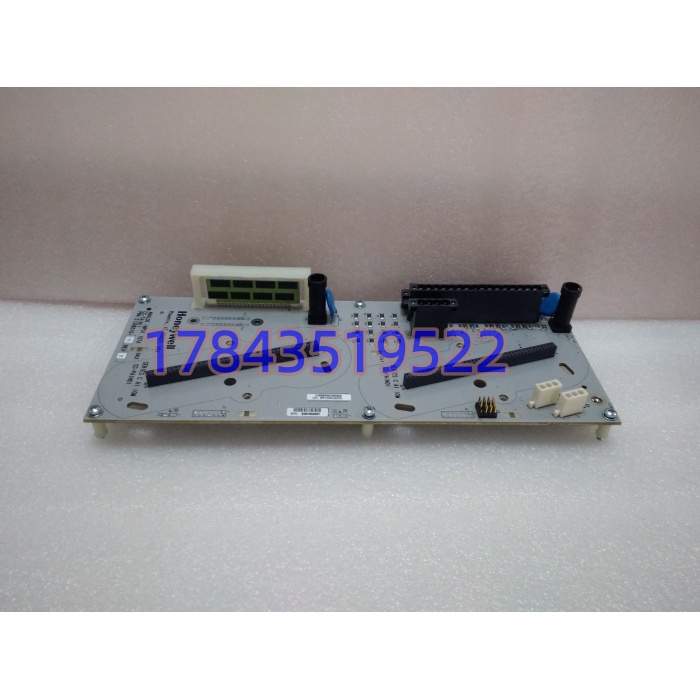

CC-TAIN11（物料号 51306515-175）是霍尼韦尔 C300 系统专用冗余型数字输入端子底座，仅配套 CC-PAIN01 32 通道 DI 卡使用，区别于短款 9 英寸非冗余 CC-TAIN01，12 英寸加长结构预留双卡槽，可同时安装一主一备两块输入模块，搭建完整容错开关量采集系统。底座分离现场强电接线与卡件电子电路，所有 32 路现场线缆全部接入前端端子排，维修更换 CC-PAIN01 时无需拆除现场电缆，实现不停机热插拔维护；每通道内置独立微型保险，单路线缆短路仅熔断对应通道保险，不会波及其余 31 路信号。板载跳线可切换内置 / 外置 24V 现场供电模式，适配中控柜不同电源分配方案；三防涂层 PCB 适配化工、电厂多粉尘、温差大的控制室，长期运行无线路漏电流漂移，广泛用于 ESD 安全联锁、阀门状态、设备反馈点位采集。
应用场景与行业案例
工程痛点
炼化、电厂 C300 系统旧 CC-TAIN11 端子排氧化、保险烧毁，冗余架构失效，安全联锁失去容错能力；原厂订货周期超 2 个月，装置长期带病运行；非冗余短底座无法搭建主备双卡架构，单点故障直接丢失整组开关量信号；端子老化虚接造成阀门限位频繁误报警，增加运维工作量。
典型应用场景
- 石油化工 – 加氢、精馏装置 ESD 安全联锁采集紧急停车按钮、切断阀开 / 关限位、火焰探测 NAMUR 信号，双卡冗余底座保障单卡故障不丢失安全联锁信号。
- 火力发电 – 锅炉、汽机辅机状态采集断路器位置、风机运行反馈、润滑油压力开关集中采集，32 通道高密度减少机柜占用。
- 煤化工 – 气化、合成工段防爆区 F&G 系统宽温 – 40~70℃适配车间昼夜温差，三防 PCB 抵御粉尘腐蚀，兼容防爆 NAMUR 接近开关。
- 油气海上平台 – 燃气透平、压缩机监控盐雾环境稳定运行，独立通道保险隔离现场短路故障，避免整组信号离线。
- 水处理大型水厂 – 泵、阀门、液位开关集中监测分布式泵房长距离线缆采集，端子导通稳定，无虚接跳变报警。
现场真实案例
今年三季度，西北某煤制烯烃装置 C300 冗余 DI 系统 CC-TAIN11 多通道端子氧化，保险频繁熔断，主备 CC-PAIN01 无法正常切换，整套 ESD 联锁失去容错保护。原厂反馈海外调货 90 天，装置无法停机等待备件。客户调取现货拆机全检底座，完成全通道导通、供电跳线切换、双卡冗余切换全套测试后加急发出，3 天送达中控机柜间。工程师在线更换底座，复刻原有现场线缆接线顺序，半小时恢复完整冗余采集架构。后续该厂一次性储备 2 块同款 CC-TAIN11 作为两套 DCS 机架常备应急备件。
