产品详情

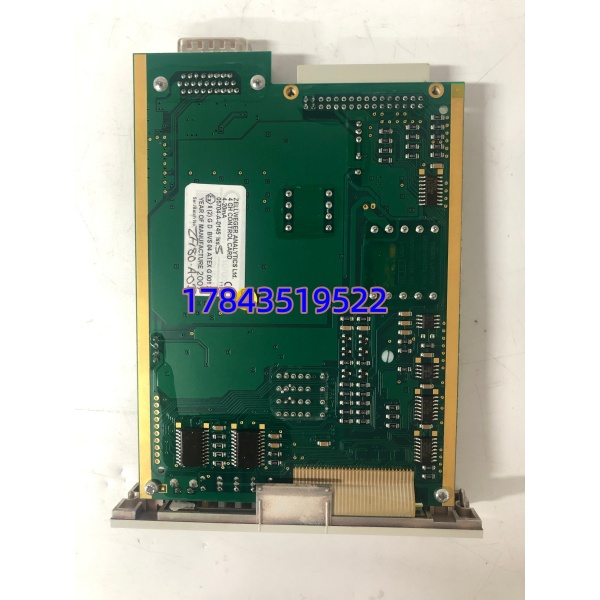

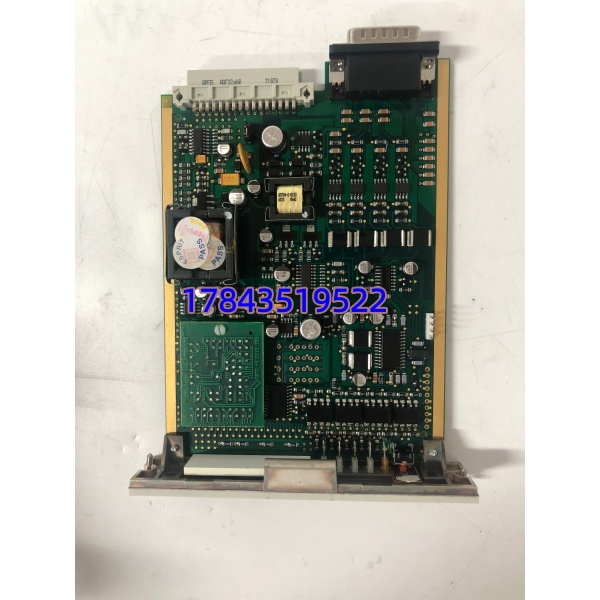

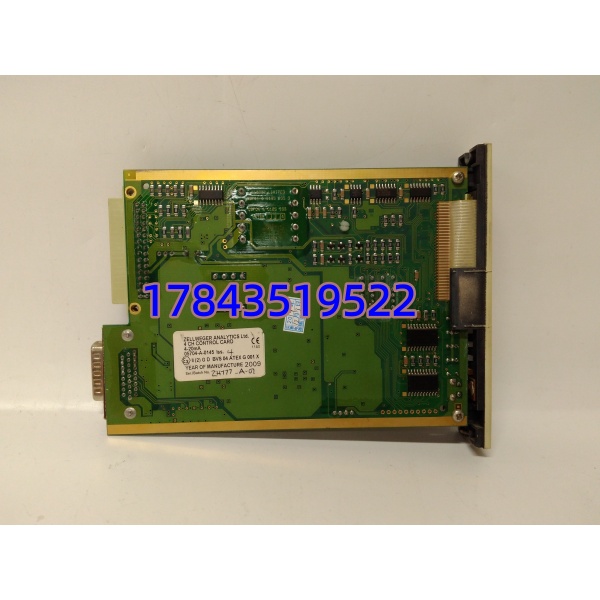

・型号：05704-A-0145
・品牌：Honeywell 霍尼韦尔（Zellweger 安全检测线）
・系列：System 57 固定式气体监控系统
技术参数
| 参数项目 | 实测规格（依据原厂手册 MAN0448 Issue13） |
|---|---|
| 单卡通道数量 | 4 路独立隔离通道 |
| 支持输入信号 | 4–20mA 线性电流，测量区间 0–25mA |
| 回路供电输出 | 隔离 24V DC ±5%，单通道最大输出 25mA |
| 最大回路负载 | 含传感器线缆总电阻≤500Ω |
| 电路保护机制 | 回路短路、±50V 过压硬件闭锁保护 |
| 整机功耗 | 典型 7.5W，峰值 8.3W |
| 供电来源 | System57 机架背板 24V 直流供电 |
| 工作环境温度 | -10℃ ~ +55℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 物理重量 | 0.18kg / 单块 |
| 安装尺寸 | 115mm×48mm×150mm，标准机架卡槽位 |
| 程序存储介质 | EEPROM，通道参数断电留存 |
| 合规标准 | 符合工业危险区域 SIS 监控基础规范 |
产品介绍
化工厂、油气站老旧气检系统停机检修时，最容易遇到单通道故障整卡更换、新卡与原有探测器参数不匹配的问题，这款 05704-A-0145 就是 System57 机架配套原生采集卡，专门对接现场 4-20mA 输出型气体探头，不用额外加装信号转换中继。现场实测发现，同机架混装催化式 05704-A-0144 卡时，两类板卡通道地址互不冲突，无需改动机架背板接线。
严格来说，它仅适配霍尼韦尔 System57 系列机柜，无法直接接入第三方 PLC 机架；板卡正面自带背光数码屏与报警复位按键，运维人员不用外接上位机即可就地读取四路实时浓度、故障代码与高低报警阈值。对比分体式单通道采集模块，单卡覆盖四路监测点位能压缩机柜占用空间 60%，备件储备数量可同步减少，长期项目备件库存成本更低。原厂手册标注该型号已停产，市面流通货源以拆机成色为主，全新原厂订货交期超 16 周，存量现货可满足紧急抢修需求。
替换与升级建议
✅ 直接替换（零改动，10 分钟完成更换）
05704-A-0145：同型号拆机 / 翻新件，通道参数、背板引脚完全一致，仅需导入原有 EEPROM 配置即可上线，无额外人工成本。
⚠️ 软件兼容（硬件可直插，需重新配置通道参数）
05704-A-0146：后期改版 4mA 输入卡，机架插槽通用，但报警逻辑分区逻辑迭代，每通道需重新标定探头量程，单卡调试工时约 30 分钟，无硬件改造费用。
❌ 硬件不兼容（无法直接代用，需改回路接线）
05704-A-0144：催化燃烧探头专用卡，输出驱动电流规格与 4-20mA 回路不匹配，直接插装会烧毁现场变送器，如需替换必须全部更换催化式传感器，单点位改造成本较高；无其他跨系列兼容替代型号，存量系统故障只能依靠库存备件。
