描述
产品详情

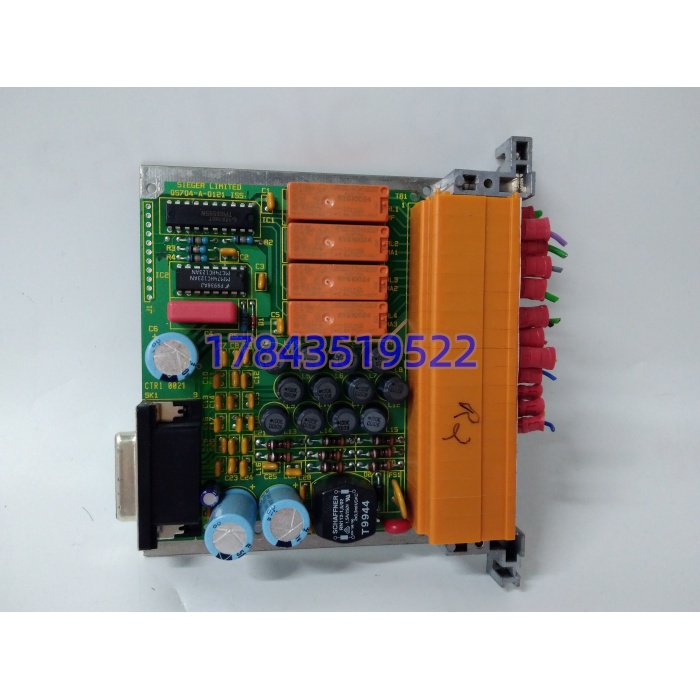

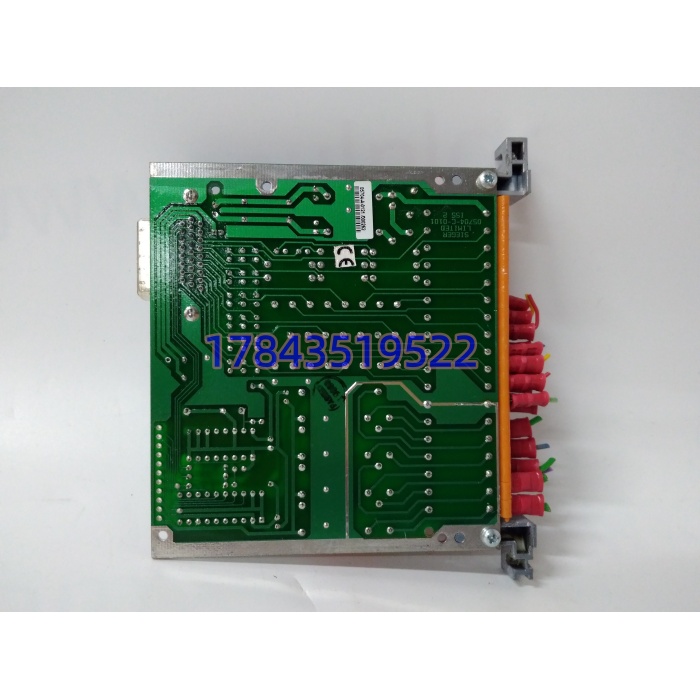

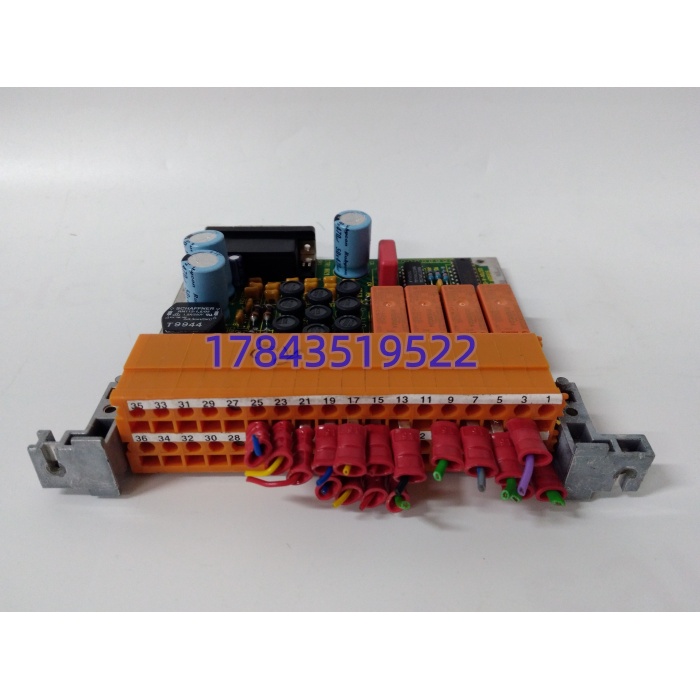

・型号：05704-A-0121・品牌：Honeywell（霍尼韦尔）・系列：传统机架式 DCS 硬件组件
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 通道数量 | 4 路独立继电器输出 |
| 触点形式 | SPDT 单刀双掷（常开 + 常闭） |
| 触点额定负载 | 5A @250VAC；5A @30VDC |
| 隔离等级 | 通道与背板总线 1500VAC 电气隔离 |
| 驱动供电 | 背板 24VDC 直流供电 |
| 动作响应时间 | ≤10ms |
| 硬件形态 | 欧式插卡，配套系统标准机架 |
| 工作温度 | -10℃ ~ +55℃（控制柜内） |
| 储存温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，仅限电控柜内部安装 |
| 生命周期 | 原厂正式停产，无全新原厂订单渠道 |
| 兼容提醒 | 同系列近似编号板卡继电器驱动时序不同，不可直接互换 |
产品介绍
（随机切入策略：D 核心数据驱动）机电继电器存在天然动作寿命上限，按照官方数据表标称，频繁联锁工况下触点有效通断次数会快速衰减。05704-A-0121 依靠板载独立继电器实现强弱电隔离，不用额外增设外部隔离端子。严格来说，它不支持高频脉冲控制，更适合阀门限位、声光报警、机组联锁这类低频动作场景。从库存资金角度，该型号只存量项目在用，新项目不再选型，不适合大批量囤货，建议控制备件持有数量。
应用场景与库存策略
继电器板卡触点粘连、无法吸合，会直接导致联锁指令失效，造成调节阀失电、机组报警回路瘫痪。原厂寻源周期普遍超过 8 周，应急采购溢价很高。
- 火电老机组霍尼韦尔 DCS 系统：炉膛、辅机联锁输出回路；建议备 1 块 A 类冷备件。
- 炼化存量装置控制系统大修：检修前完成备件通电预检，避免调试阶段卡工期。
- 海外老旧工厂维保项目：优先采用供应商寄售模式，降低自有资金占用。
真实案例：华东某化工装置吸收塔联锁回路频繁误报警，排查发现 05704-A-0121 其中一路继电器触点氧化接触不良。采购初期没有完整核对型号，拿到外观近似的霍尼韦尔 I/O 板，上机后背板总线地址不识别。重新寻源匹配原型号板卡，联锁信号恢复稳定。事后库房台账增加备注，区分纯数字输出板与带继电器触点接口板。
