描述
产品详情
・型号：05701‑A‑0301・品牌：Honeywell 霍尼韦尔・系列：System 5701 气体监测控制系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 输入类型 | 4‑20mA 气体变送器信号（催化传感器版本型号为 05701‑A‑0302，不可混用） |
| 报警逻辑 | A1/A2/A3 多级报警；STEL 短时暴露、LTEL 长时暴露报警；故障、抑制报警 |

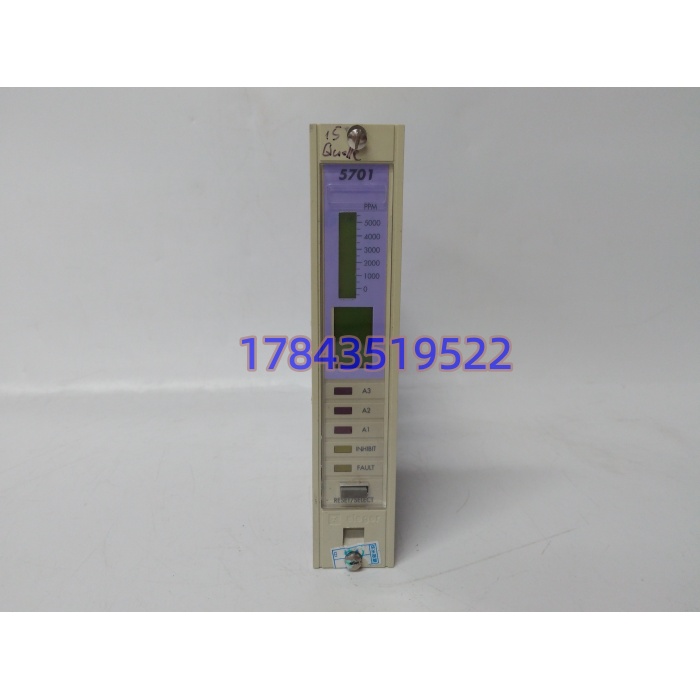

| 面板显示 | 25 段模拟条形图 + 4 位数字 LCD 显示，按键本地设置报警阈值 |
| 外部接口 | 远程复位、远程抑制输入；可选 Modbus 串行通讯；可搭配 05701‑A‑0285 模拟输出卡输出 4‑20mA 隔离信号 |
| 硬件形态 | 19 英寸机架插卡，可热插拔，单卡不影响其余通道运行 |
| 功耗 | 4‑20mA 输入典型 3.25W |
| 供电 | 系统机架背板 24VDC 供电 |
| 工作温度 | 0℃ ~ +50℃（机柜内部） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，仅机柜机架内使用 |
| 配套部件 | 5701 主机机架、电源模块、继电器输出卡 05701‑A‑0329、工程调试卡Honeywell … |
| 自诊断 | 传感器故障、卡件硬件故障、回路断线故障告警输出 |
产品介绍

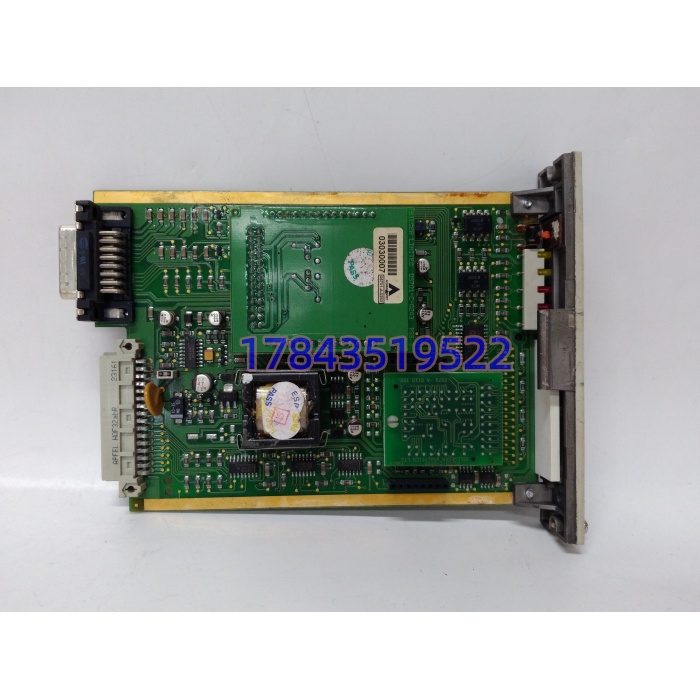

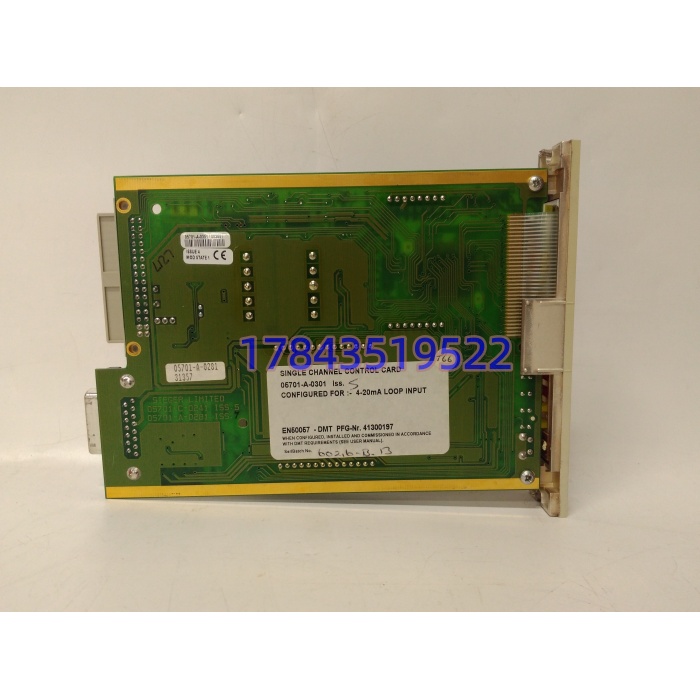

05701‑A‑0301 是 System5701 系统的单通道处理卡，专门对接 4‑20mA 输出的可燃、有毒气体探头，完成气体浓度采集、阈值判断、本地显示、继电器报警输出。要重点区分：05701‑A‑0301 用于 4‑20mA 变送器；05701‑A‑0302 才是催化燃烧探头版本，两张卡不能直接互换上机。坦白讲，这套 System5701 属于老旧气体监测平台，早已停产。化工、油气很多装置现场还在运行，整套气体检测系统改造涉及防爆探头更换、联锁逻辑变更、安全评估，工程量大，多数工厂储备测试完好的备件，避免卡件故障造成气体监测通道失效，失去危险气体监控能力。卡件支持机架带电拔出，拆装不用改动现场侧接线。
应用场景与行业案例
痛点切入：我在现场遇到过该卡件内部电路老化，通道报硬件故障，对应气体探头完全失效，现场泄漏无法监测。气体检测属于安全相关设备，不能长期处于故障状态；原厂无新货，备件采购周期很长。典型场景：
- 石化炼化装置，罐区、泵区有毒可燃气体检测机柜，System5701 机架使用。
- 油气集输站场，危险区域气体浓度监测，参与装置安全联锁。
- 化工制药车间存量安全监测系统，不具备整体改造条件。
- 污水处理厂、公用工程区域，可燃及有毒气体报警监测。
真实案例：某炼化罐区气体检测机柜，一块 05701‑A‑0301 卡件故障，对应的罐区可燃气体测点失效。现场没有备用卡件，调货周期 22 天。故障期间，运维增加现场探头巡检频次，同时 DCS 侧做报警旁路，严禁该区域动火作业。备件更换完成后恢复全部监测功能，事后纳入 B 类安全备件台账。
