描述
产品详情
・型号：05701‑A‑0301・品牌：Honeywell・系列：5701 回路控制器
规格参数
- 回路数量：1 路独立 PID 控制回路
- 模拟输入：4‑20mA 过程变量输入
- 模拟输出：4‑20mA 控制输出，驱动调节阀定位器
- 控制算法：PID，支持比例、积分、微分参数组态
- 人机界面：板载液晶段码显示、按键本地操作
- 告警功能：高 / 低报警、输入故障报警，继电器告警输出
- 通讯接口：RS485，可上传回路数据至上位监控系统
- 供电：DC18‑32V，整机典型功耗 3.25W
- 安装方式：标准机箱插槽插入式安装
- 工作温度：‑20℃ ~ +60℃，机柜内部无凝露
- 防护等级：IP20，仅限柜内使用
- PCB 涂层：三防涂层，适配化工、电厂机柜工况
- 组态方式：本地按键或者上位工具组态 PID 参数，以原厂手册为准
产品介绍

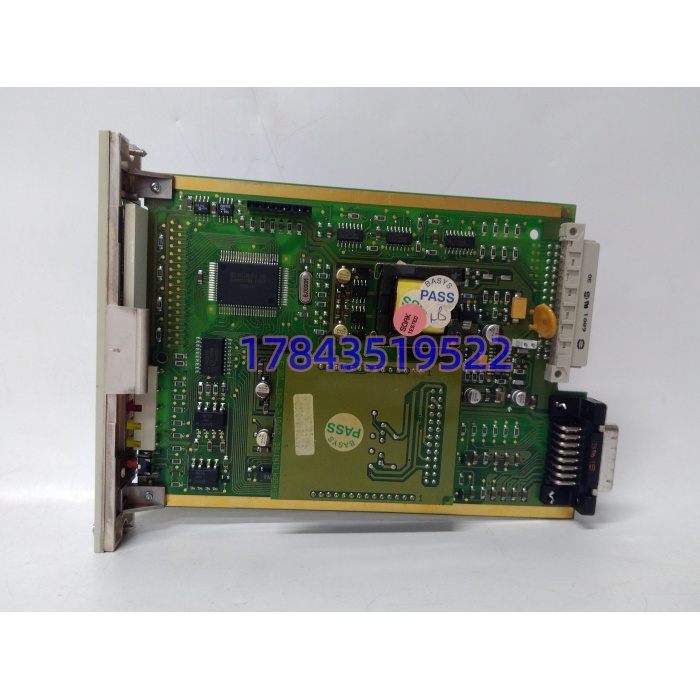

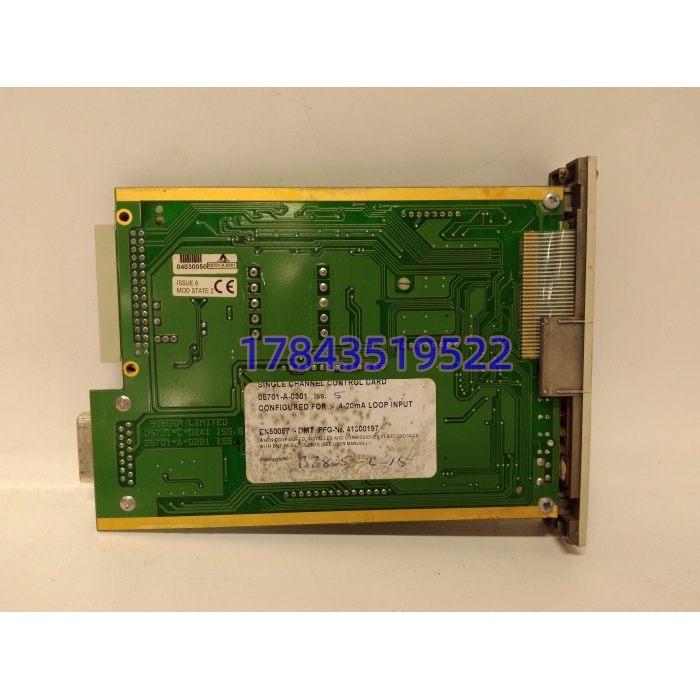

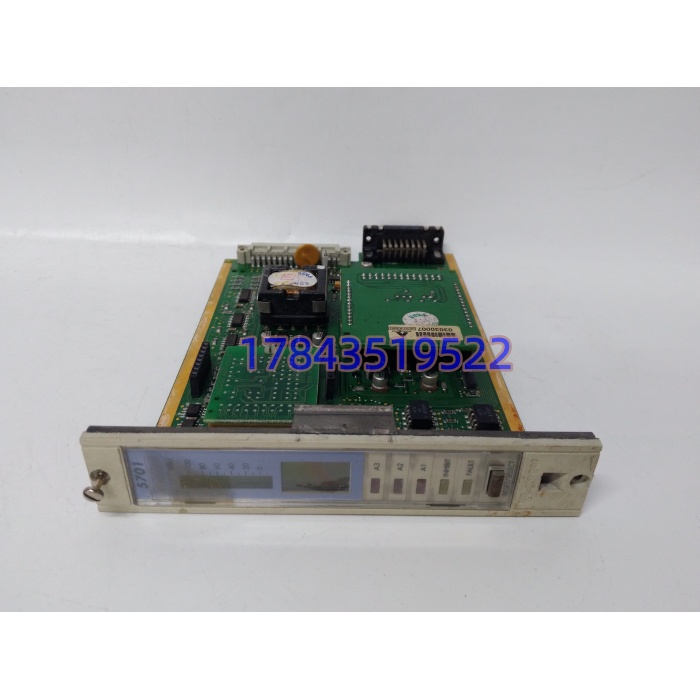

05701‑A‑0301 是机架安装型单回路 PID 控制卡，可以独立完成单回路调节，接收变送器 4‑20mA 信号，运算之后输出 4‑20mA 信号控制阀门；既可以本地面板操作，也能通过 RS485 把数据送给上位监控。坦白讲，5701 系列后缀版本多，不同后缀硬件通道配置、报警逻辑有区别。我在现场遇到过同系列其他后缀卡，物理插槽通用，但报警继电器定义不一样，投用之后联锁逻辑异常。该硬件已经停产，不少老装置不希望改动现场阀门接线，依靠存量备件维持回路运行。
应用场景与行业案例
卡件一旦故障，对应调节回路直接失去控制，阀门无输出，工艺参数不受控，容易造成超温超压，触发装置报警甚至联锁。
- 化工精馏装置：单回路温度、压力调节，老 5701 机架系统，不允许大规模改动现场接线。
- 油气公用工程：罐区压力、液位单回路调节，卡件损坏直接影响罐区介质平衡。
- 余热电站辅系统：锅炉辅机温度压力调节，存量机架式回路控制器。
- 精细化工生产线：反应釜辅助回路调节，设备改造预算有限。
真实案例：某精细化工厂运行中 05701‑A‑0301 回路卡硬件故障，对应的反应釜温度调节阀门失去控制，温度快速上涨。仓库备件是 5701 系列其他后缀型号，可以插入机架，PID 能够运行，但是告警继电器引脚定义不一致，现场超温联锁无法触发。等待 05701‑A‑0301 正确备件到货耗时 4 天，这 4 天该回路切手动，运行人员每小时现场确认阀门开度。事后仓库台账完整记录型号后缀，备注继电器定义差异。
