描述
产品详情

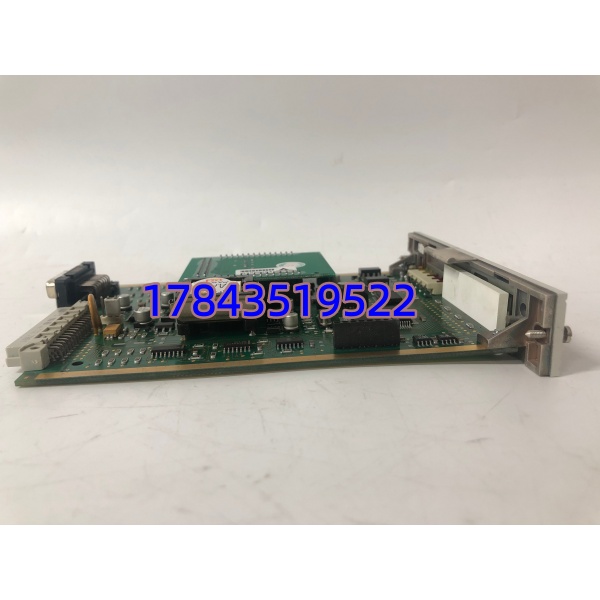

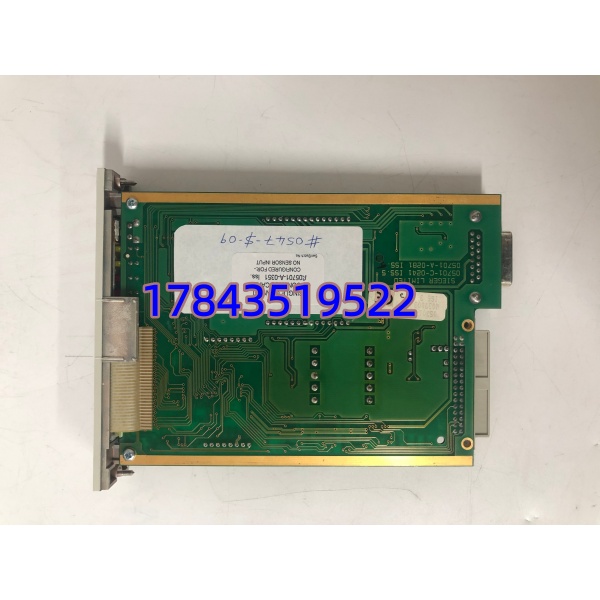

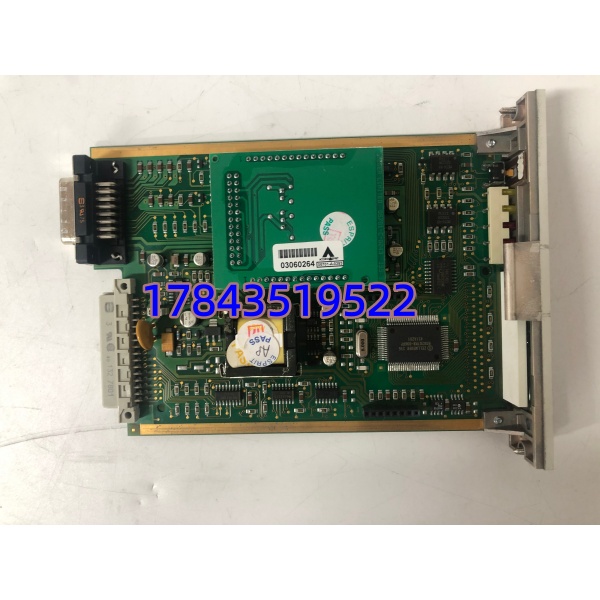

・型号：05701-A-0351
・品牌：Honeywell 霍尼韦尔
・系列：5701 Rack 气体分析控制卡系列
技术参数
| 参数项目 | 实测 / 原厂标准数值 | 工程意义说明 |
|---|---|---|
| 供电电压 | 18–32VDC | 适配现场 24V 工业直流电源，电压波动容忍区间宽 |
| 典型功耗 | 3.75W | 多卡机架堆叠不会出现电源过载 |
| 模拟输入通道 | 1 路，4-20mA/0-10V | 对接霍尼韦尔 Sensepoint 气体探头 |
| 模拟输出通道 | 1 路，4-20mA | 上传浓度信号至 DCS 上位系统 |
| 数字量通道 | 2DI+2DO | 外接声光报警、切断阀联锁回路 |
| 电子漂移指标 | ＜±2% | 长期运行无需频繁现场校准 |
| 最大回路阻抗 | 500Ω | 远距离布线无需信号放大中继 |
| 工作温度区间 | -40℃~+85℃ | 满足户外防爆柜、化工高温机柜工况 |
| 面板显示 | 背光 LCD + 柱状图峰值读数 | 现场无需上位机即可读取实时浓度 |
| 安装规格 | 1 英寸标准机架插卡 | 5701 机架单槽位安装，扩容灵活 |
| 整机净重 | 0.165kg | 机架长期运行无承重变形风险 |
产品介绍
化工园区气体监测机柜经常出现单点位探头无独立控制单元，多探头共用一张控制卡会造成报警逻辑混淆，05701-A-0351 专为单点气体检测设计，单卡独立管控一路传感器，每路报警阈值、延时、联锁逻辑完全独立，不会出现点位信号互相干扰的问题。现场实测发现，多通道共用卡件在高低温交变环境下漂移值可达 5% 以上，这款卡件漂移控制在 2% 以内，每年校准频次可减少一半。
严格来说，它仅能匹配原厂 5701 系列机架，第三方通用工控机架无法直接插装。卡件自带三路硬件报警指示灯（A1 低报、A2 高报、故障黄灯），面板隐藏按键支持零点与量程现场标定，无需借助上位软件操作。对比同系列多通道卡件，单卡单点位配置故障隔离能力更强，单探头短路不会导致整组监测回路停机，对石化、油气这类安全优先的项目更适配。现货件默认提供 12 个月质保，海外全新原厂货交期 4–6 周，适合项目提前备货规划。
替换与升级建议
✅ 直接替换（无需改程序、无需改动接线）
无同规格直替型号，原厂仅 05701-A-0351 为 5701 机架单通道标准卡，系统内只能同型号更换。
⚠️ 软件兼容（需重新组态，少量工时）
- 05702-A 系列双通道控制卡：硬件槽位尺寸一致，增加一路采集通道，需上位软件重新分配点位地址，单点位改造工时约 0.5 天，额外增加采购成本 32%。
- U8800 通用分析卡：支持多品牌探头，但面板无本地显示，需额外加装现场数显仪表，改造综合成本上浮 50%。
❌ 硬件不兼容（机架、接线端子完全不通用，不推荐替换）
- T7000 系统 IO 卡件：背板总线协议不同，无法插入 5701 机架，整机更换机架成本极高。
- ControlEdge 系列 PLC 模拟模块：不支持气体探头专用校准回路，无法实现浓度峰值存储功能。
