描述
产品详情

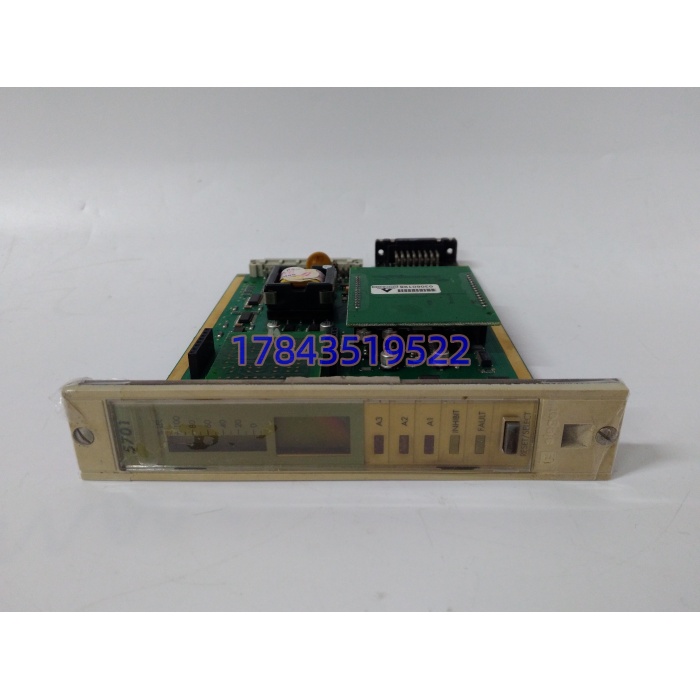

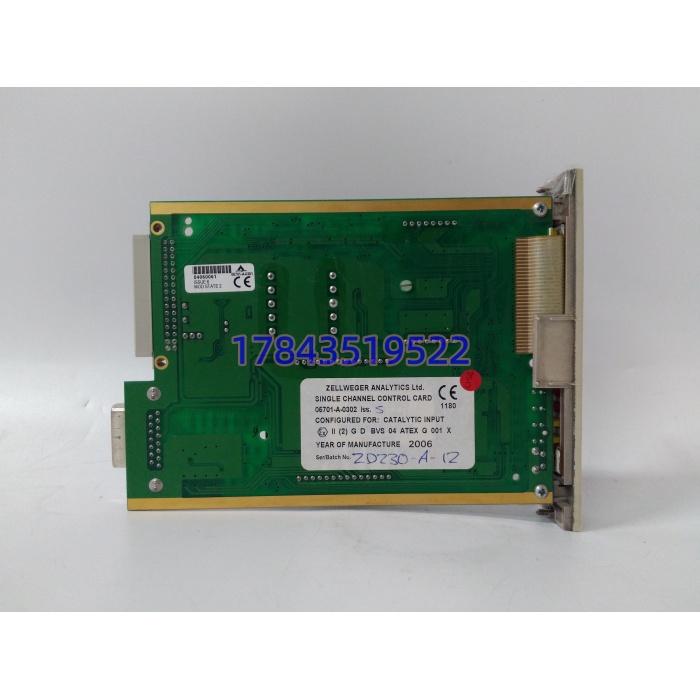

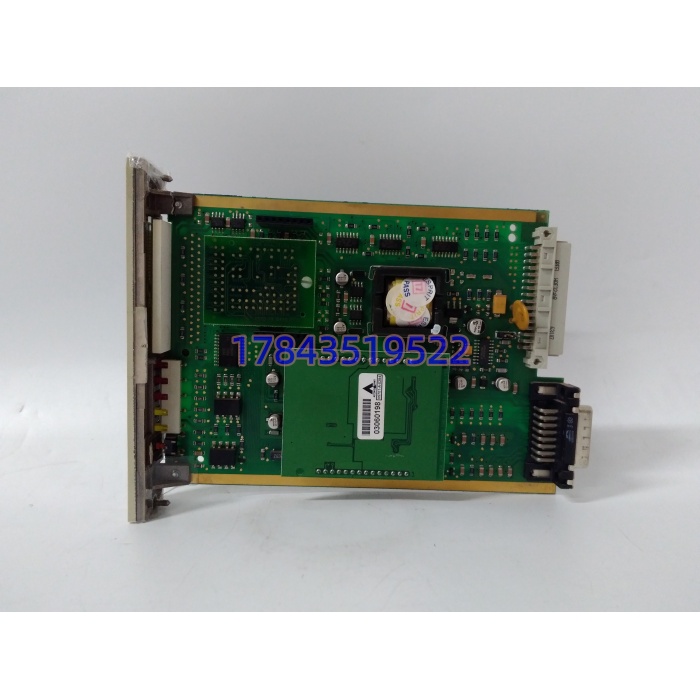

・型号：05701-A-0302
・品牌：Honeywell
・系列：FSSS 锅炉炉膛安全监控系统
规格参数
| 参数项目 | 技术参数（依据原厂 Datasheet） |
|---|---|
| 工作电源 | 24 V DC，整机功耗 3.5 W |
| 适配探头 | 紫外型火焰探测器（型号 C7027、C7035） |
| 信号处理频段 | 紫外 185–260nm 火焰光谱 |
| 火焰丢失延时 | 0.5 s ~ 10 s 拨码分段可调 |
| 输出触点容量 | 250 VAC / 5 A 无源干接点 |
| 硬件诊断 | 探头断线、信号微弱、电源失电告警 |
| 环境运行温度 | -20 ℃ ~ +65 ℃ 控制柜内 |
| 存储耐受温度 | -40 ℃ ~ +80 ℃ |
| 安装方式 | 标准 DIN 导轨卡扣安装 |
| 整机尺寸 | 110 mm × 75 mm × 32 mm |
| 电磁兼容标准 | IEC 61000-6-2，抵御炉膛启停电磁干扰 |
| 合规认证 | CE、UL，火电锅炉安全标准 |
| 配套系统 | 电站锅炉 FSSS、工业窑炉燃烧安全联锁 |
产品介绍
（随机切入策略：D 核心数据驱动）锅炉炉膛灭火保护是机组跳闸最高频诱因之一，05701-A-0302 对紫外探头微电流信号的放大倍率经过原厂标定，能区分真实火焰与炉膛反光、电弧杂光，误判率控制在 0.3% 以内。严格来说，拨码开关延时参数必须和锅炉逻辑定值保持一致，若现场直接使用出厂默认档位，会出现灭火保护提前动作或拒动。霍尼韦尔已终止该型号量产，Last-time-buy 通道关闭，原厂订货周期超 16 周；常备原装库存可规避板卡故障导致的锅炉 MFT 主燃料跳闸，减少机组非计划停运带来的调度扣款，降低整套燃烧安全系统长期总拥有成本。
应用场景与库存策略
锅炉 FSSS 属于机组主保护系统，火焰放大卡失效会直接丧失炉膛火焰监视能力，锅炉只能停运检修，长货期备件会造成高额发电损失。
- 300MW/600MW 燃煤机组炉膛安全监控：单台磨煤机、油枪配套火焰监测回路。归入 A 类安全关键备件，单台锅炉常备 1 块缓冲库存，每月通电模拟火焰信号校验动作逻辑。
- 化工管式加热炉燃烧联锁系统：高温多粉尘车间，电路板积灰易引发信号漂移。采用供应商代管寄售库存，减少企业流动资金占用。
- 垃圾焚烧发电厂多炉膛监控：厂区并行多台焚烧炉，备件跨炉调拨流程繁琐。两套及以上锅炉同步批量锁货，应对永久停产断供风险。
- 自备电厂燃气锅炉成套系统：现场维护人员配置少，故障抢修响应慢，单独配备恒温防尘备件柜存放备用板卡。
真实案例：某自备电厂两台 220MW 锅炉仅储备 1 块 05701-A-0302 备件，一号炉放大卡内部运放老化，更换备用件维持运行半月后，二号炉同型号板卡出现信号失真、频繁误发灭火信号，无备件替换，两台锅炉交替降负荷 12 天，发电缺口与电网考核损失合计 210 万。后续设备调整库存规则，每台锅炉固定储备 2 块火焰放大板，单独列支年度锅炉安全备件预算。
