描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输出通道总数 | 16 路独立继电器隔离输出通道 |
| 触点规格 | 无源单刀单掷继电器触点 |
| 单通道允许负载 | 24 VDC 5 A，交流负载最大 250 VAC 3 A |
| 通道隔离等级 | 2500 Vrms 光电 + 继电器双重隔离 |
| 故障诊断功能 | 继电器驱动回路自检、断线回路告警 |
| 配套端子底座 | CC-TTDO01 标准 I/O 底座，支持双卡冗余安装 |
| 机架供电 | 背板 5 VDC 逻辑供电、24 VDC 辅助供电 |
| 整机功耗 | 满载最大 7.2 W |
| 兼容控制器 | C300 冗余控制器、FTE 容错以太网 |
| 组态工具 | Control Builder、Experion Station |
| 工作环境温度 | 0 ℃ ~ +60 ℃，无冷凝机柜环境 |
| EMC 标准 | IEC 61000-4 工业电磁抗干扰全套规范 |
| MTBF | ＞122,000 小时 |
| 同系列替代型号 | CC-TDOB02（晶体管型有源 DO，不可直接互换） |
产品深度介绍

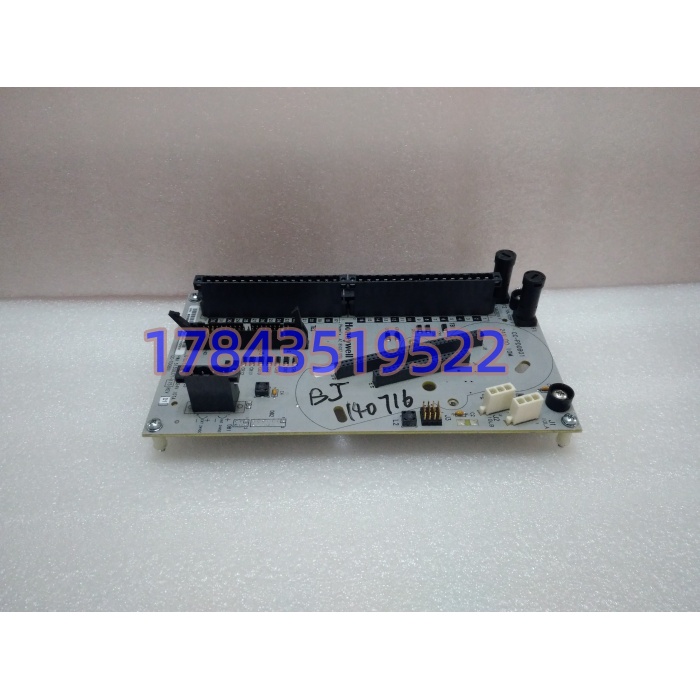

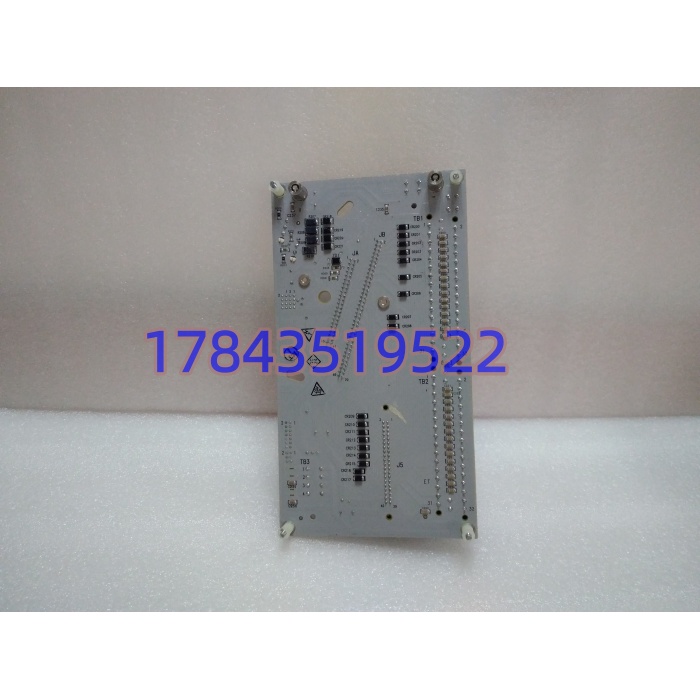

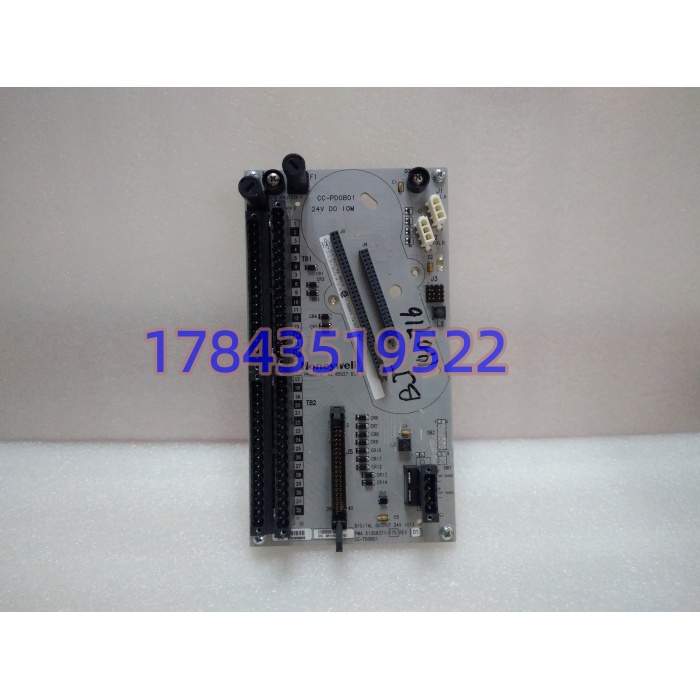

CC-TDOB01（51308371-175）是霍尼韦尔 C300 系统 16 路继电器型数字输出卡，搭配 CC-TTDO01 端子底座成套使用，广泛用于炼油、煤化工、电厂、水处理联锁回路。依靠无源继电器触点驱动现场切断阀、风机、电磁阀、泵启停回路，是工艺安全联锁、顺序控制回路的核心输出备件，存量 Experion PKS 项目维修替换高频选用。
模块每路配备独立继电器实现强弱电隔离，现场 220V 大功率负载不会反向击穿内部逻辑电路；底座支持双卡冗余配置，单卡故障无扰动切换备用输出，关键联锁回路可做到不停机维护。硬件内置驱动自检电路，继电器线圈断线、底座回路接触不良会实时上传操作站告警，快速定位故障点位。金属屏蔽壳体可抵御车间变频器、接触器带来的电磁干扰。出库全部接入完整 C300 仿真机架 24 小时带载通断老化，校验触点吸合、冗余切换、故障诊断功能，提前筛除继电器粘连、通道无输出等隐性缺陷。
常见问题解答
- 老哥，CC-TDOB01 裸板能直接插机架使用吗？不能单独上机，必须搭配 CC-TTDO01 专用端子底座。底座承担现场强弱电接线、回路分流保护，裸板无接线端子，插上后全部通道报故障，无法输出开关指令，采购建议卡件与底座成套备货。
- CC-TDOB01 和 CC-TDOB02 能不能直接替换？插槽、背板通讯协议一致，但输出类型完全不同。TDOB01 是无源继电器触点，TDOB02 是 24V 有源晶体管输出；直接替换会造成现场阀门供电逻辑错乱，需要改动端子接线并重新修改 IO 组态，不建议现场临时互换。
- 这款 DO 卡支持热插拔不停机更换吗？双卡冗余底座架构下可带电插拔；单卡无冗余机架，更换前必须将对应 16 路输出联锁切至手动闭锁，防止插拔瞬时扰动触发误动作。我见过现场未闭锁直接换板，切断阀误动作导致工艺短停 3 小时。
- 换新 CC-TDOB01 需要下载整套控制程序吗？仅需下装该卡件 IO 点位与联锁输出配置，C300 主控内 PID、逻辑程序无需重下。拆装前务必导出完整 Experion 工程备份，缺失通道配置会出现阀门无动作、联锁失效。
- 现场阀门频繁误动作，是不是模块继电器损坏？多数不是卡件故障，优先排查底座端子松动、负载线圈未加续流二极管、屏蔽接地混乱产生感应电压。曾有班组盲目更换模块，最后只是电磁阀缺少续流二极管击穿触点，白白损耗备件。
- 如何区分全新原装与翻新维修件，有无检测凭证？入库核验机身原厂序列号、外壳霍尼韦尔镭射标识；500V 摇表做通道绝缘耐压测试，16 路连续通断负载老化校验，出库附带完整测试报告与通电实拍视频。翻新件存在电路板补焊、金手指磨损、继电器触点氧化痕迹，入库全检筛除，支持远程视频开箱验货。
- 质保多久，负载短路、静电击穿是否保修？全新原装质保 12 个月。现场负载短路烧毁继电器、未佩戴防静电手环拆装击穿内部电路、长期超 60℃高温工况造成损坏不在质保范围；发货附带防静电操作、感性负载加装续流二极管提示。
