CC-PDOB01 | 适配霍尼韦尔 PKS 控制器 继电器阀门控制

描述

关键技术规格

• 通道数量：32 路数字输出（4 组 ×8 通道）
• 输出电压：24VDC（典型），最大负载 30VDC
• 单通道电流：0.5A（连续），每 8 通道最大 3A
• 隔离等级：1500VAC RMS 或 ±1500VDC 电气隔离
• 工作温度：-20°C ~ +60°C
• 存储温度：-40°C ~ +85°C
• 尺寸：125 mm × 94 mm × 30 mm
• 重量：约 0.22 kg
• 安装方式：DIN 导轨 / 机架安装
• 认证：CE、RoHS 认证

产品深度介绍

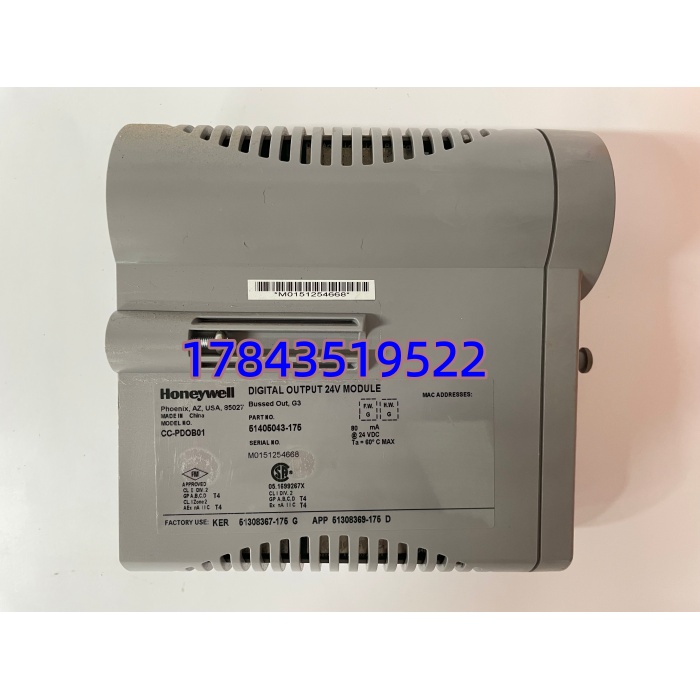

HONEYWELL CC-PDOB01 是霍尼韦尔 Experion PKS 系统的标准数字输出模块，用于工业过程控制中 24VDC 信号的开关量输出。模块采用高密度 32 通道设计，具备现场隔离与总线输出功能，可直接驱动继电器、电磁阀、指示灯等现场设备。

电路采用加固设计，宽温运行，抗干扰能力强。每通道带过载与短路保护，单通道故障不影响整卡运行。配套 IOTA 底座为 CC-TDOB11（非冗余）或 CU-TDOB11（冗余），支持热插拔，便于在线更换维护。

应用场景与行业案例

工程痛点

流程工业中大量阀门、泵、继电器需 DCS 精准控制，普通模块易受电磁干扰、通道少、不可冗余，故障导致非计划停机，损失大。

典型应用场景

1. 石油化工 – 反应釜 / 精馏塔控制控制进料阀、排放阀、搅拌电机启停，32 通道可覆盖多回路，隔离设计抗强干扰。
2. 电力行业 – 电厂辅机控制控制给水泵、风机、电磁阀，冗余配置保障连续运行，避免单卡故障停机。
3. 冶金行业 – 高炉 / 加热炉联锁控制煤气阀、冷却水泵、安全联锁回路，宽温适应高温环境，响应快。
4. 水处理 – 加药泵 / 阀门控制控制曝气机、排泥阀、加药泵，高密度通道适配多控制点，降低成本。

真实案例

2025 年，某大型石化装置 PKS 系统原用旧款 16 通道 DO 卡，通道不足且无冗余，多次因卡件故障导致局部停车。更换 12 套 CC-PDOB01 并配冗余底座后，32 通道满足扩容需求，电气隔离减少干扰误动，热插拔缩短更换时间，全年无因 DO 卡故障停机，维护成本下降 40%。

核心卖点与差异化

• 32 通道高密度：单卡 32 路输出，比 16 通道节省 50% 机柜空间，降低布线成本。
• 1500V 隔离防护：通道与系统侧电气隔离，抗干扰强，适合高电磁干扰工况。
• 冗余热插拔：配套冗余底座，支持在线更换，不停机维护，提升系统可用性。
• 工业级宽温：-20°C~+60°C 稳定运行，适配石化、冶金等恶劣环境。
• 单通道保护：每通道独立过载 / 短路保护，单点故障不扩散，安全性高。
• 原装品质保障：全新原装，12 个月质保，全功能测试，提供测试报告。
