描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整物料编码 | CC-PCNTOX，零件号 51308307-175，硬件 G3 三防涂层版本 |
| 配套主控 | CC-PCNT01/CC-PCNT02 全系列 C300 控制器 |
| 网络接口 | 3 路百兆 RJ45 以太网，分别对应控制网、冗余备用网、本地维护口 |
| 总线通道 | 背板 Series C I/O 本地总线高速接口，对接机架所有 I/O 卡件 |
| 冗余支持 | 支持双控制器 1:1 热冗余部署，底座间冗余链路完整互通 |
| 供电规格 | 机架 24V DC 背板取电，整机功耗约 12 W |
| 安装结构 | 标准 C300 机架插槽式安装，与主控模块上下组合配套使用 |
| 防护涂层 | 整机 G3 三防涂覆，适配沿海盐雾、化工高腐蚀机柜环境 |
| 诊断回路 | 硬件链路自检，网口断线、总线异常实时上报操作站 |
| 维护特性 | 底座固定不动，仅上层控制器支持带电热插拔 |
| 工作温区 | -20 ℃ ~ +70 ℃机柜连续运行；存储 – 40 ℃ ~ +85 ℃ |
| 防爆认证 | Class I Div2、ATEX Ex nA IIC T4，可用于危险区域中控机柜 |
| 配套软件 | Experion Control Builder、Station 上位组态软件 |
| 质保周期 | 现货统一质保 12 个月 |
产品深度介绍

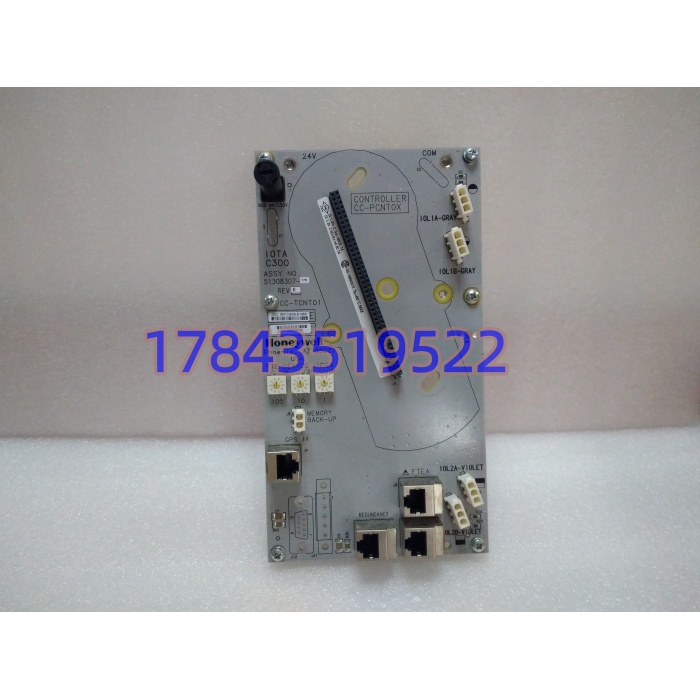

CC-PCNTOX（51308307-175）是 C300 控制器专用 IOTA 端子底板，作为主控模块的接线载体，所有工业以太网、本地 I/O 总线、冗余通讯线路全部集成在这块底座上，上层直接插接 CC-PCNT 系列 CPU 主控卡件。三路独立以太网物理隔离，分别承载工艺控制网络、冗余备用网络、本地调试维护通道，单条网线断线不会造成整套控制逻辑中断；本地总线高速通道统一调度机架内 AI/AO/DI/DO、Profibus 网关等全部 I/O 卡件，保障控制回路确定性扫描周期。整机带 G3 三防涂层，沿海电厂、氯碱化工等高腐蚀工况长期使用不易氧化漏液；底座不可单独热插拔，更换仅需替换上层控制器，无需改动现场网线、总线接线，大幅缩短现场检修停机时长。整套 C300 系统扩容、主控替换时必须匹配同型号底座，新旧项目底板通用互换。
应用场景与行业案例
前年西北煤制烯烃装置一台 C300 主控底座网口老化，频繁出现网络抖动，精馏塔 PID 回路持续波动，装置只能降负荷运行，原厂整套底座货期 4 周，检修窗口无法等待。
典型应用场景
- 石油炼化 – 加氢、重整装置 C300 DCS 主控整套反应工段冗余控制底座，三路以太网保障中控监控、冗余备用、本地调试三线分离，单网口故障不触发装置联锁停车。
- 火力发电 – 锅炉、化水、输煤辅控系统汽包水位、炉膛压力闭环控制配套底座，高宽温耐受电厂多水汽中控环境，长期稳定承载全厂控制网络。
- 煤化工 – 气化、净化工段集散控制高温高压工艺配套冗余主控底座，G3 三防涂层抵御粉尘、酸性气体腐蚀，全年不间断连续运行。
- 精细制药 – 无菌配料批量生产系统批量配方、温湿度闭环控制网络载体，完整数据链路满足 GMP 审计数据追溯要求。
- 水处理大型水厂 – 全厂 SCADA 集散系统加药、曝气、污泥工段统一管控底座，远程网页监控链路稳定，适配无人值守工况。
真实工程案例
山东某大型炼化厂两套 冗余控制系统，原有 CC-PCNTOX 底座运行超 10 年，其中一块底座备用网口接触不良，夜间频繁出现网络跳变报警。采购两块同型号底座做备用备件。利用月度 4 小时短时检修窗口，仅更换上层控制器，底座保留原有网线不动，导入原有 IP、冗余组态，切换后整套工艺曲线无波动，单套调试仅 1 小时。自控主管反馈，底座集成全部网络接线，不动底座仅换 CPU，能省去大量重新布线、核对线路的工时，有效压缩装置停机时长。
