描述
关键技术规格
| 参数项 | 标准参数值 |
|---|---|
| 输出通道 | 16 路独立隔离 4–20mA 模拟输出 |
| 支持协议 | HART 7（点对点 / 多站点模式） |
| 输出分辨率 | 满量程 ±0.05% |
| 25℃校准精度 | ±0.35% 满量程 |
| 单通道最大负载 | 800 Ω（背板 24 VDC 供电） |
| 温度漂移 | 0.005% FS/℃ |
| 响应稳定时间 | ≤80 ms |
| 硬件诊断 | 通道断线检测、负载短路报警、卡件状态诊断 |
| 故障安全模式 | 单通道独立组态：保持当前值 / 归零安全值 |
| 配套端子底座 | 非冗余 CC-TAOX01 (6 寸)；冗余 CC-TAOX11 (12 寸) |
| 背板总线 | Series C 专用 I/O 背板总线 |
| 供电来源 | C300 节点背板 24 VDC，整机典型功耗 7.2 W |
| 工作环境温度 | -40 ℃ ~ +70 ℃（控制柜无凝露） |
| 相对湿度 | 5% ~ 95% RH，无凝露 |
| 隔离耐压 | 通道对地 1500 VAC 光电隔离 |
| 防护等级 | IP20，仅限电控机柜内安装 |
| 整机尺寸 | 35 mm × 140 mm × 120 mm |
| 整机 MTBF | ≥53,000 小时 |
| 兼容控制器 | C300 冗余控制器、C200 控制器 |
产品深度介绍

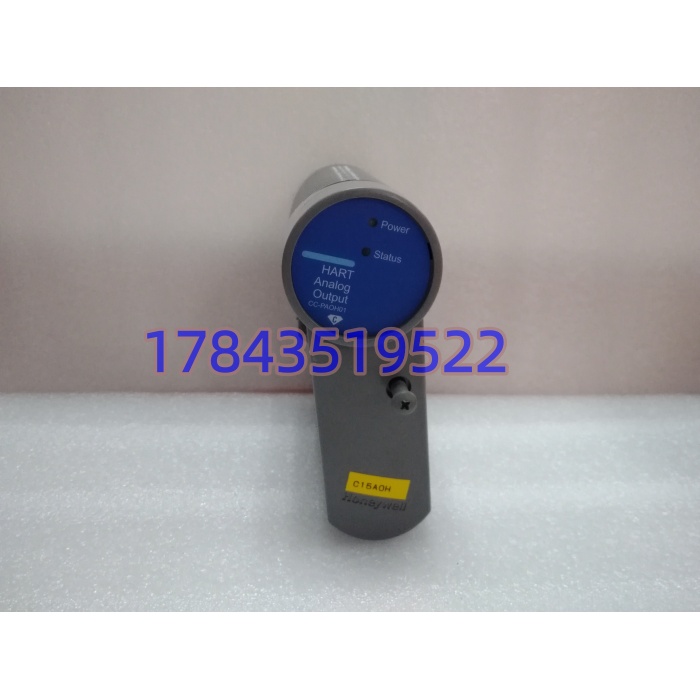

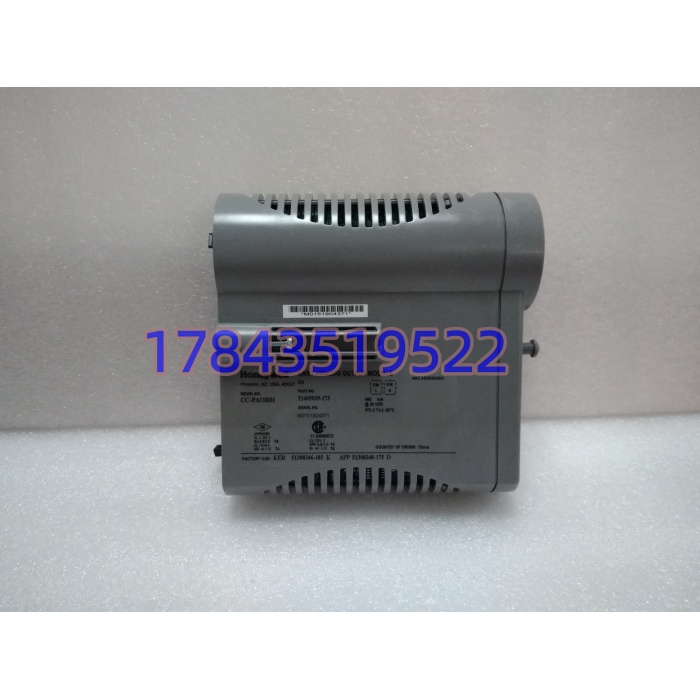

CC-PAOH01 是霍尼韦尔 Experion PKS C300 平台标配带 HART 模拟输出卡，单槽背板直插式安装，搭配专用 TAOX 系列端子底座使用。广泛用于石油化工、火电、制药、水处理流程 DCS，输出 4–20mA 标准电流信号控制调节阀、变频泵、风门执行器，同步通过 HART 总线读取现场阀门诊断、行程反馈数据。
每一路通道独立硬件隔离，共模抑制能力强，可抵御变频器、大功率电机带来的车间电磁干扰；自带断线、短路硬件诊断，任意通道故障仅单点报警，不影响其余 15 路调节回路。支持单通道独立配置故障安全输出，装置跳机时自动将阀门切至安全开度，规避工艺超温超压风险。原厂持续供货但存量技改需求大，同系列底座通用，更换仅核对固件版本、下装通道量程与 FAILOPT 参数即可上机，无需改造机柜接线，缩短装置检修停机窗口，适配全年不间断连续生产工况。
常见问题解答
- 老哥，CC-PAOH01 卡件能机架带电热插拔更换吗？答：原厂硬件支持热插拔，但更换前务必临时旁路关键联锁阀门。我见过炼化装置直接拔卡，其余通道正常输出，仅被更换通道瞬间归零；但高温高压关键调门建议先切手动、旁路安全逻辑再操作。全程佩戴防静电手环，仅抓两侧塑料拉手，禁止触碰背板金手指。之前化工厂带电更换未旁路，加热炉进料阀瞬间全关，装置降负荷 2 小时。
- 旧卡是 CC-PAOH01，换新模块需要重新下组态参数吗？答：必须重新下载全部通道配置。卡件本地不存储量程、故障安全模式、HART 通讯参数，出厂为空白默认值。拆卸旧卡前在 Control Builder 完整导出每路 4–20mA 量程、FAILOPT 安全模式；新机插好底座后核对固件版本，下载完成做单通道输出打点校验，确认阀门行程对应无误再投自动。
- CC-PAOH01 和 CC-PAOX01 能不能直接互换？答：背板插槽、端子底座完全通用，硬件尺寸一致，但 PAOX01 无 HART 数字通讯功能。如果现场阀门是普通 4–20mA 无 HART 仪表可临时替换；带智能 HART 定位器的回路替换 PAOX01 后无法读取阀门诊断、行程反馈，采购前确认现场执行器是否需要 HART 通讯。
- 怎么确认你们发的是全新原装，不是翻新维修卡？答：每块卡带原厂机身序列号、激光防伪铭牌、出厂质检合格证；入库使用 Fluke 115C 万用表做绝缘、通道线性校验，搭建完整 C300 测试机架 24 小时跑 4–20mA 满载输出 + HART 通讯测试，出库附带纸质完整检测报告。翻新维修件会提前标注成色，PCB 动焊、金手指磨损绝不混充全新，支持远程视频通电查看电源、状态指示灯与通道输出信号。
- 固件版本不匹配上机后会出现什么故障？答：轻则 HART 通讯间歇性丢失、阀门诊断数据不上位，重则通道输出漂移、FAILOPT 安全模式失效，Status 故障灯常亮。早年煤制油技改，维护人员上机高固件版本 CC-PAOH01，原有 C300 控制器固件版本过低，底层总线校验不兼容，全厂加热炉调门无法远程读取故障信息，只能就地巡检。采购前提供旧卡固件号，我们可预刷匹配固件版本。
- 现场变频器干扰强，HART 阀门布线有哪些避坑要点？答：4–20mA+HART 线缆采用双绞屏蔽电缆，屏蔽层仅机柜端子侧单端接地；线缆独立金属线槽铺设，与电机动力电缆间距≥40 cm；单根线缆 HART 多站点负载不超过 8 台阀门，负载过高会造成数字通讯卡顿、阀门响应滞后。很多现场混铺强弱电线缆，每班都出现 HART 数据断连，增加人工巡检工作量。
- 质保多久？误接线烧毁是否保修，能远程协助组态调试吗？答：全新原装整机质保 12 个月，人为错接 380V 高压、静电击穿、端子短路烧通道造成硬件损坏不在质保范围。发货前提供通道量程设置、FAILOPT 故障安全配置、HART 站点调试完整操作要点；上机出现输出漂移、通讯丢失、断线误报警，可安排 Experion PKS 资深工程师远程线上排查参数与线路故障。
