描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料编号 | 51410069-275，模块型号 CC-PAIH51 |
| 适配控制器 | Experion C300 过程控制器，Series C 机架背板 |
| 配套端子底座 | CC-TAOX51（6 寸非冗余）、CC-TAOX61（12 寸冗余） |
| 输入通道配置 | 16 路全单端独立通道，仅支持 4-20mA 电流信号（回路 200Ω 采样电阻） |
| 变送器适配 | 二线制无源变送器、四线制自供电 4-20mA 仪表 |
| 通讯能力 | 每通道内置 HART 调制解调，可读取变送器诊断、多变量数据 |
| AD 转换精度 | 16 位模数转换；25℃常温 ±0.075% 满量程，0~60℃全温区 ±0.15% FS |
| 扫描周期 | 整机 50ms 全通道循环采集 |
| 抗干扰指标 | 60Hz 共模抑制 70dB，串模抑制 19dB，通道间串扰 – 60dB |
| 硬件诊断 | 回路断线检测、通道超量程、模块内部元件劣化预报警 |
| 背板供电 | 24V DC 机架背板取电，整机功耗约 2W |
| 绝缘等级 | 现场回路与背板逻辑侧 500V RMS 隔离 |
| 工作温区 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，仅控制柜内安装 |
| 整机净重 | 0.46 kg |
| 硬件区分 | 与 CC-PAIH01 引脚、固件不完全互通，无法直接互换；仅采集 4-20mA，不支持电压 / 热电阻输入 |
产品深度介绍

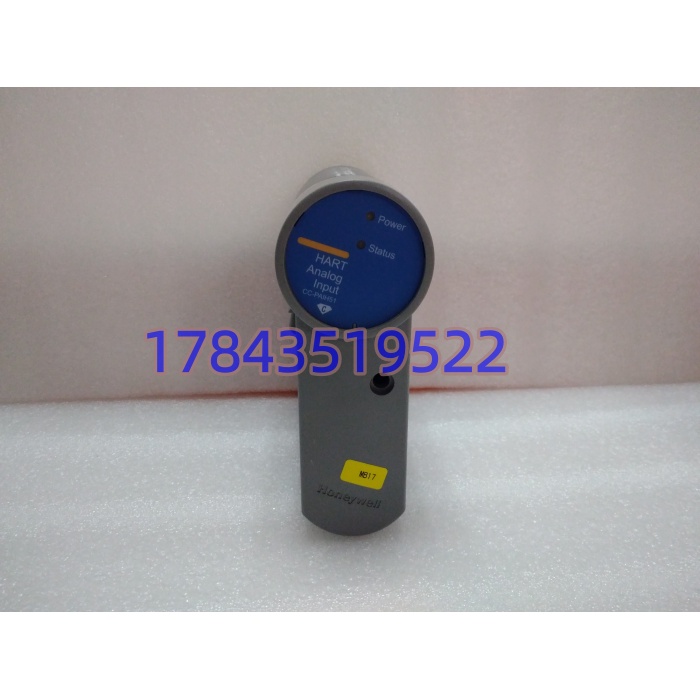

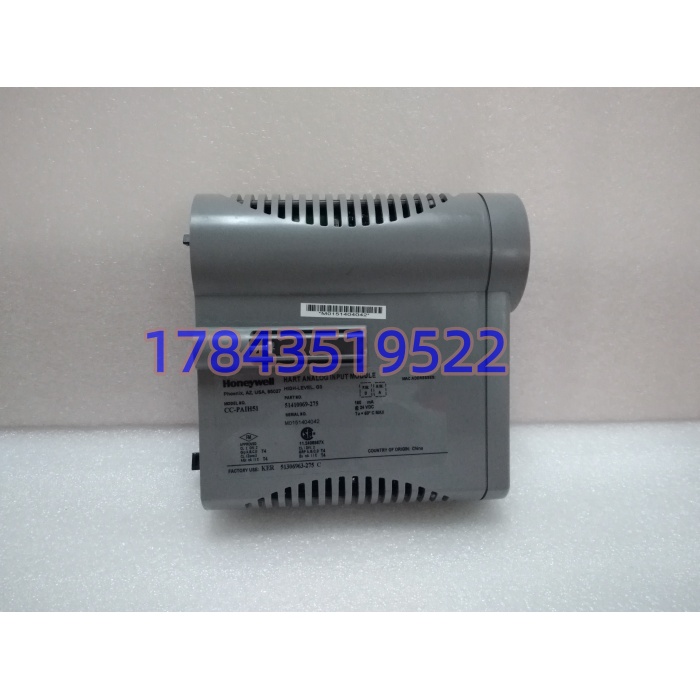

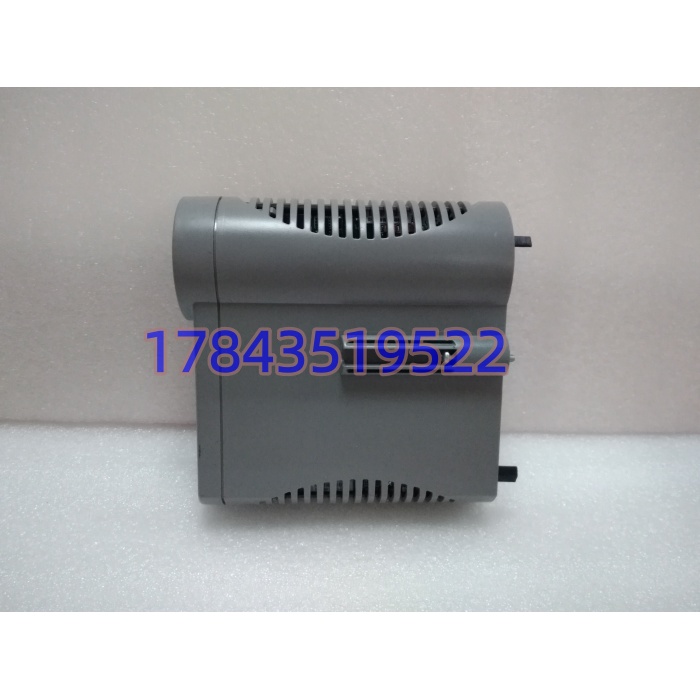

CC-PAIH51（51410069-275）是霍尼韦尔 Experion C300 系统标准化 HART 模拟量输入卡，专门对接现场压力、流量、液位、温度二线制变送器。模块单槽占用 C 系列机架，搭配专用 IOTA 端子底座完成现场线缆分线，无需外置信号隔离器即可实现强弱电隔离采集。
区别于不带 HART 的基础 AI 卡，该型号每条通道集成独立 HART 调制解调电路，上位系统可直接读取变送器设备诊断、量程、故障代码，实现预测性维护，减少现场仪表上门巡检频次。内置断线检测硬件回路，变送器线缆脱落、回路断路时立即上送通道故障报警，避免工艺 PV 值失真引发联锁误动作。
模块支持单卡非冗余、双卡冗余两种部署方案，冗余配置下支持不停机架热插拔更换；整机带 RC 低通滤波，有效过滤电机、变频器带来的工频干扰，稳定化工、电厂强电磁环境下的数据采集。当前火电、炼化大量在用 C300 系统，原厂海外订货周期 35~45 天，故障停机只能依靠现货备件缩短抢修时长。
应用场景与行业痛点
化工、电厂 DCS 模拟量采集卡损坏后，对应工段温度、压力、流量全部无实时数据，联锁保护失效，连续生产装置无法停机检修；长期人工就地巡检存在泄漏、超压安全风险，原厂调货周期长，限产损耗高昂。
典型应用场景
- 火力发电厂锅炉、汽机辅控系统炉膛压力、蒸汽流量、给水液位、排烟温度变送器采集，HART 读取仪表堵塞、膜片老化预警，保障锅炉联锁可靠。
- 石油化工精馏、加氢连续装置反应釜压力、塔顶温度、罐区液位 4-20mA 变送器集中采集，冗余配置避免单点硬件故障导致跳车。
- LNG、天然气管线增压站自控系统防爆区域压力、差压变送器采集，HART 远程校准仪表量程，减少防爆柜开盖操作频次。
- 水处理全厂 SCADA 系统曝气池溶解氧、pH、液位变送器采集，断线诊断快速定位水下线缆破损点位。
- 精细制药 GMP 生产线反应釜温压、配料流量精准采集，16 位高精度保障批次工艺参数一致性，满足审计数据追溯要求。
真实抢修案例
华北某 300MW 自备电厂 2025 年 11 月脱硫工段 CC-PAIH51 模块通道大面积故障，吸收塔液位、入口 SO2 浓度全部失采，环保在线监测数据中断，环保部门下达限产整改通知。联系原厂订货周期 40 天，每日环保考核与发电量损失合计超 40 万。采购调取全新原装 CC-PAIH51 现货，运维提前导出原有通道 HART 组态、端子接线照片，热插拔替换底座上模块，10 分钟内所有工艺数值、仪表诊断数据全部恢复上传。后续该厂每台 C300 机架常备 2 块同型号模块作为应急备件。
