描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 配套 IOM 采集卡 | CC-PDIL01 32 通道 24V 数字输入模块 |
| 适配系统 | Experion PKS C300/C200 DCS 控制器 |
| 输入信号规格 | 24V DC，导通阈值 13~30V，断开阈值≤5V |
| 单通道导通电流 | 最小 3mA，关断漏电流≤1.2mA |
| 电气隔离等级 | 通道对背板 1500VAC 隔离，抑制现场共模干扰 |
| 硬件诊断功能 | 全线开路检测、通道短路、反接保护，板载状态指示灯 |
| 接线端子 | 可拆卸螺钉端子，适配 0.5~1.5mm² 屏蔽信号线 |
| 整机功耗 | 4.22W，整机电流 190mA@24VDC |
| 供电方式 | 外部 24VDC 现场供电，底座独立回路防短路扩散 |
| 安装方式 | C 系列 I/O 机架垂直卡槽固定，支持热插拔更换 IOM 卡 |
| 工作环境 | -40 ℃ ~ +85 ℃；存储 – 55 ℃ ~ +125 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，仅限控制柜内使用 |
| 外形尺寸 | 165 × 45 × 135 mm |
| 整机重量 | 0.55 kg |
| 认证标准 | CE、UL、Class I Div2 防爆区域合规 |
产品深度介绍

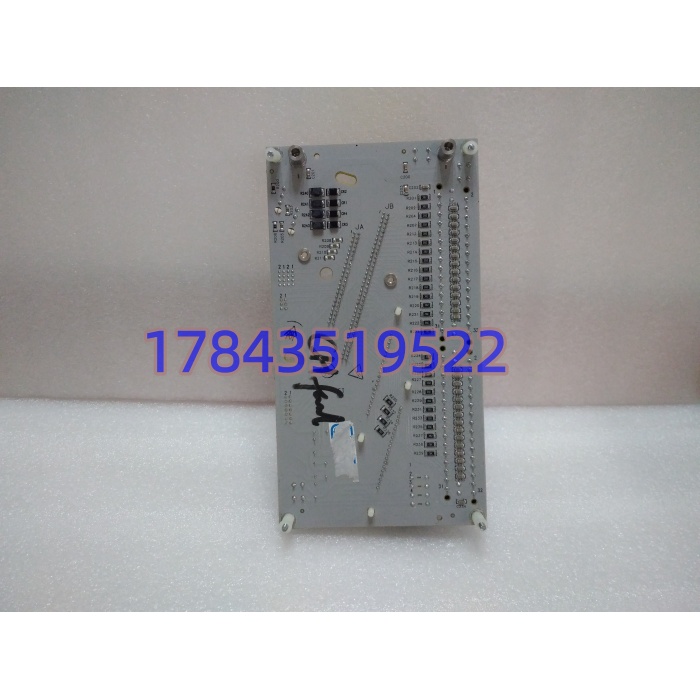

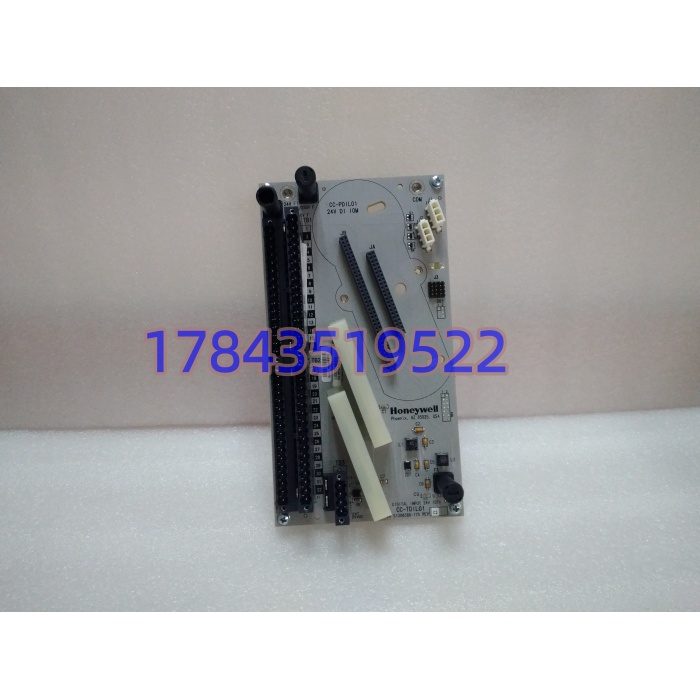

CC-TDIL01（51308386-175）是霍尼韦尔 C300 DCS 分体式 I/O 架构专用数字输入端子底座，与 CC-PDIL01 采集卡上下对插组合使用。所有现场限位开关、继电器干接点、24V 接近开关线缆全部接入底座端子，更换上层采集卡无需拆线，不停机热插拔不会中断其余通道信号采集。底座内置独立隔离电路，电机、变频器强干扰工况下开关状态不会误跳；硬件级开路检测可直接识别线缆断线、端子松脱故障，故障信号上传 Experion 操作站，运维无需逐根线缆排查。32 通道高密度布局大幅缩减机柜槽位占用，适配火电、化工大量阀门反馈、设备运行状态、安全联锁点位集中采集场景，存量老系统替换可完全沿用原有布线。
应用场景与行业案例
工程痛点描述
炼化、电厂大量阀门反馈、泵运行状态、安全门开关依靠 DI 底座采集，老旧底座隔离电路老化后，大功率设备启停时开关信号频繁误触发联锁；原厂订货周期 35 天以上，连续流程装置无法降负荷长期等待备件。CC-TDIL01 现货替换，原有线缆、CC-PDIL01 采集卡可完整复用。
典型应用场景
- 火力发电厂锅炉、汽机辅控系统风机启停反馈、阀门全开全关限位、轴承温度高报警干接点批量采集，隔离电路避免电机干扰误联锁。
- 石油化工精馏、加氢成套装置安全阀状态、紧急停车按钮、泵运行反馈，32 通道高密度布置减少机柜数量，故障快速定位断线点位。
- 垃圾焚烧、生物质电站烟气脱硝系统挡板限位、氨水输送泵状态监测，高温粉尘机柜稳定运行，端子可拆卸方便年度检修拆线。
- 市政大型污水、自来水厂中控曝气池阀门、污泥脱水机、加药泵运行状态集中采集，统一备件型号简化库存管理。
- 橡胶、薄膜挤出成套设备急停按钮、辊道限位、料位开关信号采集，车间变频设备密集，通道隔离消除电磁串扰。
真实工程案例
去年下半年，华东某 2×300MW 自备电厂锅炉机柜 3 块 CC-TDIL01 隔离失效，引风机启停时炉膛安全门反馈信号频繁误报，运行班组只能临时屏蔽联锁，存在炉膛超压安全隐患。原厂全新底座交期 40 天，机组无法停机改造。客户采购现货 51308386-175 端子底座，出库前完成 32 通道信号导通、隔离耐压 24 小时满载老化测试，附带原厂端子接线图纸。利用夜间低负荷窗口直接替换底座，原有现场线缆无需重新压接，对插原有 CC-PDIL01 采集卡后 5 分钟恢复全部开关量采集。更换后连续运行三个月无信号误跳，电厂后续批量采购 6 块同型号底座作为锅炉、汽机机柜备用备件。
