描述
产品详情
・型号：05701‑A‑0325・品牌：Honeywell 霍尼韦尔・系列：System57‑5704F 气体监测报警控制系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 功能定位 | 机架 24VDC 输入、滤波保护、背板电源分配，系统供电入口卡件 |
| 输入电源 | 外部 24VDC 直流供电 |
| 板载保护 | RFI 射频干扰滤波、电源反极性保护、板载熔断器保护 |
| 硬件形态 | 半宽插装欧卡，安装于 System57 5704F 专用机架插槽 |
| 配套板卡 | 必须搭配工程卡 05701‑A‑0361 协同工作，电源经由工程卡转发至背板 |
| 工作温度 | -5℃ ~ +55℃，机柜 IP20 无凝露环境 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 故障高发器件 | 板载熔断器、滤波电容、电源保护器件、背板金手指、接线端子 |
| 生命周期 | 整套 System57 系统早已停产，Last‑time‑buy 已截止，无全新原厂现货，市场仅拆机、经过测试的翻新备件 |
| 静电要求 | 属于电源调理板，拆装必须佩戴防静电手环 |
产品介绍

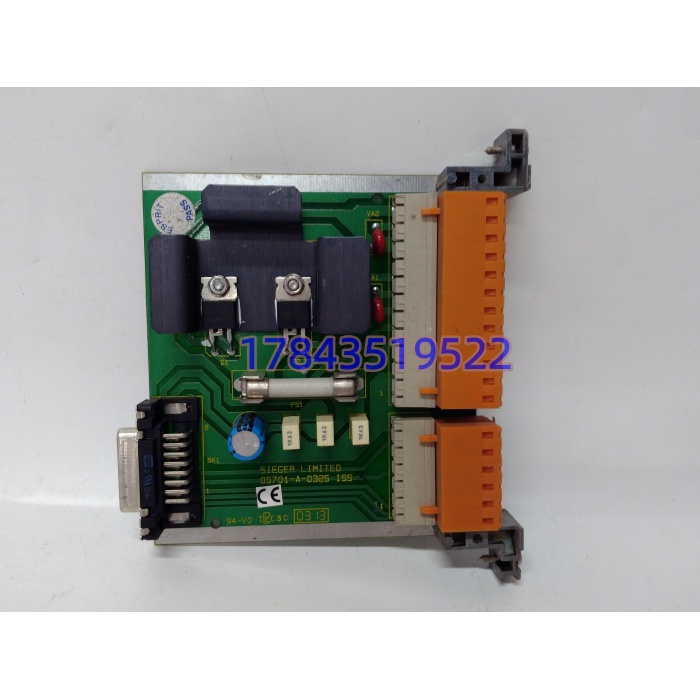

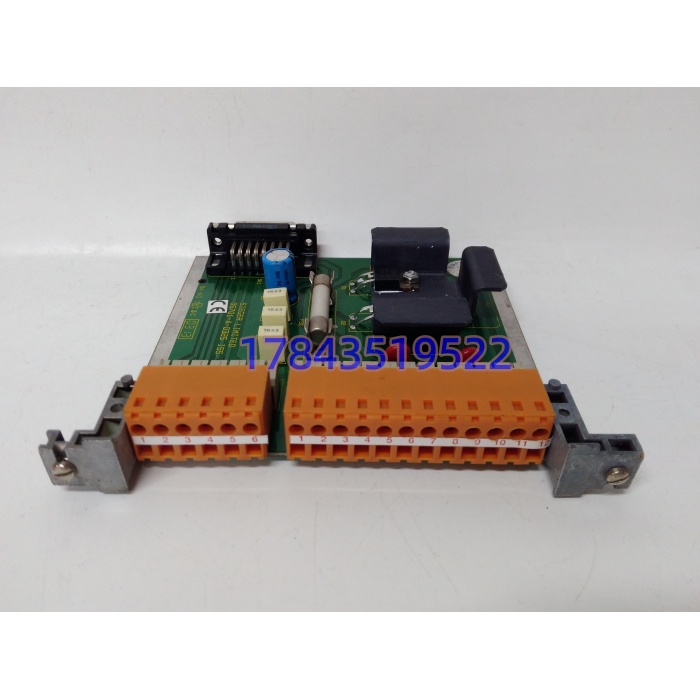

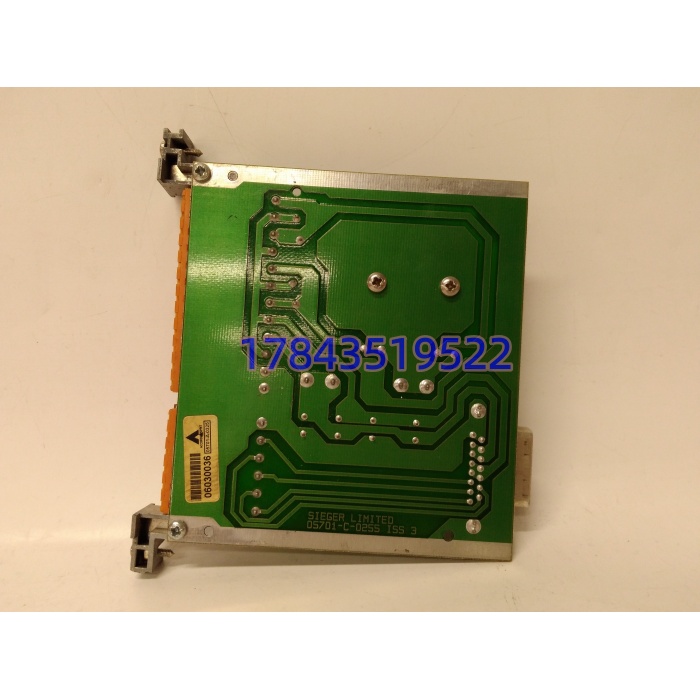

05701‑A‑0325 是霍尼韦尔 System57（5704F）气体检测报警系统的电源入口卡件，本身不做信号采集与逻辑运算。外部 24V 直流先接入本卡，经过滤波和保险保护之后，送到工程卡 05701‑A‑0361，再由工程卡分配给机架内各个气体探测控制板，实现整套气体报警系统供电管理。
坦白讲，现场很多故障现象为整套机架无输出、全部气体探测器报故障，运维容易直接判定是外部电源问题，忽略这块卡件保险熔断、电容老化。该卡件不能随便拿其他霍尼韦尔卡盲替代，硬件、背板定义完全为 5704F 系统定制。板卡本身不存储任何工程组态参数，全部报警阈值、测点参数保存在工程卡与各个通道控制卡内。这套系统大量用于化工、油气装置有毒有害、可燃气体监测，装置改造周期长，很多现场选择储备拆机备件做轮换。
应用场景与行业案例
痛点切入：我在现场遇到过，外部电源波动浪涌，造成 05701‑A‑0325 板载保险熔断，整套机架全部气体测点失联，中控无任何气体监测，属于重大安全隐患；故障点容易被误判为外部 24V 电源故障。老装置没有预算整套更换气体系统，只能储备同型号备件。
典型场景：
- 石化化工厂：System57‑5704F 可燃、有毒气体检测报警机架。
- 油气处理站、输油输气站场：现场气体探测监控机柜。
- 制药、煤化工装置：厂房危险气体监测报警系统。
- 老款炼油厂存量安全仪表配套气体报警系统。
真实案例：某化工厂气体报警机架，雷雨过后整套机架全部气体测点失效，测量外部 24V 输入电源正常。拆开机架排查，确认 05701‑A‑0325 内部熔断器被浪涌击穿。采购经过测试的拆机备件，停机窗口内防静电完成卡件更换，核对配套工程卡状态，机架上电，全部气体探测器恢复通讯，中控测点全部正常。后续将该型号纳入安全系统关键备件清单。
