描述
产品深度介绍

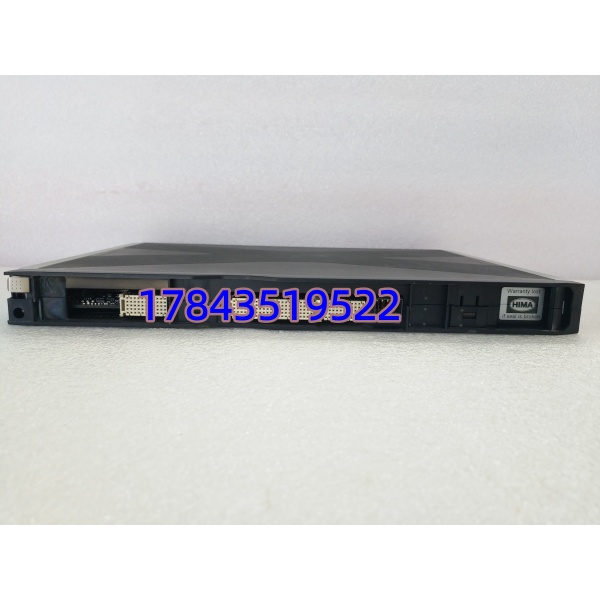

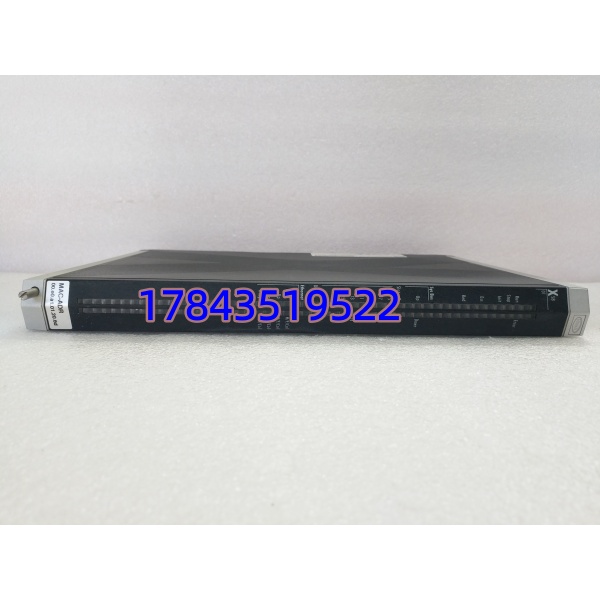

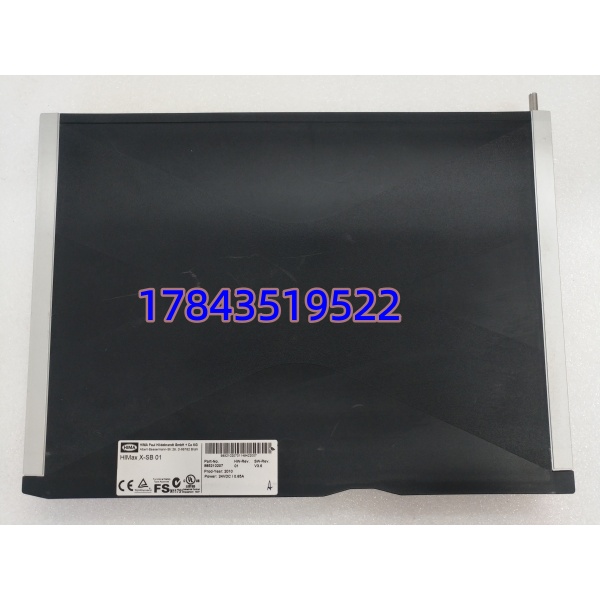

HIMA X‑SB01（985210207）是 HIMA HIMax 安全系统的核心系统总线模块，负责 CPU 与各 I/O 模块间的高速、冗余、安全数据传输。采用 三重模块冗余（TMR） 架构，可检测并屏蔽单点故障，确保安全通信链路不中断。
模块原生支持SafetyBUS p及以太网安全协议，双通道冗余设计，自动切换无扰动。可管理多达63 个从站模块，数据传输速率 10/100 Mbps 自适应，满足大型安全系统的实时性与可靠性要求。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | X‑SB01 |
| 物料号 | 985210207 |
| 所属系统 | HIMA HIMax（X 系列） |
| 安全等级 | SIL3（IEC 61508）、PLe（ISO 13849） |
| 电源 | 24 VDC（19.2–30 VDC） |
| 电流消耗 | 典型 300 mA，最大 0.65 A |
| 通信接口 | 双通道冗余（SafetyBUS p / 以太网安全协议） |
| 传输速率 | 10/100 Mbps（自适应） |
| 节点容量 | 最多 63 个从站模块 |
| 工作温度 | -20°C ~ +70°C |
| 防护等级 | IP20（模块本体） |
| 安装方式 | 35mm DIN 导轨 |
| 认证 | TÜV、CE、UL、FM、CSA |
典型应用场景
- 紧急停车系统（ESD）：石油、化工、天然气装置安全联锁
- 火灾与气体检测（F&G）：平台 / 工厂危险气体与火焰监测控制
- 涡轮机械控制：燃气 / 蒸汽轮机保护与安全联锁
- 锅炉保护系统（BPS）：电站锅炉安全监控
- 轨道交通 / 隧道安全：关键设备安全控制与联锁
安装与配置要点
- 安装：标准 35mm DIN 导轨，与 X‑BASE PLATE 01 底座配合使用。
- 接线：
- 电源：24 VDC，正负极正确，建议冗余供电。
- 总线：双通道分别接入上下行总线，冗余链路同时激活。
- 配置：
- 使用 HIMA 专用软件配置总线参数、从站地址与冗余模式。
- 上电后自动识别链路，主链路故障自动切换至备用链路。
常见问题（FAQ）
Q1：X‑SB01 是否支持热插拔？A：支持热插拔，可在系统运行时更换模块，不影响整体安全功能。
Q2：X‑SB01 与 X‑COM01 有何区别？A：
- X‑SB01：系统内部总线，连接 CPU 与本地 I/O，SIL3 安全通信。
- X‑COM01：外部通信模块，对外提供以太网 / 串口，用于与第三方系统互联。
Q3：质保期多久？A：提供12 个月质保，覆盖非人为硬件故障；安装不当、过压、环境超温不在质保内。
