描述
产品深度介绍

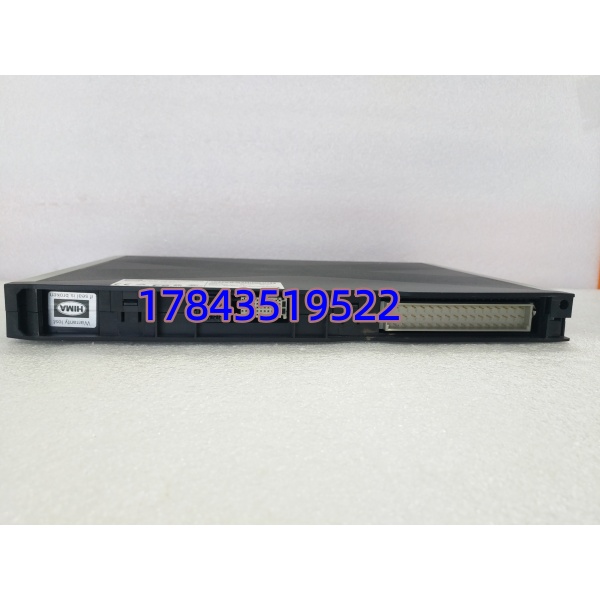

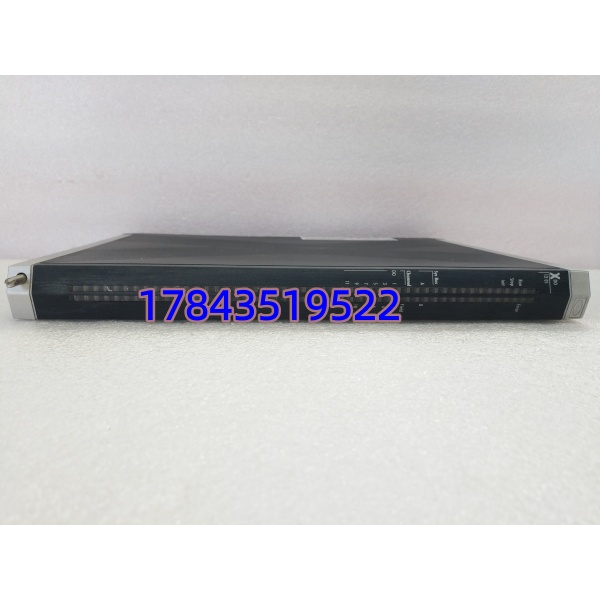

HIMA X-DO1201（985210204）是德国 HIMA 专为过程工业安全系统设计的12 通道安全数字输出模块，属于 HIMAX I/O 家族，与 X-CPU、X-SB01 总线模块配套，构成完整的 SIL3 级安全控制站。
模块采用双冗余输出架构（2out+2out），每通道独立可控，具备断线 / 短路 / 负载故障自诊断，可直接驱动 24VDC 现场执行器，广泛用于石油化工、电力、油气、轨道交通的紧急停车（ESD）、燃烧器管理（BMS）、火气系统（F&G）。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 部件号 | X-DO1201 / 985210204 |
| 通道数 | 12 路独立数字输出 |
| 输出类型 | 晶体管 / 继电器（安全冗余） |
| 工作电压 | 24VDC ±10% |
| 每通道电流 | 最大 0.5A |
| 响应时间 | ≤1ms（典型） |
| 隔离电压 | 2500V AC（通道 – 系统） |
| 安全等级 | SIL3（IEC 61508），支持 1oo2/2oo3 |
| 通讯总线 | HIMAX 专用总线（与 X-CPU/X-SB01 配合） |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20（机柜内） |
| 安装方式 | DIN 导轨 / 19 英寸机架 |
| 尺寸（W×H×D） | 147×130×91mm |
| 重量 | 约 1.2kg |
质量透明化检测流程

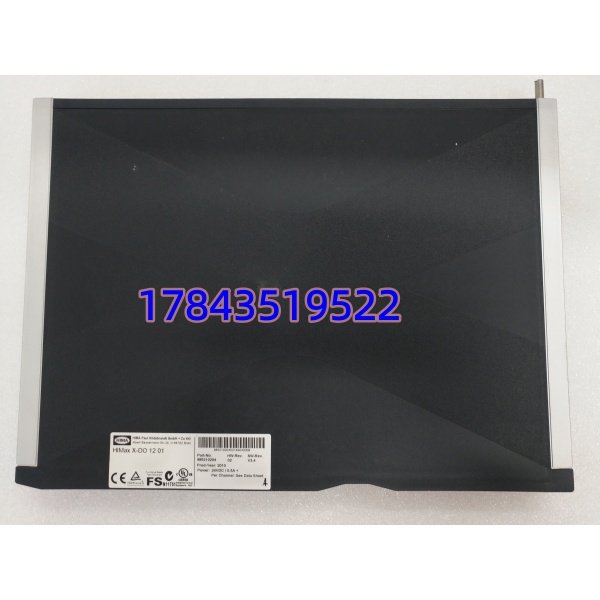

- 外观与型号核验：核对 985210204 标签，PCB 无腐蚀、金手指无氧化、外壳完好。
- 冗余与通道测试：12 通道逐点通断，冗余切换正常；自诊断无报错。
- 电气性能测试：24VDC 供电稳定；每通道 0.5A 满载无压降、无发热。
- 绝缘耐压测试：2500V AC/1min，无击穿、无泄漏。
- 高温老化：60°C 连续运行 24 小时，通讯正常、无死机、无异常报警。
- 包装出库：防静电袋 + 防震盒，附测试报告、序列号溯源、质保卡。
技术避坑指南
- 与普通 DO 模块混用
- 问题：误将普通 PLC DO 用于 SIL3 安全回路，不具备安全认证与冗余诊断，存在联锁失效风险。
- 避坑：必须用 HIMA 安全系列（X-DO1201/F3 DO 等），核对 SIL3 证书与型号。
- 负载电流超标
- 问题：单通道驱动 > 0.5A 负载，导致输出烧毁、误动作或拒动作。
- 避坑：严格按 ≤0.5A / 通道 选型；大负载加中间继电器扩容。
- 总线背板不匹配
- 问题：插非 HIMAX 总线槽位，通讯失败、模块不识别。
- 避坑：仅用于HIMAX 系统 X-SB01/X-CPU 背板，对准防呆位，锁紧固定。
- 忽略安全回路冗余配置
- 问题：单模块单通道接安全联锁，无冗余、故障时安全失效。
- 避坑：ESD 关键回路1oo2 冗余配置，双模块 / 双通道并行，提升容错。
