描述
关键技术规格
| 参数 | 指标 |
|---|---|
| 通道数 | 16 路独立数字输入 |
| 输入电压 | 24VDC（19–30VDC）；逻辑 1：>15V，逻辑 0：<5V |
| 输入电流 | 每通道典型 4mA，最大 7mA |
| 响应时间 | <1ms（典型） |
| 隔离 | 通道–背板光耦隔离；组间隔离耐压 500V AC |
| 诊断 | 全通道断线 / 短路 / 电源故障在线诊断 |
| 安全等级 | SIL3（IEC 61508），TÜV Rheinland 认证 |
| 工作温度 | -25°C ~ +60°C |
| 防护 / 尺寸 | IP20；约 150×100×60mm；约 0.5kg |
| 安装 / 总线 | HIMax 机架插槽安装；背板总线供电 |
产品深度介绍

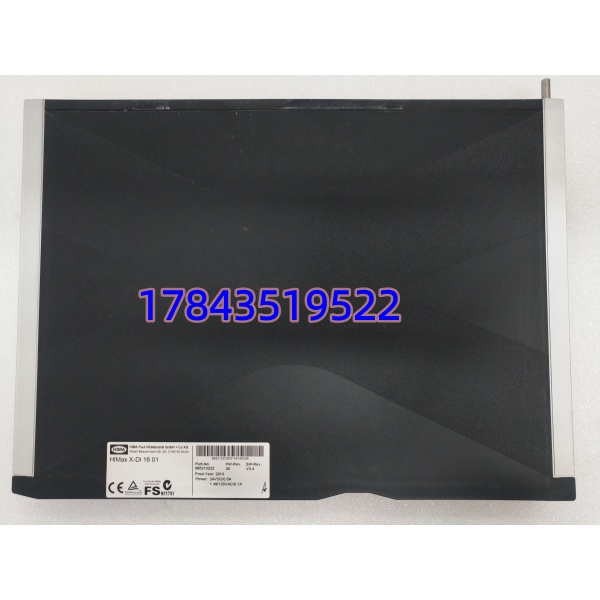

HIMA X-DI1601（985210222） 是 HIMA HIMax 安全系统的高密度、高安全数字输入模块，专为过程工业SIS/ESD/BMS设计，用于采集现场开关、阀门限位、急停按钮、继电器触点等24VDC 数字信号。
- 安全架构：双通道冗余 + 全通道诊断，单点故障不影响安全功能，满足SIL3应用。
- 实时诊断：每路可检测断线、短路与电源异常，故障安全输出，便于维护。
- 抗干扰强：光电隔离 + EMC 强化设计，适合石化、电力、冶金等强干扰环境。
- 高密度省空间：16 通道紧凑型设计，减少机柜占用，降低系统成本。
典型应用场景
- 石油化工：ESD 紧急停车、F&G 火气系统、BMS 燃烧管理
- 电力：汽轮机 / 锅炉保护、核电安全相关系统
- 油气长输管道：阀室与站场安全联锁
- 冶金：高炉 / 轧机安全联锁
- 轨道交通与大型基础设施：安全监控
安装与接线要点
1. 安装
- 仅用于HIMax 专用机架，垂直安装，上下留足散热空间。
- 支持热插拔（系统允许时），但建议停机维护更安全。

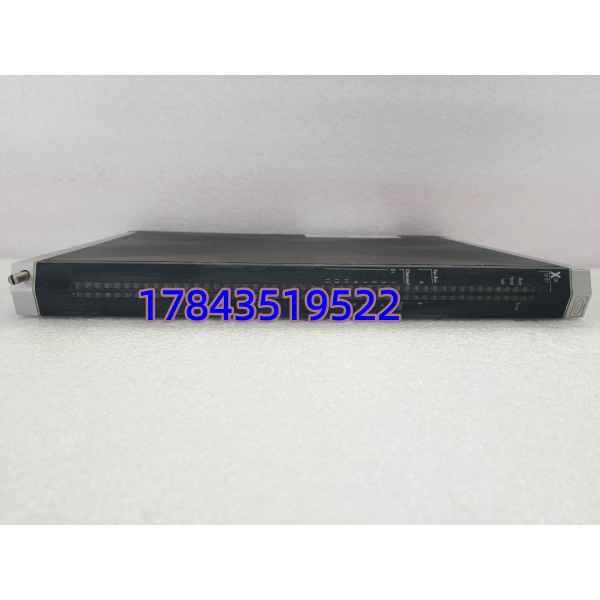

- 模块正面有RUN/FAULT与16 通道 LED，便于现场状态查看。
2. 接线（24VDC）
- 推荐干接点：一端接模块 24V+，另一端接通道输入端子。
- 有源输入：NPN 型（共正）/PNP 型（共负）按说明书配置。
- 每组通道建议独立回路，避免共地干扰；屏蔽层单端接地。
- 诊断启用：需在远端触点串接检测电阻（按 HIMA 手册）。
常见问题与避坑
- 通讯丢包 / 闪断
- 原因：接线松动、地电位差、终端电阻缺失。
- 对策：紧固端子、系统单点接地、检查总线终端。
- 通道误报断线
- 原因：外部电阻不匹配、线路长压降大。
- 对策：按规范配置检测电阻、缩短线缆或加粗线径。
- 安全等级降级
- 原因：模块与系统固件不匹配、未做 SIL3 组态。
- 对策：使用 HIMA 官方适配固件、按 SIL3 要求配置程序。
