描述
产品深度介绍

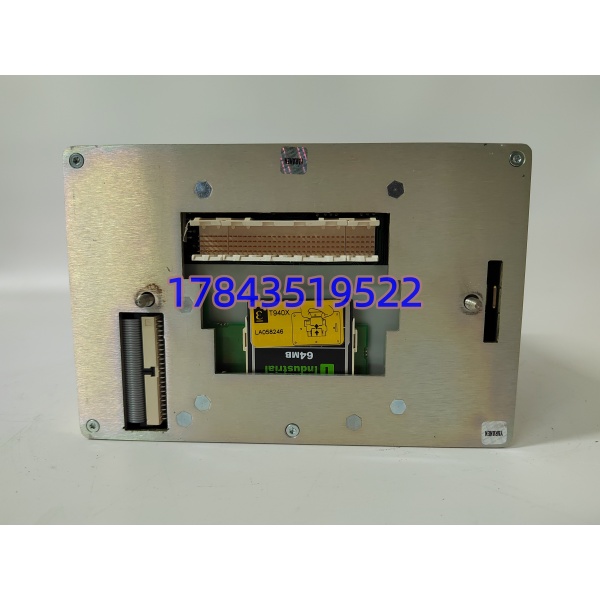

HIMA SUITE T940X,XAPMM,BATT,ENG 是 H51q T940X 安全机架专用工程成套供电备件，整套包含 XAPMM 机架电源单元与原厂匹配后备锂电池，无需分开采购搭配，出厂完成配对校验。XAPMM 电源模块负责将现场 24V 直流转换成机架 CPU、I/O 卡所需隔离多路工作电压，全通道电气隔离，规避现场供电谐波干扰造成的安全系统误动作；配套 BATT 后备锂电池在外部厂用电中断时，持续为主控内存供电，保留联锁程序、报警记录、总线地址参数，恢复供电后系统无需重新下载程序。成套 ENG 工程版出厂经过满载老化测试，直接替换老旧机架拆分配件，适配炼化、电厂存量 ESD/F&G 安全系统技改、到期电源电池整体更换场景，省去单独匹配电池与电源的调试步骤。
应用场景与行业案例
现场工程痛点在用 HIMA H51q T940X 机架运行超 6 年后，XAPMM 电源输出不稳、后备锂电池亏电失效；电池失效后断电会清空全部安全联锁逻辑，恢复供电需数小时重新下装程序，装置长时间缺失 ESD 安全保护。原厂分开发货电源、电池订货周期长达 8~10 周，成套备件可一次性整体更换，缩短停机检修窗口。
典型应用场景
- 石油炼化 – 催化、加氢装置 ESD 紧急停车 SIS 系统T940X 机架整套供电与续航更换，保障高压反应器超温超压联锁逻辑断电不丢失。
- LNG 油气长输站场 – 火气 F&G 安全控制系统场站外部供电波动频繁，隔离电源抑制电网干扰，电池保障停电后火焰、可燃气体报警记录留存。
- 火力发电厂 – 锅炉 MFT、汽机 ETS 安全保护系统厂用电切换时无扰动持续供电，避免机组保护逻辑丢失引发非计划停机。
- 精细化工高压反应釜 – SIL3 等级安全联锁机柜成套更换满足安监周期校验要求，完整电池续航留存 GMP 审计追溯数据。
- 煤化工气化装置 – 高温高粉尘安全仪表机柜隔离电源抗变频器、大功率电机电磁干扰，降低安全系统误跳车概率。
真实现场案例山东某煤化工园区 2025 年年度安全校验，两套 T940X 机架 XAPMM 电源输出波动、电池持续报低电压，单套拆分采购电源 + 电池原厂交货周期 2 个月，装置不能长期无后备供电运行。运维采购整套 SUITE T940X,XAPMM,BATT,ENG 成套备件，3 天送达机柜间。利用夜间 2 小时停机窗口整体更换：断电拆除旧电源与老化电池，成套组件直接对位插入 机架，上电后电源多路输出自检正常，电池电压校验达标，原有安全程序完整保留无需重下。投运至今 9 个月，无供电波动、无电池告警，顺利通过次年安监安全校验。
质量透明化检测
1. 入库验收检测
- 来源追溯：核对整套原厂成套外包装、组件独立 SN 序列号、出厂成套校验单据，德国原装渠道核验
- 防伪核验：XAPMM 电源、锂电池铭牌丝印原厂校验，无打磨涂改、二次焊接翻新痕迹
- 外观检查：电源端子无氧化、电池外壳无鼓包漏液、金手指完好、壳体无磕碰变形
- 附件清点：成套固定卡扣、原厂成套硬件说明书、电池更换操作指引齐全
2. 上机功能测试
- 测试机架：原装 HIMA 满载 H51q 测试机柜，搭载 F8650X 主控与满配 I/O 卡件
- 通电自检：电源运行灯常亮，无输出故障、电池低电压告警
- 多路输出校验：5V/24V 各路隔离输出电压稳定，波动控制在 ±1% 以内
- 断电续航测试：切断外部 24V 输入，锂电池持续供电 72 小时模拟，程序参数无丢失
- 负载老化：整套满载连续 24 小时运行，记录电源壳体温升不超 33℃
- 交付凭证：可同步提供成套上机通电测试视频、电压检测记录随货发出
3. 电气参数检测
- 绝缘电阻：500V 摇表检测电源输入输出隔离阻值＞10 MΩ
- 宽压供电测试：9~36VDC 波动输入，多路输出无跳变、无掉压
- 短路保护校验：模拟单通道输出短路，电源自动切断保护，复位后恢复正常输出
4. 成套配对核验
- 记录 XAPMM 电源与配套电池成套出厂配对编号，拍照存档
- 读取电源硬件版本、电池出厂批次，确认同工程成套适配规格
5. 终检封装
- 质检人员签字出具成套 QC 合格单据
- 电源、电池分别双层防静电袋独立包裹，整体加厚气泡膜成套防护
- 外箱粘贴成套质检标签，标注整套序列号、检测日期
