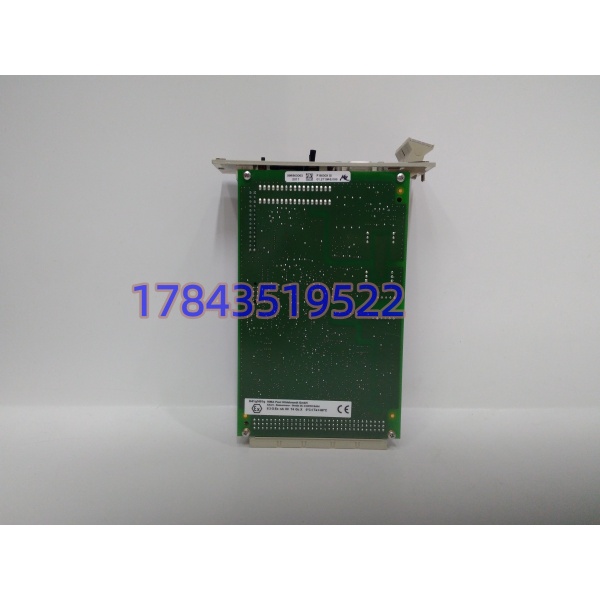

描述
关键技术规格

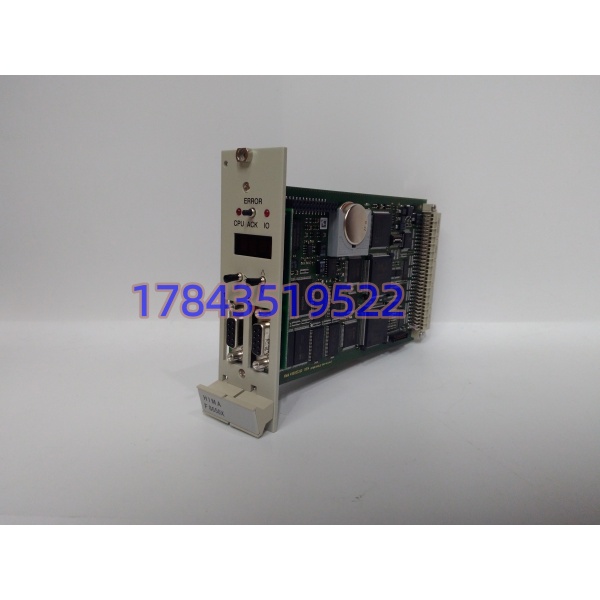

| 参数项目 | 参数指标 |
|---|---|
| 型号名称 | F8650X 安全中央模块 |
| 处理器架构 | 双路时钟同步 Intel 386EX 32 位处理器，主频 25 MHz |
| 安全架构 | 1oo2D 容错架构，TÜV 认证 SIL3（IEC 61508） |
| 存储配置 | 每路 CPU：1MB Flash-EPROM (系统固件)、1MB Flash-EPROM (用户程序)、1MB SRAM (实时数据) |
| 通讯接口 | 2 路电气隔离 RS485 串行接口 |
| 状态显示 | 四位数码诊断显示屏 + ERROR、CPU、ACK、IO 状态指示灯 |
| 安全回路 | 内置看门狗，24 V DC 故障输出，最大负载 500 mA，具备短路保护 |
| 背板供电 | 5 V DC，额定 2 A |
| 槽位占用 | 8 SU Eurocard 标准尺寸 |
| 工作环境温度 | 0 ℃ ~ +60 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，控制柜内机架安装 |
| 配套软件 | ELOP II 编程调试软件 |

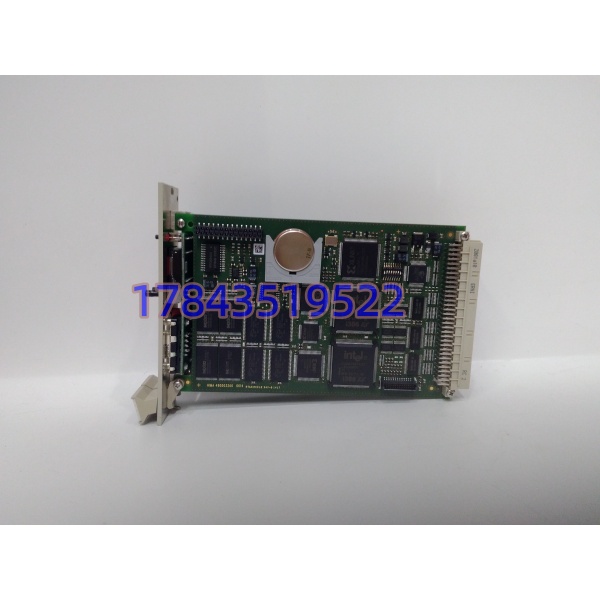

产品深度介绍
F8650X 是 HIMA HIQuad X H51q 系列安全系统核心 CPU 模块，采用 1oo2D 双处理器同步运算架构。两路处理器独立执行相同安全逻辑，运算结果持续比对；单路通道故障时系统维持安全运行，只有两路同时失效才触发安全停机。
模块搭载独立闪存存储安全程序，两路隔离 RS485 接口用于程序下载、上位机通讯以及扩展通讯子模块。自带完善硬件自诊断，持续监测内存、总线、I/O 回路故障，故障信息可通过面板数码管直接读取。广泛应用于炼化、电厂 ESD 紧急停车、F&G 火气监测系统老旧改造与备件更换。 注意：F8650X 与 F8650E 硬件版本不通用，程序固件不可直接互刷。
应用场景与行业案例
长期运维 SIS 系统的工程师都清楚，多数工厂会储备 I/O 卡件，却容易忽视主控 CPU 备件。一旦 F8650X 故障，整套安全联锁系统失效，装置只能降负荷或者停工，不能长期脱离 SIS 保护运行。
典型应用场景：
- 石油炼化装置 – ESD 紧急停车系统 反应器、加氢装置、大型压缩机组超温超压联锁保护。
- 油气长输管道压气站 – 机组安全保护系统 压缩机防喘振、就地急停、阀门位置安全逻辑控制。
- 火力发电厂 – 锅炉 FSSS 炉膛安全监控系统 点火控制、火焰检测、燃料切断安全联锁。
- LNG 储运、化工厂区 – F&G 火气探测系统 可燃气体、火焰探测，自动执行消防与工艺切断动作。
案例：山东某炼化厂区抢修 前年装置运行周期内，一套 H51q 安全系统频繁报 CPU 通讯比对故障。排查确认机架内 F8650X 内部存储回路老化。原厂海外调货周期 11 周，装置无法长期在 SIS 薄弱模式运行。 采购现货 F8650X，利用月度停机窗口完成模块更换、固件匹配、程序下装。上电后双 CPU 同步正常，全部安全联锁测点恢复稳定。后续该厂配置一对 CPU 作为常备应急备件。
