描述
关键技术规格
- 处理器：HD 64180，10 MHz
- 内存：384 KB SRAM（CMOS-RAM+EPROM）
- 通信接口：2×RS-485（半双工、电气隔离）
- 波特率：300～57600 bps（软件 / 拨码配置）
- 协议支持：Modbus RTU、HIMA 私有协议
- 安全等级：IEC 61508 SIL3、EN 50128/EN 954-1 Cat.4
- 冗余架构：支持 1oo2/2oo3D、四重化 QMR，热插拔
- 供电：24 V DC（背板供电）
- 工作温度：-40℃～+70℃
- 尺寸 / 重量：标准 4TE 卡件，约 120×80×30 mm / 约 200 g
- 认证：SIL3、PL e、Category 4
产品深度介绍

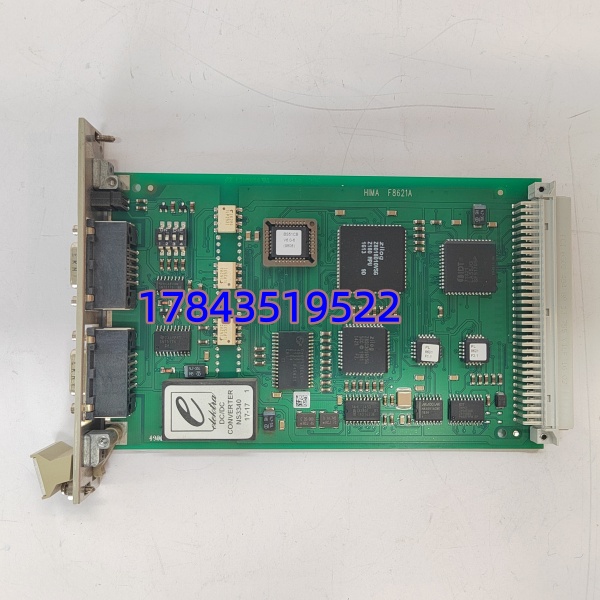

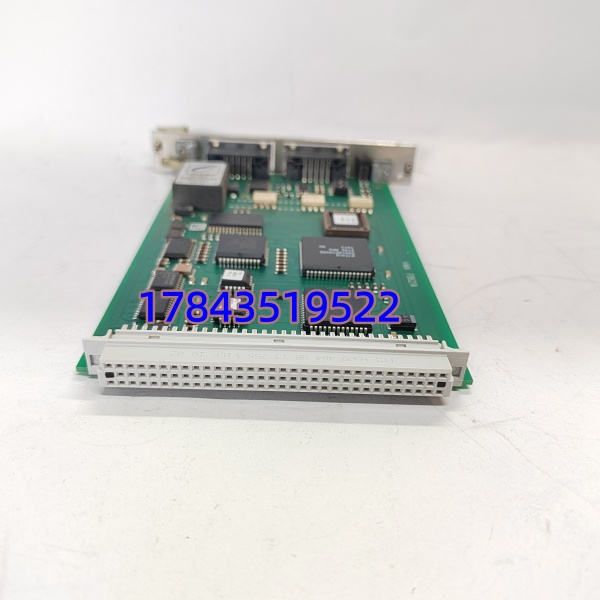

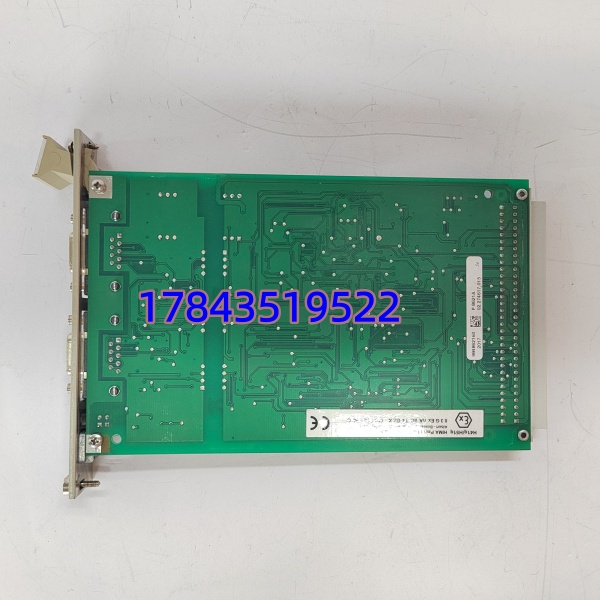

HIMA F8621A 是德国 HIMA 公司推出的 F 系列安全仪表系统（SIS）核心通信协处理器模块，专为安全关键场景设计。模块搭载独立 HD64180 处理器，配备 384KB 高速静态内存，集成两路电气隔离 RS-485 接口，实现安全系统内部及与外部 PLC/DCS/SCADA 的可靠数据交互。
作为 SIS 系统的通信枢纽，F8621A 具备 SIL3 级安全完整性等级，支持冗余架构与热插拔，可在线更换不中断安全联锁。相比普通通信卡件，它强化了安全隔离与故障自诊断能力，能有效隔离安全区与非安全区，避免外部干扰影响联锁安全，是化工、油气、电力等行业 ESD/BMS 系统的常用通信模块。
应用场景与行业案例
工程痛点描述
连续生产行业的安全系统最怕通信中断 —— 去年山东某化工厂 ESD 系统通信卡故障，导致紧急停车信号无法下发，险些引发反应釜超温事故。这类场景下，普通通信模块抗干扰差、无安全认证，一旦故障就是重大安全风险，而 SIL3 级通信模块是避免此类问题的关键。
典型应用场景
- 石油化工 – ESD 紧急停车系统用于炼油、化工装置的紧急停车信号传输，连接 SIS 控制器与 DCS 系统，保障联锁指令可靠下发，避免装置超温、超压风险。
- 油气 LNG – 火气系统 F&G储罐区、装卸区的火焰、气体检测信号传输，通过 RS-485 上传至监控系统，支持冗余通信，单点故障不影响报警功能。
- 电力能源 – 锅炉保护与汽轮机跳闸电厂锅炉、汽轮机的安全联锁信号通信，满足 SIL3 等级要求，保障设备故障时快速安全停机。
- 精细化工 / 制药 – 防爆区安全监控防爆区域的安全仪表通信，电气隔离设计抗干扰强，适配 – 40℃～+70℃恶劣环境，符合防爆场景安全规范。
真实案例
案例：华东某化工园区 ESD 系统升级2024 年 10 月，华东某化工企业 3 套 SIS 系统通信模块老化，原模块无冗余，曾出现过信号丢包问题。为满足最新安全生产规范，需更换为 SIL3 级冗余通信模块。
项目难点：需兼容现有 F 系列控制器，不停产更换，且要求通信延迟＜100ms。
解决方案：选用 HIMA F8621A，配置 1oo2 冗余架构，利用热插拔功能逐套更换，更换前备份原系统 DIP 开关配置，避免参数错误。
