描述
产品深度介绍

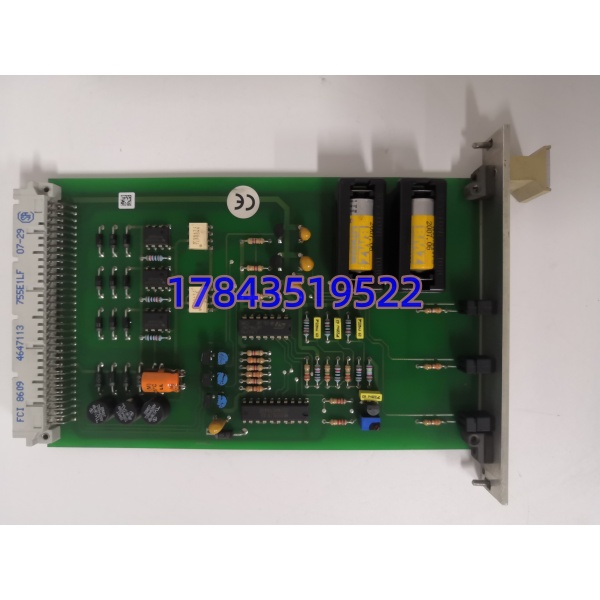

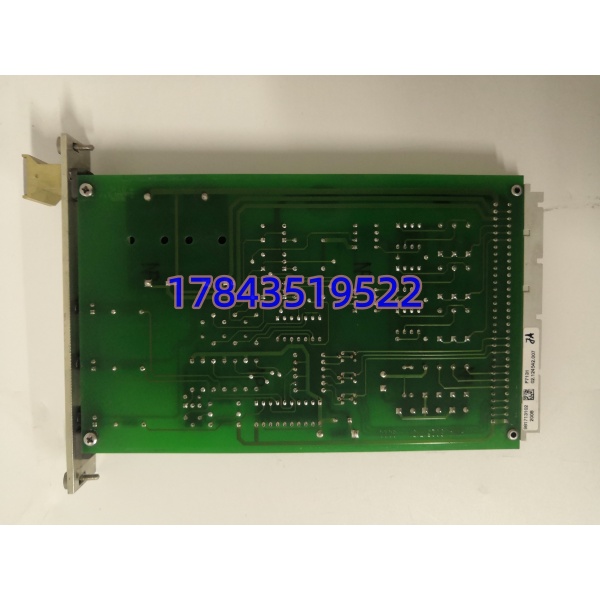

HIMA F7131 是 HIQuad H51q 老款 SIS 安全系统配套专用电源监控缓冲模块，搭配 F8650E 主控 CPU 组成完整 ESD 紧急停车、F&G 火气联锁控制单元。模块持续采集机架多路 5V 核心工作电压，实时对比安全阈值，一旦出现欠压、过压、电源丢失，立即向主控发送故障告警，同步记录事件代码留存审计。
板载专用后备锂电池组，厂区瞬时断电、检修断电期间持续给 CPU 内存供电，避免安全逻辑程序、联锁参数丢失，防止重启后逻辑错乱引发误停车。4TE 窄尺寸仅占用少量机架插槽，支持机柜不停机在线更换，多用于石化、电力存量老旧安全系统备件替换、机柜扩容改造场景。
应用场景与行业案例
工程痛点描述化工、电厂存量 HIMA H51q 安全系统服役周期普遍超 10 年，原厂 F7131 订货周期 2–3 个月。监控模块老化后会出现电池亏电无法缓存程序、5V 电源漏监测，突发断电后 CPU 程序清空，重启需重新下装逻辑，装置长时间失去安全联锁保护；若错用 F7133 电源分配卡替代，无电压监测与电池缓冲功能，极易造成安全逻辑丢失、系统误跳车。
典型应用场景
- 石油炼化 – 加氢、重整装置 ESD 紧急停车系统监控整套 SIS 机架 CPU、通讯卡 5V 核心供电，保障反应器超温超压联锁逻辑断电不丢失，适配防爆 Class1 Div2 高危区域机柜。
- 火力发电厂 – 锅炉 FSSS 炉膛安全监控锅炉熄火、汽机超速联锁系统供电监测，市电波动时稳定缓存安全程序，满足电厂安全合规审计记录留存要求。
- LNG 储运站、海上采油平台 – F&G 火气监测系统无人值守场站核心电源监测，后备电池保障断电后可燃气体、火焰探测逻辑临时留存，避免场站完全失去安全预警能力。
- 煤化工气化装置 – 高压反应器安全联锁多 CPU 冗余机柜多路电源统一监测，区分单路电源故障与整机失电，减少单一回路波动触发全局误停机。
- 精细医药化工 – 反应釜压力温度保护系统连续 24 小时工艺运行，电池缓存保障检修断电后无需重新组态，缩短复工调试时长。
真实现场案例去年下半年，华东某炼化加氢装置 SIS 系统 F7131 模块电池耗尽，厂区短时停电后 CPU 安全程序全部清空，整套 ESD 联锁失效，装置被迫降负荷停产等待工程师重新下装逻辑，单日产能损失超 80 万。原厂备件交货周期 68 天，运维紧急调取全新原装 F7131 现货，到货前记录旧模块插槽位置、电池接线方向，短时停机完成插拔更换，模块上电自动识别各路 5V 电源工况，电池正常激活缓存功能，半小时后系统恢复完整联锁保护。项目完成后该企业一次性储备 2 块 F7131，纳入 SIS 系统一级常备安全备件。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂批次，匹配原厂装箱清单
- 防伪识别：板卡正面激光零件号原厂系统核验，TÜV 安全认证标签无撕毁涂改
- 外观检查：电路板无发黄鼓包、焊点无腐蚀、插槽金手指无氧化、无维修补焊痕迹
- 附件核对：配套专用后备锂电池、原厂安全说明书、绝缘警示贴纸齐全
2. 上机功能测试
- 测试环境：完整 HIMA H51q 标准机架、F8650E 主控、可调 DC 稳压电源、Fluke 115 万用表
- 测试内容：
- 通电自检：三路电压 LED 指示灯依次自检，无故障告警常亮
- 电源监测测试：分别拉低每一路 5V 供电，模块精准识别并上报故障代码
- 电池缓冲测试：切断机架 24V 总供电，CPU 程序完整留存 72 小时以上
- 连续老化：24 小时满载通电运行，记录板卡表面温升与电池电压衰减
- 交付资料：可同步提供全程测试实拍照片、测试视频存档
3. 电气参数测试
- 绝缘电阻：500V 摇表检测供电回路对地绝缘，阻值＞100 MΩ
- 供电回路校验：5V、24V 两路输入电流、电压匹配原厂标准范围
- 电池性能校验：空载、带载状态下电池输出电压符合缓冲标准
4. 固件与配套校验
- 固件版本读取并记录，区分 F7131 与 F7133、F7132 型号功能差异
- 板卡电池插槽、端子接线位置拍照留存，方便现场快速复刻原有接线
5. 最终质检与包装
- 质检人员签字登记板卡序列号与检测日期
- 独立防静电真空袋密封监控模块，内置配套全新锂电池
- 气泡膜缓冲 + 硬质纸箱封装，内置防潮干燥剂
- 箱体粘贴 QC 合格标签，标注型号、检测日期
