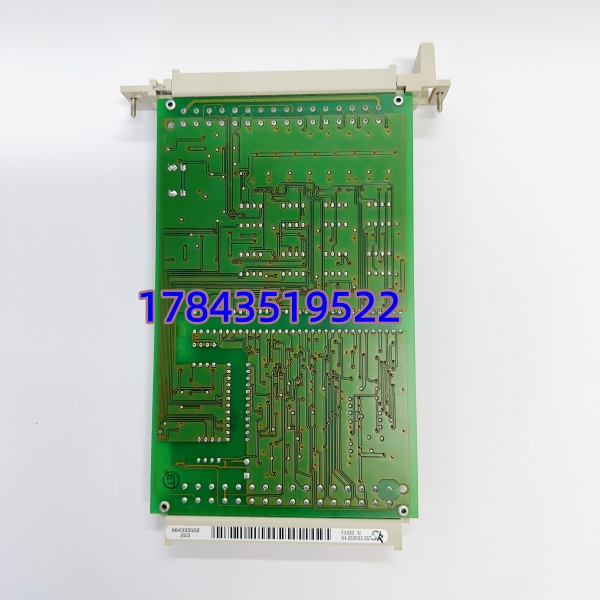

HIMA F3330 (984333002) 是德国 HIMA 专为 安全仪表系统 (SIS) 设计的 8 通道数字输出模块，属于 HIMatrix F3 系列核心 I/O 卡件，广泛应用于石化、电力、油气等高危行业的安全联锁与紧急停车 (ESD) 系统。
模块采用1oo2D 冗余架构，每通道具备独立诊断与故障安全设计，符合 IEC 61508 SIL3 安全标准，确保单点故障不影响安全功能。24VDC 供电，每通道最大 4.7A 输出，可直接驱动电磁阀、接触器等执行器；支持 PROFIBUS DP 通信，与 HIMA HIMax/HIMatrix 系统无缝对接，实现安全控制逻辑的高速响应。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | F3330 |
| 物料编号 | 984333002 |
| 制造商 | HIMA（德国黑马） |
| 通道配置 | 8 路数字输出通道 |
| 输出电压 | 24 VDC |
| 单通道电流 | 最大 4.7 A |
| 安全等级 | IEC 61508 SIL3 |
| 系统架构 | 1oo2D 冗余诊断 |
| 通信协议 | PROFIBUS DP |
| 工作温度 | -40°C ~ +70°C |
| 防护等级 | IP30（模块） |
| 尺寸 (W×H×D) | 120×80×40 mm |
| 重量 | 约 0.35 kg |
质量检测流程
- 入库验收检测
- 来源追溯：核对 HIMA 原厂装箱单、序列号（可官网查询）
- 外观检查：PCB 板无腐蚀、划痕、维修痕迹，金手指完好
- 附件核对：出厂合格证、检测报告齐全
- 上机功能测试
- 测试环境：HIMA HIMatrix F3 机架，配套编程软件
- 通电自检：LED 状态正常，无报错
- 通道测试：8 通道全量程输出，负载测试 4.7A 稳定
- 通信测试：PROFIBUS DP 通信稳定，无丢包
- 老化测试：连续运行 24 小时，冗余切换正常
- 电气参数测试
- 绝缘电阻：500V 摇表，电源 / 通道对地 > 10MΩ
- 耐压测试：24VDC 端口耐压 500VAC/1 分钟，无击穿
- 固件与配置验证
- 读取固件版本，记录归档
- 配置文件备份，DIP 开关设置拍照留存
- 包装出库
- 防静电袋密封，气泡膜 + 防潮纸箱包装
- 贴 QC 合格标签（含日期），附测试报告
技术避坑指南
- 非安全负载混用
- 问题：连接非安全型负载（如普通继电器），导致安全回路失效
- 避坑：仅连接安全认证设备，负载电流≤4.7A / 通道
- 案例：现场误接普通电磁阀，故障时无法关断，触发安全事件
- 终端电阻缺失 / 多接
- 问题：PROFIBUS 总线两端未接 120Ω 电阻，通信不稳定、丢包
- 避坑：仅总线首尾设备设终端电阻 = ON，中间节点 = OFF
- 固件版本不兼容
- 问题：新模块固件过新，与旧 HIMatrix 系统通信异常
- 避坑：更换前记录原固件版本；采购时明确版本范围（如 V1.2.0）
- 接线极性错误
- 问题：24VDC 正负极接反，模块烧毁
- 避坑：严格核对端子标识，正极接 + 24V、负极接 0V
- 静电损坏
- 问题：冬季干燥无防护，模块芯片静电击穿
- 避坑：全程戴防静电手环；操作在防静电垫上进行，禁止裸手触摸金手指
