描述
关键技术规格
- 通道数量: 16 路数字输出通道
- 安全等级: IEC 61508 SIL3 认证
- 输出类型: 无源触点 / 有源输出（可配置）
- 供电电压: 24VDC ±10%
- 单通道电流: 最大 0.5A
- 开关时间: 典型 10ms
- 工作温度: -25°C ~ +60°C
- 存储温度: -40°C ~ +85°C
- 防护等级: IP30
- 安装方式: 标准 DIN 导轨 / 机架安装
- 通讯协议: 适配 HIMA HIMax 系统总线
- 故障诊断: 每通道短路 / 过载监测，状态上报
产品深度介绍

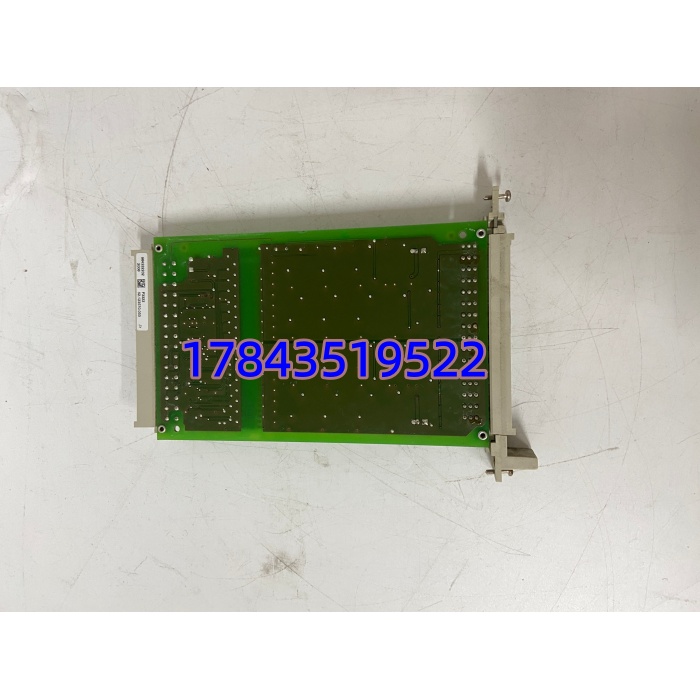

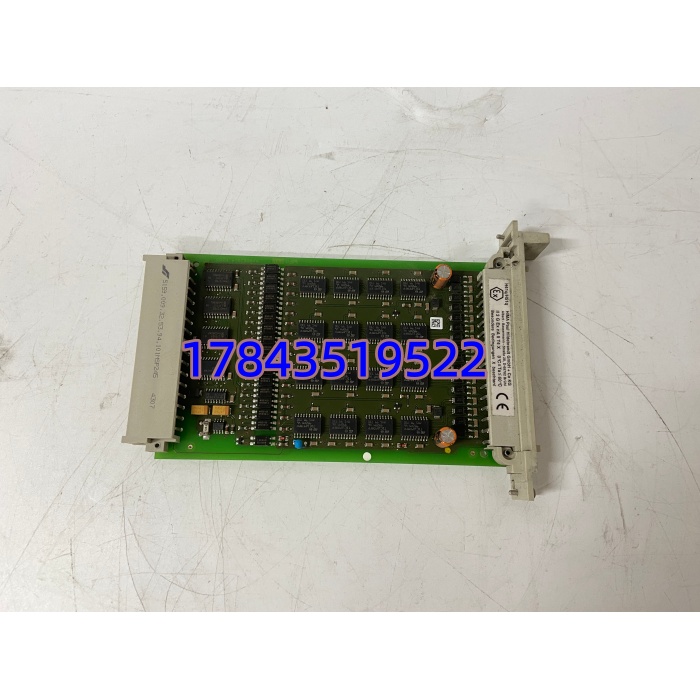

HIMA F3322 是德国黑马专为安全仪表系统（SIS）设计的 16 通道数字输出模块，属于 HIMax 安全控制平台核心 I/O 部件。该模块用于工业现场安全回路控制，可驱动电磁阀、继电器、安全阀门等执行设备，在紧急停车、火焰保护、压力联锁等场景实现安全动作输出。
模块采用双路冗余设计，每通道具备独立短路保护与故障诊断，符合 SIL3 安全标准，可在高风险环境中保障输出可靠性。宽温与抗干扰设计适配化工、油气、电力等恶劣工况，长期运行稳定。
应用场景与行业案例
工程痛点
流程工业的安全联锁系统需高可靠输出模块，普通模块无安全认证、无通道诊断，故障时无法及时告警，易引发安全事故。同时，高温、强电磁干扰环境会导致普通模块误动作或损坏。
典型应用场景
- 石油化工 – 紧急停车系统（ESD）控制反应釜、精馏塔的紧急切断阀，异常时快速触发关断，防止爆炸泄漏。
- 电力行业 – 锅炉安全监控（FSS）驱动燃气 / 燃油阀门、点火装置，实现熄火保护与燃烧安全联锁。
- 油气行业 – 压缩机组安全控制控制机组防喘振阀、放空阀，超速 / 超压时自动泄压，保护设备安全。
- 制药行业 – 无菌生产线安全联锁控制洁净区气体切断、消防喷淋，保障生产与人员安全。
真实案例
去年，某化工园区合成氨装置 SIS 系统升级，原旧模块无 SIL 认证，故障频发。更换 F3322 后，16 路输出分别控制氨切断阀、放空阀等设备。运行半年，模块精准执行联锁动作，多次避免工艺超压风险，未出现误动作或故障，安全稳定性显著提升。
核心卖点与差异化
- SIL3 安全认证：符合 IEC 61508 SIL3，满足高风险场景安全要求
- 16 路独立通道：单模块集成 16 路输出，节省机柜空间与成本
- 全通道故障诊断：每路短路 / 过载实时监测，快速定位故障
- 冗余安全设计：内部电路冗余，单点故障不影响整体输出
- 宽温抗干扰：-25°C~+60°C 运行，抗 EMI 干扰，适配恶劣工况
- 原厂质保：全新原装，一年质保，支持 72 小时老化测试
