描述
产品详情

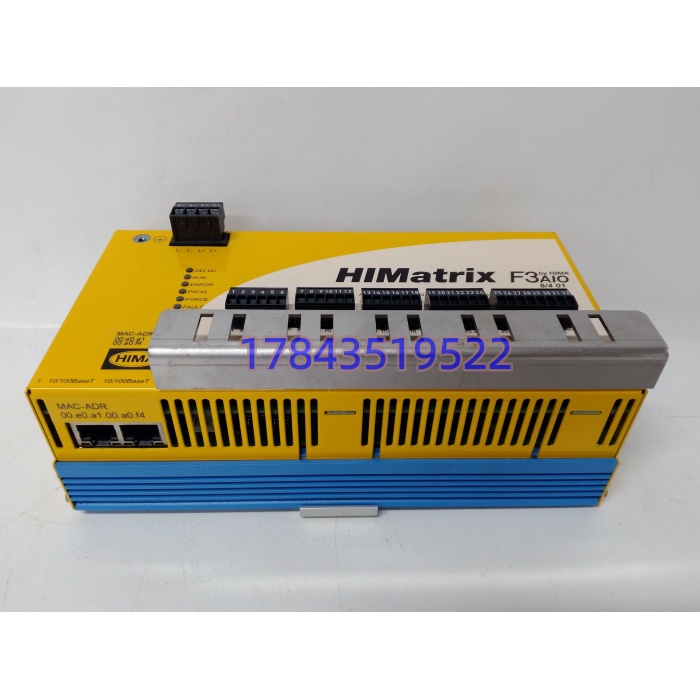

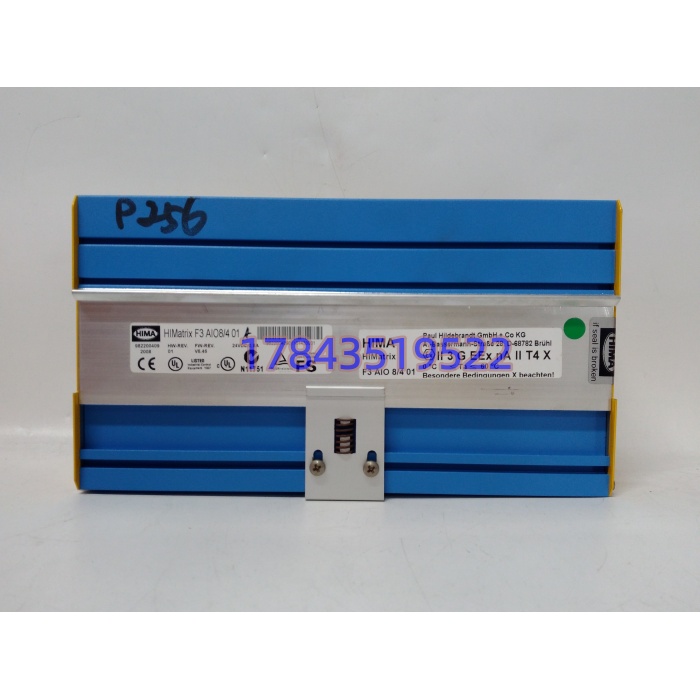

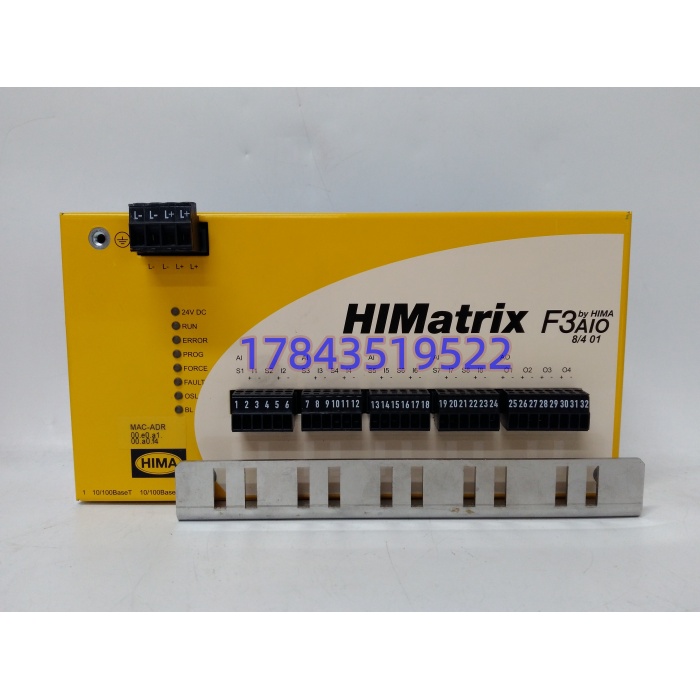

・型号：F3 AIO 8/4 01，物料号 982200409・品牌：HIMA 黑马・系列：HIMatrix F3 分布式安全仪表系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| I/O 通道 | 8 路安全模拟输入；4 路安全模拟输出 |
| 信号类型 | 4‑20mA、0‑10V DC，16 位模数转换分辨率 |
| 安全认证 | IEC61508 SIL3，可用于 SIS/ESD/F&G 系统 |
| 诊断能力 | AI 回路断线、短路检测；AO 负载、短路故障诊断，故障安全失效模式 |
| 系统总线 | HIMatrix F3 安全现场总线，和 F3 系列 CPU 组网 |
| 供电 | DC24V，模块本体供电 |
| 安装方式 | 标准 35mm DIN 导轨安装 |
| 面板指示 | 电源、总线通讯、模块故障、各通道状态 LED 指示灯 |
| 工作温度 | 0℃ ~ +60℃（机柜内部） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，机柜内使用 |
| 配套部件 | F3 系列 CPU、F3 总线电缆、端子接线配件 |
| 生命周期 | HIMatrix F3 全系列 EOL 停产；替代为 HIMatrix F5 系列对应 I/O 模块，硬件不兼容 |
| 软件 | 编程工具为 HIMatrix Safety Designer |
产品介绍
F3 AIO 8/4 01（982200409）是 HIMatrix F3 系统混合模拟量 I/O 模块，在一套卡件上同时实现安全模拟量采集与安全调节输出，大量用在化工 ESD、火气系统，既读取现场安全仪表的 4‑20mA 信号，也可以输出安全模拟信号去控制调节阀。坦白讲，F3 整套平台已经停产多年，国内石化、化肥大量存量装置还在跑这套系统。模块最常见故障：总线接口损坏、输入输出通道芯片受浪涌击穿；安全 I/O 一旦通道故障，对应安全回路会被旁路，不能长时间带病运行。F3 和 F5 系列硬件不能直接互换，升级需要改接线、重新做安全组态、SIL 验算。很多工厂会储备经过完整校验的备件，规避长采购周期带来的生产风险。模块本身不存储用户安全程序，程序存放于 HIMatrix 主 CPU 内。
应用场景与行业案例
痛点切入：我在现场碰到过该模块受现场仪表浪涌冲击，3 路 AI 通道报故障。安全系统通道故障必须尽快消除，原厂没有全新现货，调货周期久；故障期间只能做通道旁路，工艺存在安全隐患。典型场景：
- 石化炼化装置 ESD 紧急停车系统，安全模拟量采集、调节阀安全输出控制。
- 油气厂 F&G 火气系统，有毒可燃气体 4‑20mA 变送器信号采集。
- 化肥、煤化工工厂 HIMatrix F3 安全仪表系统。
- 制药、新材料工厂 SIS 联锁保护，安全模拟调节回路。
真实案例：某化工厂合成罐区 SIS 系统，F3 AIO 8/4 01 模块受仪表侧浪涌损坏 3 个 AI 通道，系统持续报安全 I/O 故障。现场没有备用模块，外部调货 23 天。故障期间对故障通道做旁路，工艺限制相关区域操作，班组增加现场仪表巡检频次。备件到货后，离线做通道校验，下载测试组态，接入系统核对全部测点，解除旁路；事后把 982200409 纳入 B 类安全备件台账。
