描述
产品深度介绍

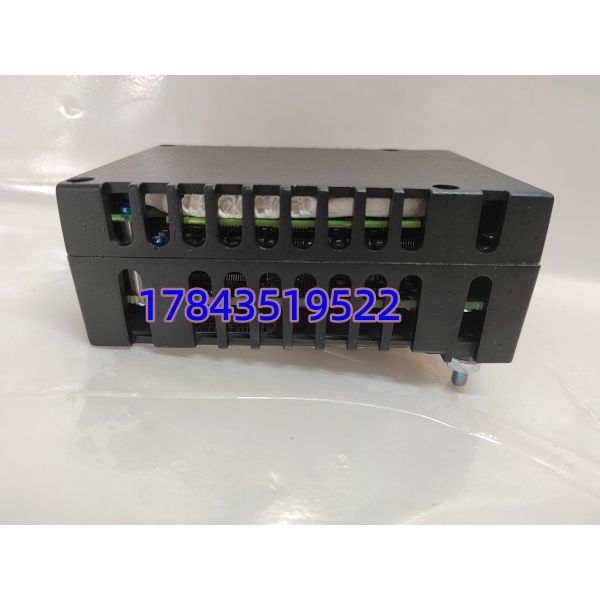

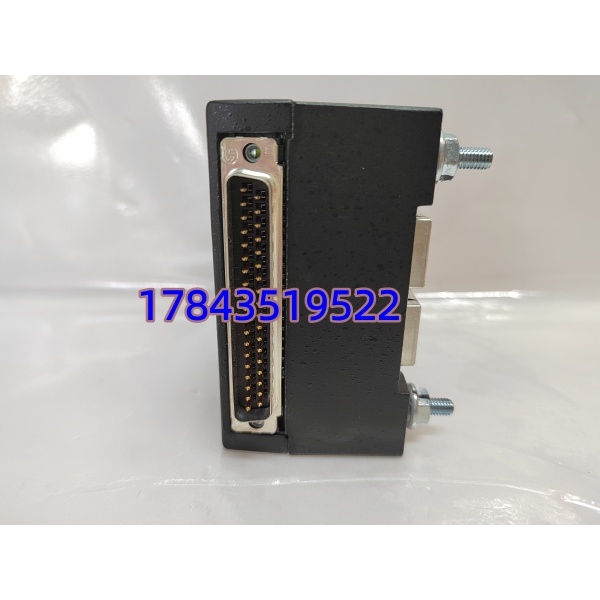

GE IS220PVIBH1A（336A4940CSP16）是Mark VIe 系统专用振动监测模块，用于发电、油气、化工等关键旋转设备的状态监测与故障诊断。模块提供 13 路差分输入，兼容电涡流探头、加速度计、速度传感器，可同时采集轴振、轴位移、瓦振与键相信号，数据经冗余以太网上传控制器，支撑预测性维护与 early fault detection。
符合 API 670 标准，支持多种采样帧率（3.125–100Hz），内置信号调理、滤波与峰值检测，精度达 **±0.5%，分辨率0.01g**。热插拔设计， triple-layer conformal coating，适应 – 30°C~+65°C 宽温与高振动工业环境。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 / 物料号 | IS220PVIBH1A / 336A4940CSP16 |
| 系统适配 | GE Mark VIe 分布式 DCS |
| 通道配置 | 13 路差分输入（1–8：振动 / 位移；9–12：仅位移；13：键相信号） |
| 传感器兼容 | 电涡流探头、加速度计、速度传感器（Velomitor） |
| 采样帧率 | 3.125 / 6.25 / 12.5 / 25 / 50 / 100 Hz |
| 精度 / 分辨率 | ±0.5% FS / 0.01g |
| 通讯接口 | 2×RJ45 10/100Mbps 冗余以太网 |
| 探头供电 | -24VDC，每通道 12mA |
| 工作温度 | -30°C ~ +65°C |
| 防护 / 涂层 | IP20，三防涂覆 |

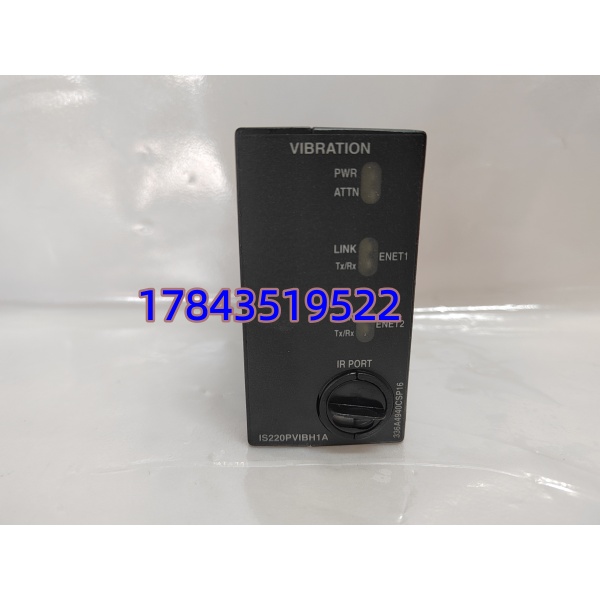

| 状态指示 | Pwr、Link、TxRx、Attn 四 LED |
| 尺寸（高 × 宽 × 深） | 82.5×41.9×121.4 mm |
| 重量 | 约 0.5 kg |
质量透明化检测流程
- 入库验收
- 原厂序列号 / 批次核验，GE 官网可查
- 外观：无划痕、金手指光亮、涂层完好
- 附件：合格证、手册、质保卡齐全
- 上机功能测试（Mark VIe 机架）
- 通道校验：13 路全通道信号采集、线性度与精度校准
- 冗余切换：双以太网口故障切换测试
- 传感器模拟：电涡流 / 加速度计信号仿真，键相信号识别
- 24 小时老化：满负载运行，温度 / 稳定性监测
- 电气与固件验证
- 供电：-24VDC 负载测试，纹波≤50mV
- 固件：Rev C/D 原厂最新版，配置备份
- 绝缘 / 耐压：符合 GE 标准，无漏电
- 最终质检与包装
- QC 签字合格标签，防静电袋密封
- 防震防潮包装，附完整 Test Report
技术避坑指南
- 传感器类型不匹配导致无信号
- 问题：通道 1–3 误接普通速度传感器，信号异常
- 避坑：
- 通道 1–8 可接加速度计 / 电涡流 / 速度；9–12 仅支持电涡流；13 为键相信号
- 上电前核对传感器类型与通道定义
- 冗余网口接线错误引发丢包
- 问题：双网口接同一交换机，未做冗余配置，数据中断
- 避坑：
- 双网口分接不同交换机，启用冗余协议
- 更换前记录原网口 IP / 掩码 / 网关
- 探头供电极性接反烧毁探头
- 问题：-24VDC 正负极接反，探头瞬间烧毁
- 避坑：
- 严格按端子标识接线：负端接探头正，正端接探头负
- 上电前用万用表确认探头端电压为 – 24VDC
- 安装空间不足导致过热保护
- 问题：模块紧贴侧板，散热不良，高温报警
- 避坑：
- 左右预留≥20mm，前后≥50mm 通风空间
