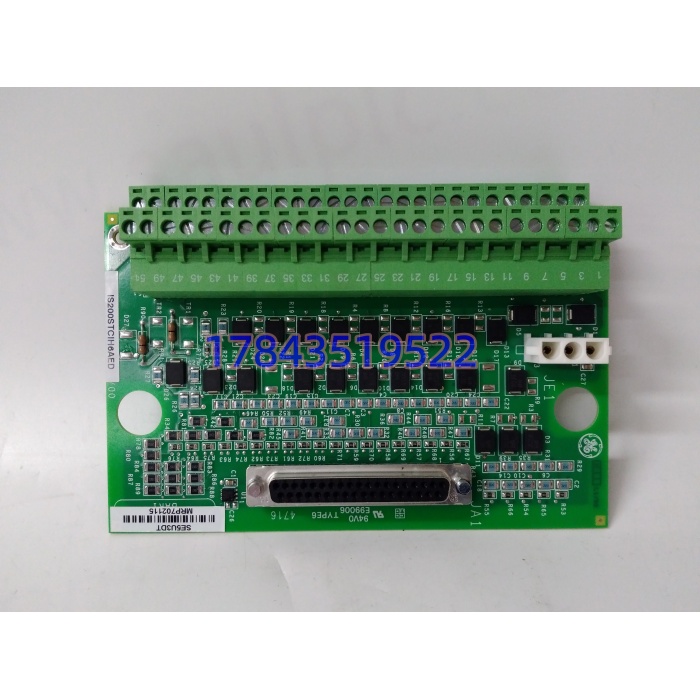

通用电气 IS200STCIH6AED | Simplex 触点输入终端板

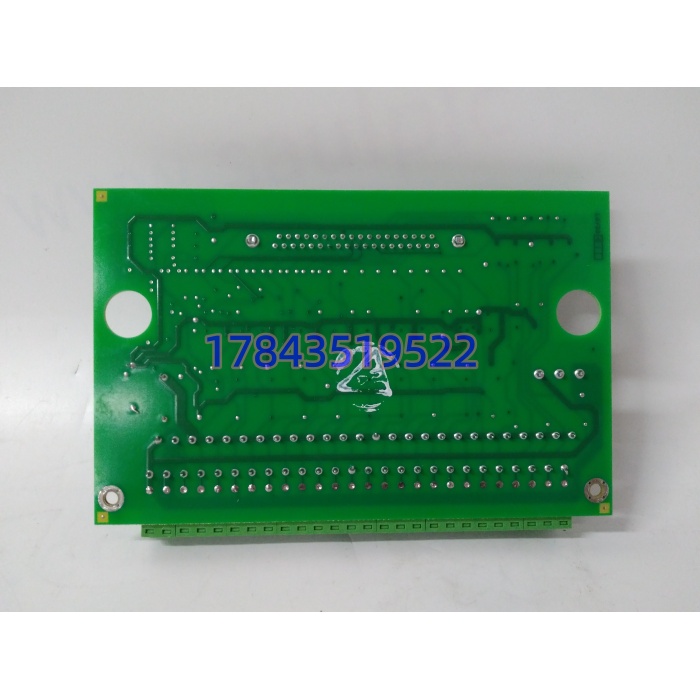

通用电气 IS200STCIH6AED | Simplex 触点输入终端板 - 图片 2

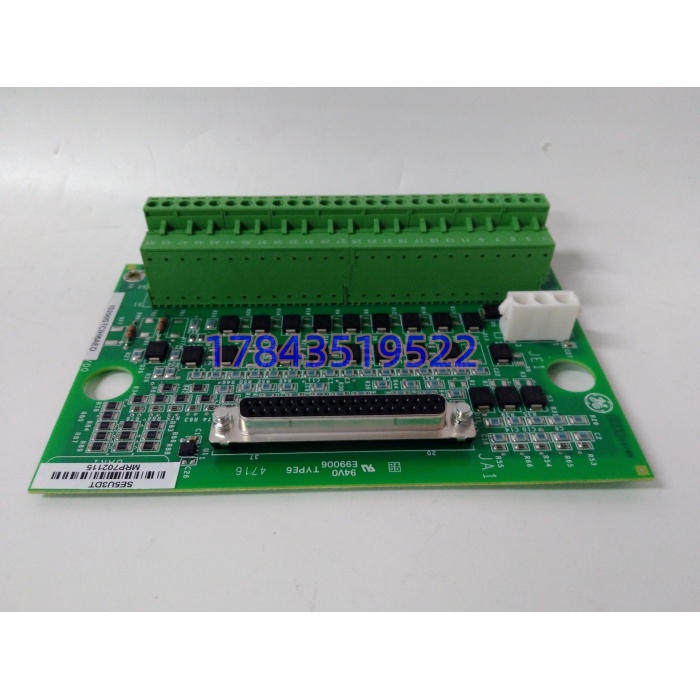

通用电气 IS200STCIH6AED | Simplex 触点输入终端板 - 图片 3
通用电气 IS200STCIH6AED | Simplex 触点输入终端板 - 图片 4

通用电气 IS200STCIH6AED | Simplex 触点输入终端板

原价为：¥8,767.00。当前价格为：¥6,787.00。

  • 型号：IS200STCIH6AED
  • 品牌：GE General Electric
  • 系列：Speedtronic Mark VIe / Mark VIeS 燃机汽轮机控制系统
  • 核心功能：STCI 单端触点输入板，采集现场干接点、继电器无源触点信号，把现场开关状态送入 I/O Pack 控制器，实现阀门反馈、辅机状态、联锁开关信号采集。
  • 产品类型：Simplex Terminal Contact Input（STCI）接触式输入端子板
  • 关键规格：24 路 DI 通道、24VDC 板载湿润激励电压、分组共地、每通道状态指示灯、37Pin D‑Sub 对接 I/O Pack、DIN 导轨 / 机柜平面安装，仅支持单工配置，不支持板卡硬件冗余。
我要购买
分类：

描述

产品详情

・型号：IS200STCIH6AED・品牌：GE・系列：Speedtronic Mark VIe

规格参数

  • 板卡全称：IS200STCIH6AED Simplex Terminal Contact Input Board
  • 适配系统：Mark VIe、Mark VIeS 控制器 I/O Pack 组件，不兼容老 Mark V DS200 机架
  • 通道数量：24 路独立干接点输入，分为 3 组，每组 8 通道，组内共地，非通道隔离设计
  • 信号类型：无源干接点、机械限位开关、继电器辅助触点
  • 板载激励：24VDC 湿润电压，板卡内部提供，无需外部回路电源
  • 接口：前端欧式接线端子；后端 37Pin D‑Sub 接口对接 I/O Pack 控制器
  • 状态指示：每通道独立 LED 状态灯，方便现场排查通道故障
  • 噪声抑制：内置 RC 浪涌吸收回路，抑制现场回路瞬态干扰
  • 安装方式：DIN 导轨金属托架安装，也可直接机柜平面螺钉固定
  • 工作温度：0℃ ~ +60℃，控制柜内部，无凝露
  • PCB 防护：工业三防涂层，适配电厂、炼化高污染机柜环境
  • 系统约束：硬件为 Simplex 单工设计，该板本身不能做硬件冗余，冗余需要上层 I/O Pack 做双冗余配置

产品介绍

（随机切入策略：E 维护者视角）现场维护 Mark VIe 经常遇到：上位报通道信号抖动，去现场测量触点通断是正常的，很多人直接去查现场开关，实际是 STCI 板内部输入回路老化。IS200STCIH6AED 是 Mark VIe 非常通用的数字量输入端子板，大量用来采集辅机启停反馈、阀位开关、联锁条件。严格来说，它和 TBCI 系列端子板不能混为一谈，TBCI 支持 125VDC 输入并且组间隔离；STCI 是 24VDC 湿润、组内共地，硬件定位不一样，不能直接互换。另外 IS200STCIH6A（不带 ED 后缀）硬件版本有差异，直接替换会出现通道识别异常。GE 对 Mark VIe 老 I/O 硬件逐步缩减产能，很多燃机、汽轮机组暂无整机升级预算，依靠存量备件维持联锁信号采集。采购必须完整核对全部后缀，不能简写 IS200STCIH6A。



应用场景与库存策略

端子板故障直接造成对应 24 路开关量信号全部丢失，联锁、设备反馈全部失效，原厂全新订货周期 18 周以上。

  1. 燃气电厂 Mark VIe 燃机机柜：辅机、阀位干接点采集，建议厂区共享备件库留存 1 块缓冲备件，入库前完成全通道信号测试。
  2. 炼化装置蒸汽轮机 Mark VIe 控制系统：各类联锁开关信号接入，优先选用经过通电老化测试货源。
  3. 自备电站老旧 Mark VIe 机组：装置列入中长期升级规划，不建议大批量锁货，保留最低安全库存。

真实案例：某联合循环电厂 STCI 板多通道信号异常，仓库备 IS200STCIH6A 无 ED 后缀版本。物理接口完全一致，上机后部分通道 LED 工作异常，I/O Pack 报通道组态不匹配。紧急调运 IS200STCIH6AED 现货耗时 4 天，期间部分辅机联锁回路被迫屏蔽。事后库存规范更新：Mark VIe 端子板完整型号 + 后缀建档，区分 STCI 与 TBCI 板卡。
