描述
关键技术规格
| 参数项 | 标准参数值 |
|---|---|
| 核心处理器 | Intel Pentium III 700 MHz 工业级处理器 |
| 用户运行内存 | 10 MB 电池备份 SRAM |
| 非易失闪存 | 10 MB Flash（存储用户程序、硬件配置） |
| 离散 I/O 容量 | 最大 32K 输入 % I、32K 输出 % Q |
| 模拟量容量 | 最大 32K AI 字、32K AQ 字 |
| 以太网接口 | 2 路 10/100M RJ45，内置二层交换机，单 IP 管理 |
| 串行通讯端口 | 3 路隔离串口：COM1/COM2 (RS232/485)+ 专用网管口 |
| 支持协议 | Modbus RTU 主从、SNP、SNTP 网络校时、Web/FTP 服务 |
| 总线架构 | VME64 标准背板，兼容全系列 RX7i、90-70 VME 模块 |
| 最大机架扩展 | 本地 8 个 VME 机架，远程 Genius 分布式 I/O 组网 |
| 供电规格 | VME 背板 5 VDC/±12 VDC 取电，整机典型功耗 18 W |
| 工作环境温度 | 0 ℃ ~ +60 ℃，超 60 ℃自动过热停机保护 |
| 整机尺寸 | VME 单槽 3U 标准尺寸 35 mm × 183 mm × 293 mm |
| 整机重量 | 0.7 kg |
| 配套编程软件 | Proficy Machine Edition (PME) |
| 原厂生命周期 | 已停产 EOL，市面仅库存全新与专业测试备件 |
| MTBF | ≥50,000 小时 |
产品深度介绍

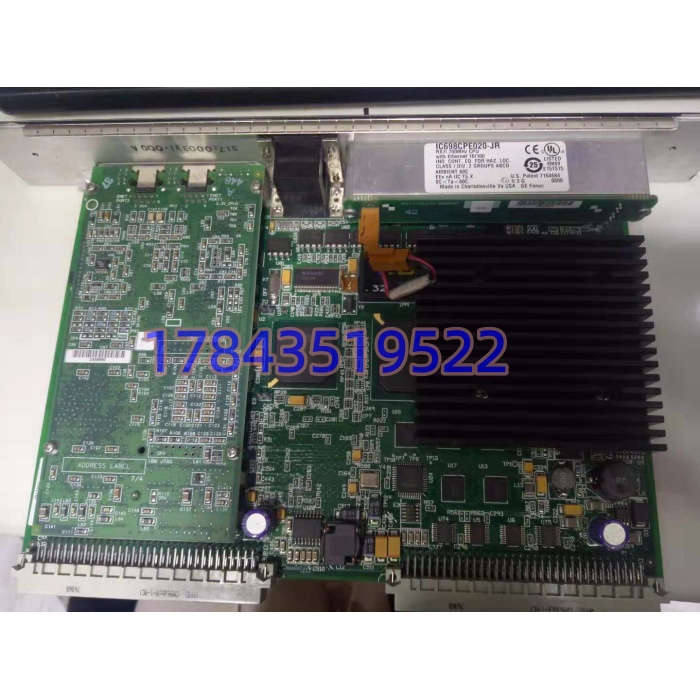

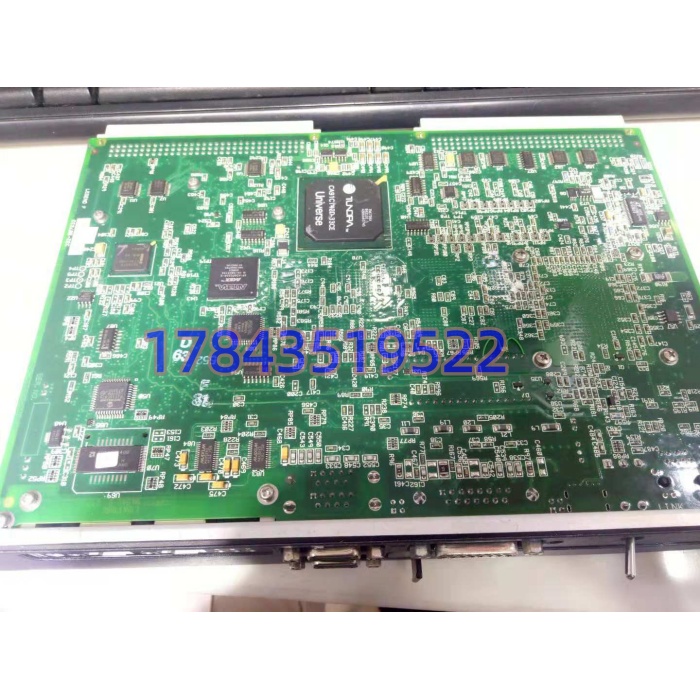

IC698CPE020-JR 是 GE RX7i 平台标准非冗余 VME CPU，搭载奔腾 III 700MHz 运算内核，适配 VME64 通用机架，可直接兼容老款 Series 90-70 数字、模拟、通讯 I/O 卡件。广泛配套火电机组辅控、冶金轧线、大型空压机、化工成套设备，承担设备联锁、PID 调节、远程 I/O 数据交互、上位 HMI 数据转发全套控制任务。
双以太网内置交换机设计，单 IP 即可实现设备控制网与上位监控网隔离，省去额外交换机硬件成本；三路独立串口可同时对接第三方仪表、变频、调试电脑，原生 Modbus 协议无缝对接第三方 DCS。板载大容量闪存，断电后完整留存程序与故障事件记录，配套备用电池保障 RAM 数据长期保存。原厂早已停止量产，存量 90-70 升级改造项目首选替换型号，机架槽位、背板总线完全通用，更换仅核对固件版本、完整备份工程即可上机，无需改造机柜布线，大幅缩短装置停机检修窗口，适配全年 24 小时连续运转工况。
常见问题解答
- 老哥，IC698CPE020-JR 支持机架带电热插拔更换吗？答：完全不支持热插拔。CPU 是整套 VME 机架控制核心，通电拔出会直接切断背板总线，全部 I/O 输出瞬间失效，风机、调门、传动设备失控极易引发冲料、跳机事故。更换前必须切断整套 VME 机架总电源，佩戴防静电手环，仅抓取面板拉手，禁止触碰背部 VME 金手指。之前钢厂技改带电拔卡，整条热轧辅线全线急停，清料恢复耗时 4 小时。
- 旧 CPU 是 IC698CPE020-JR，换新模块需要重新下载整套程序吗？答：必须完整下装全部工程、硬件组态、串口 / 以太网通讯参数。新机闪存空白，无任何逻辑与配置留存。拆卸旧 CPU 前用 PME 完整备份项目；新机上电核对固件大版本，下载完成后复位 CPU，等待双网口、串口通讯灯全部正常闪烁再切 RUN 自动模式。
- IC698CPE010、CPE020、CPE030 三款能不能直接互换？答：VME 物理插槽通用，但主频、内存容量存在差距。CPE010 为 300MHz 小内存，仅适合小型简单逻辑；CPE020 标准 700MHz 10MB 存储，适配中型产线；CPE030 升级大容量内存，复杂多回路工艺专用。混用会出现程序内存溢出、扫描周期过长导致控制滞后，采购前确认工程程序总容量。冗余需求不能用 CPE 系列，必须选 CRE020 冗余 CPU。
- 怎么确认你们发的是全新原装，不是翻新维修板？答：每块 CPU 带原厂机身序列号、激光防伪铭牌、出厂检测合格证；入库使用 Fluke 115C 万用表做绝缘、通断检测，搭建完整 RX7i VME 机架连续 24 小时跑逻辑、以太网、Modbus 满载测试，出库附带纸质完整检测报告。翻新维修件会提前标注成色，PCB 动焊、金手指磨损、散热片拆装痕迹绝不混充全新货源，支持远程视频通电查看全部状态指示灯。
- 固件版本不匹配上机后会出现什么故障？答：轻则以太网频繁断连、Modbus 点位数据丢失，重则 CPU 红色 FLT 故障灯常亮，整套机架 I/O 无输出。早年自备电厂技改，维护人员安装高固件版本 CPU，原有 PME 编程软件版本过低，底层总线协议校验不兼容，锅炉辅机联锁全部失效，只能就地手动操作。采购前提供旧 CPU 固件号，我们可预刷匹配固件版本。
- 现场变频器干扰强，以太网与串口布线有哪些避坑要点？答：以太网使用工业屏蔽双绞线，屏蔽层机柜单端接地；串口 Modbus 线缆采用双绞屏蔽线，和动力电缆间距≥40 cm；禁止强弱电线缆同金属线槽铺设。很多现场简化布线，每班都会出现通讯闪断、PID 调节波动，增加人工值守工作量。另外 CPU 散热片不能被线缆遮挡，高温会触发过热停机。
- 质保多久？误接线烧毁是否保修，能远程协助调试吗？答：全新原装整机质保 12 个月，人为错接 380V 高压、静电击穿、带电拔插、电池漏液腐蚀造成硬件损坏不在质保范围。发货前提供工程备份、网口 / 串口参数配置、固件核对完整操作要点；上机出现通讯报错、逻辑不运算、过热告警故障，可安排资深 GE RX7i 工程师远程线上排查程序与线路故障。
