描述
产品深度介绍

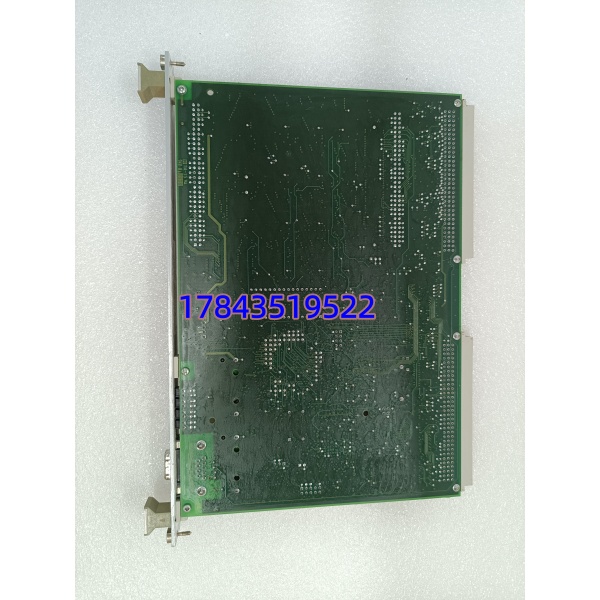

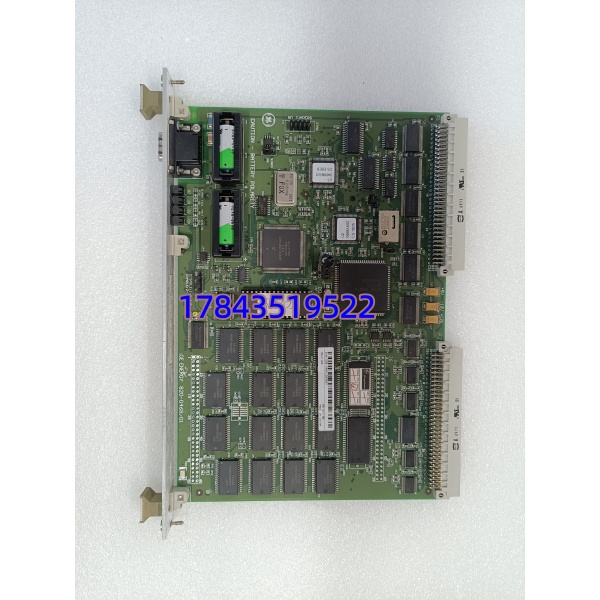

GE WESDAC D20ME 是 GE D20 系列的核心通讯与控制单元，面向电力配网、水电站、油气场站及工业 SCADA 系统，承担协议转换、数据集中、远程监控与控制逻辑执行功能。本体不带本地 I/O，通过扩展 I/O 模块实现测点采集，最大可扩展4000 点 I/O。
采用32 位 RISC 实时处理器，双网口冗余，7 路光电隔离串口，支持 DNP3、Modbus、IEC60870‑5‑101/104、IEC61850 等电力标准协议，适配严苛工业环境（‑40°C~+70°C），支持断网续传、历史数据缓存与冗余电源。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | WESDAC D20ME（820‑0468/00） |
| 处理器 | 32 位 RISC，实时操作系统，逻辑运算≤0.22ms/K |
| 内存 | 16MB Flash + 8MB RAM；512KB NVRAM（掉电保护） |
| 通讯接口 | 2×10/100Mbps 以太网（双冗余）；7×RS‑232/485 可配串口（光电隔离） |
| 支持协议 | DNP3、Modbus TCP/RTU、IEC60870‑5‑101/104、IEC61850（GOOSE/MMS 可选） |
| 扩展能力 | 适配 D20 系列 I/O 模块，最大 120 个，4000 点 I/O |
| 电源 | 24–60VDC / 85–264VAC；冗余可选；功耗约 12W |
| 工作温度 | ‑40°C ~ +70°C（宽温）；三防涂层可选 |
| 尺寸 / 重量 | 3U Eurocard（19″机架）；约 1.5kg |
| 认证 | UL、CE、IEC61850‑3、IEEE1613（电力行业标准） |
质量透明化检测流程
- 入库验收：核对型号 820‑0468/00，检查 PCB 无腐蚀、金手指无氧化、电容无鼓包。
- 固件与内存校验：读取固件版本，检测 Flash/RAM/NVRAM 读写正常，掉电数据保存有效。
- 通讯全测试：双以太网 IP 配置、冗余切换正常；7 路串口 RS‑232/485 模式切换无误，协议收发正常。
- 高温老化：60°C 连续运行 24 小时，无死机、无通讯中断、温升正常。
- 包装出库：防静电袋密封，贴 QC 合格标签，附测试报告与序列号溯源信息。
技术避坑指南
- 与 D20ME II 版本混淆
- 问题：D20ME（7 串口）与 D20ME II（不同串口配置）固件不互通，直接替换导致通讯失败。
- 避坑：替换前核对型号 + 部件号 + 固件版本，D20ME 专用固件不可混用。
- 串口模式配置错误
- 问题：串口误设为 RS‑232（现场为 RS‑485 总线），导致数据收发异常。
- 避坑：7 路串口软件可配，按现场总线类型（232/485）逐一配置，终端电阻仅总线末端开启。
- 双网口冗余设置不当
- 问题：双以太网同网段未设冗余，或路由模式错误，导致网络风暴 / 数据丢包。
- 避坑：双网口设独立 IP + 冗余协议，跨网段配置静态路由，避免同网段冲突。
- 扩展 I/O 模块不兼容
- 问题：接入非 D20 系列 I/O 模块，背板通讯失败、无法识别测点。
- 避坑：仅适配D20 系列专用 I/O 模块（DI/DO/AI/AO），扩展前核对模块型号清单。
