描述
产品详情
・型号：WESDAC D20ME・品牌：GE・系列：D20/D200 变电站自动化平台
规格参数
| 参数项 | 参数值 |
|---|---|
| 处理器 | 32 位 RISC 处理器，主频 40MHz |
| 内存存储 | 512KB SRAM（板载 3.6V 锂电池备份），2MB Flash 存放固件、组态程序 |
| 总线 | VME 总线，D20‑Link HDLC 高速 I/O 扩展链路 ×2 路 |
| 通讯接口 | 7 路可配置 RS232/RS485，1 路维护调试串口，以太网接口 |
| 支持规约 | DNP3、Modbus RTU/TCP、IEC‑60870‑5‑104、D20‑Link 专有协议、可选 Profibus‑DP |
| I/O 扩展 | 适配全套 D20 系列 DI/DO/AI/AO/RTD 模块，最大可扩展约 4000 点 I/O |
| 供电 | 取自 D20 机箱背板 DC20‑60V，整机功耗较低，带反接、浪涌保护 |
| 工作温度 | -20℃ ~ +70℃，机柜 IP20 安装，非冷凝环境 |
| 存储温度 | -40℃ ~ +85℃ |
| 故障高发器件 | 板载备份锂电池、电解电容、VME 金手指、串口驱动芯片、Flash 芯片 |
| 生命周期 | 原厂停产，Last‑time‑buy 已截止，无全新原厂期货，只有拆机、翻新备件 |
| 静电要求 | 拆装必须佩戴防静电手环，VME 背板对静电敏感 |
产品介绍

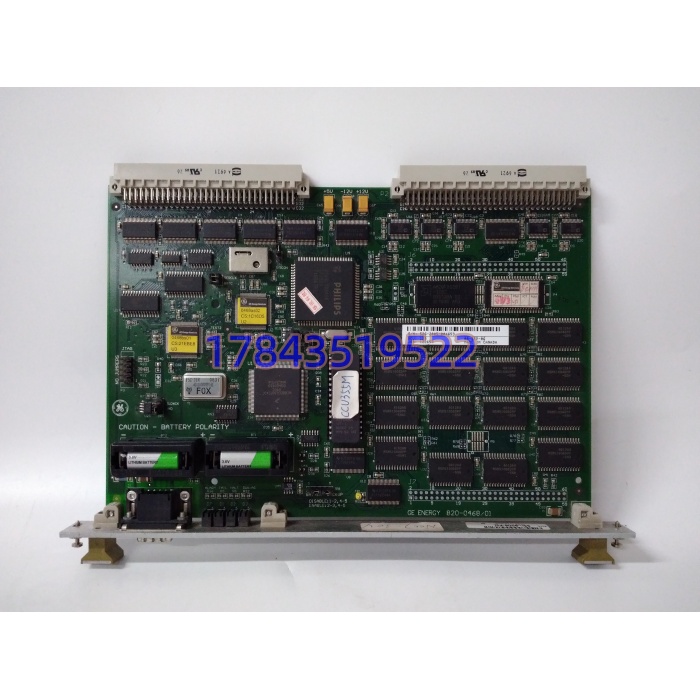

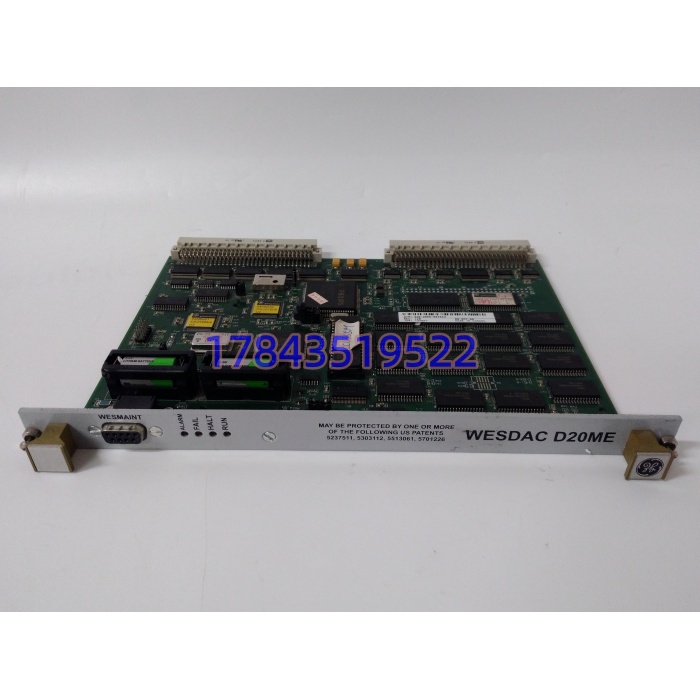

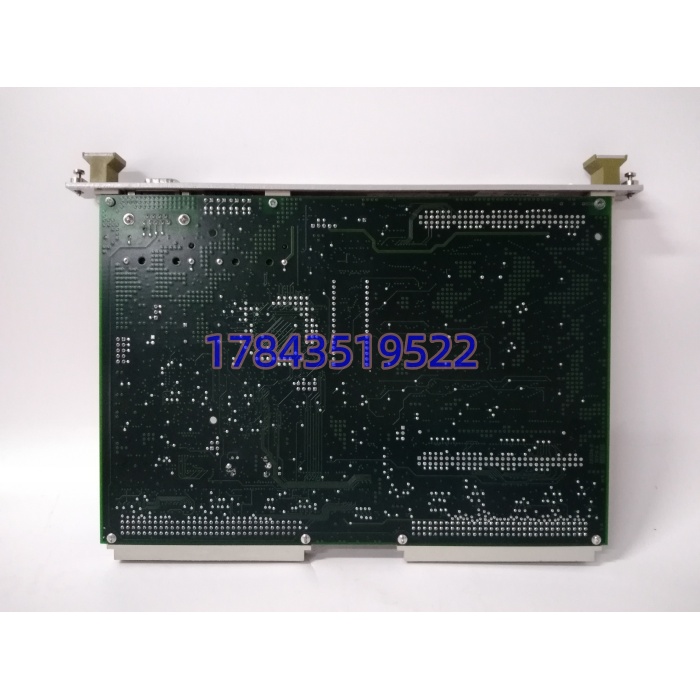

WESDAC D20ME 是 D20/D200 平台的核心 CPU 板，属于电力行业经典老款 RTU 控制器，大量用在变电站、电厂厂用电、新能源场站，负责遥信、遥测、遥控、遥调，和调度 SCADA 主站做数据交互，支持双机冗余运行。板上 SRAM 依靠板载锂电池做掉电备份，组态逻辑、远动参数保存在 Flash 内部。
坦白讲，这套硬件服役大多超过 15 年，最常见故障就是备份电池耗尽，造成 SRAM 内实时数据丢失，严重时组态被破坏；机柜高温会加速板卡电解电容老化，出现随机重启、串口断连。D20ME 不能直接拿 D20MX 盲替换，硬件机箱、组态软件、固件版本完全不一样，迁移改造工作量很大。很多现场故障现象为：时好时坏，冷机正常，运行升温之后报错，很容易误判是通讯链路问题。
应用场景与行业案例
痛点切入：我在现场遇到过，变电站 D20ME 电池失效，一旦全站断电重启，RTU 组态部分丢失，调度侧全部遥信遥测失效，直接影响调度监控。故障属于偶发，平时带电运行看不出问题，只有全站失电才暴露；整套站没有预算做完整改造，只能找同型号备件做轮换储备。
典型场景：
- 35kV‑110kV 传统变电站自动化 RTU：采集开关量、模拟量上送调度，实现遥控分合断路器。
- 火电厂、水电厂厂用电监控系统：厂用电 SCADA 远动测控单元。
- 风电、光伏老场站监控系统：存量场站远动装置，不允许大规模改接线。
- 油气管道、水厂泵站远程监控：工业领域大型 RTU 采集控制。
真实案例：某 110kV 变电站 WESDAC D20ME 长期运行，一次全站停电检修后，RTU 上电部分组态丢失，调度后台大量测点坏点。排查确认板载备份锂电池电压跌到 2V 以下。采购拆机完整测试的 D20ME 备件，静电防护下完成 CPU 板更换，下装完整组态，核对 DNP3 规约、点表，全站和调度对点全部正常。之后运维把该控制器纳入关键备件清单，定期抽检在用板卡电池电压。
