描述
产品详情

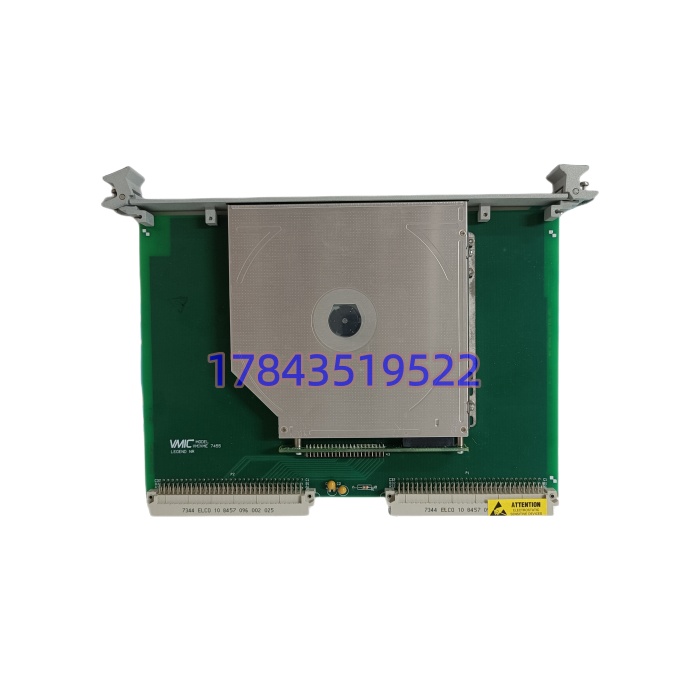

・型号：VMIVME‑7455・品牌：GE VMIC・系列：VMIVME VME 总线工控系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | 6U 高度，单槽 VME 板卡，内置工业 CD‑ROM 光驱组件 |
| 总线接口 | VMEbus P2 连接器，由 VME 背板供电 |
| 光盘支持 | CD‑I、Video CD、Enhanced CD、CD‑PLUS 多会话光盘格式 |
| 安装方式 | 标准 VME 机箱插槽安装 |
| 供电 | VME 背板 5V 直流供电 |
| 工作温度 | 0℃~+55℃机箱内部 |
| 储存温度 | -40℃~+85℃ |
| 防护等级 | IP20，柜内安装 |
| 重量 | 约 1.7kg |
| 故障高发器件 | 光驱激光头、P2 连接器针脚、板载电解电容、光驱传动机构 |
| 硬件状态 | 原厂停产；市面流通 NOS 库存件、拆机校验备件 |
产品介绍
VMIVME‑7455 不是 CPU 板，也不是 I/O 采集板，是 VME 机箱专用光盘外设板。早期 VME 工控系统没有 USB，软件、固件、归档数据依靠 CD 光盘介质，这块板卡就是给 VME 主计算机增加光盘读写通道，用来下装系统软件、读取归档光盘数据，板卡通过 P2 连接器和 VME 主 CPU 交互数据，本身不运行用户程序，操作系统、应用程序全部运行在 VME 单板计算机上。
我在现场遇到过不少踩坑。很多人拿到这块板误以为是 CPU 或者 I/O 板，上机之后没有任何采集输出。光驱激光头老化是该备件最高发故障，现象就是光盘读不出、读盘报错，容易被误判 VME 主机故障。P2 插槽针脚变形、氧化，会出现主机识别不到光驱。老板卡电解电容老化，会出现板卡随机不识别。
应用场景与行业案例
痛点切入：老 VME 工控系统，VMIVME‑7455 损坏，系统就失去光盘读取能力，无法做软件重装、固件升级，历史归档光盘数据无法读取。型号已经停产，没有全新原厂件；备件到货后，必须确认光驱读盘能力完好，不能只看外观完好。
典型场景‑ 冶金老产线 VME 控制系统：系统固件、软件光盘安装与升级。‑ 测试测量 VME 平台：读取光盘上的历史测试数据、配置文件。‑ 在运老设备维护：光驱读盘失效、P2 连接器损坏，采购备件恢复光盘外设能力。
真实案例某老冶金测试 VME 系统，主机无法读取 CD 光盘，一开始怀疑 VME 主 CPU 故障，更换 CPU 故障依旧。排查确认 VMIVME‑7455 光驱激光头老化，无法识别光盘。更换拆机完好备件，整机可以正常读取 CD 介质，软件安装、历史数据读取全部恢复。工程师事后感慨，VME 机箱里这种外设板卡，很容易被当成 CPU 或者 I/O 板，故障排查要分清板卡功能定位。
