描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | VMIVME-4140-001 (VMIVME4140) |
| 总线类型 | VMEbus (VME64兼容) |
| 通道数 | 16路差分/单端可选 |
| 分辨率 | 16位 (含1位符号位) |
| 输出电压范围 | ±10V、±5V、0-10V (软件可选) |
| 输出电流范围 | 0-20mA、4-20mA (需外接负载电阻) |
| 转换速率 | 100kHz (所有通道总吞吐率) |
| 精度 | 满量程的 ±0.05% (25°C) |
| 温漂 | ±15 ppm/°C (典型值) |
| 输出驱动能力 | ±10mA (电压输出) |
| 隔离电压 | 500V DC (通道与背板间) |
| 功耗 | +5V @ 1.2A, ±12V @ 200mA |
| 工作温度 | 0°C 至 +55°C |
| 存储温度 | -40°C 至 +85°C |
产品深度介绍

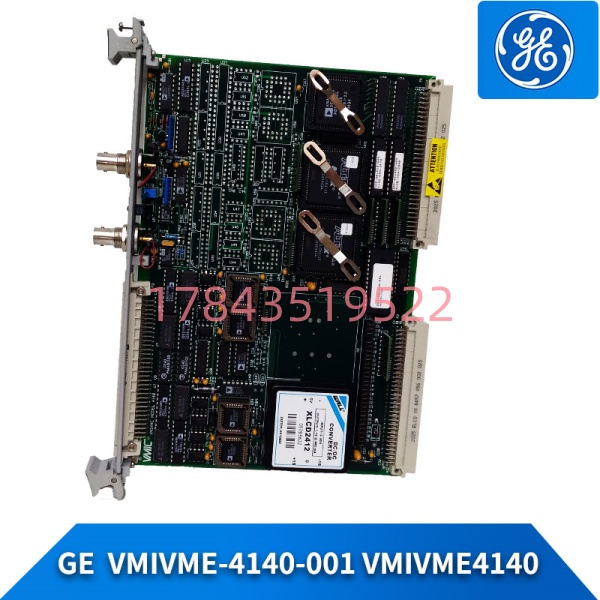

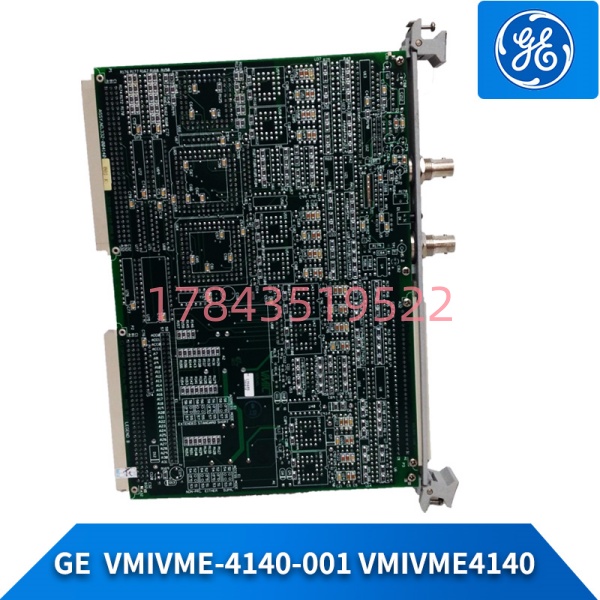

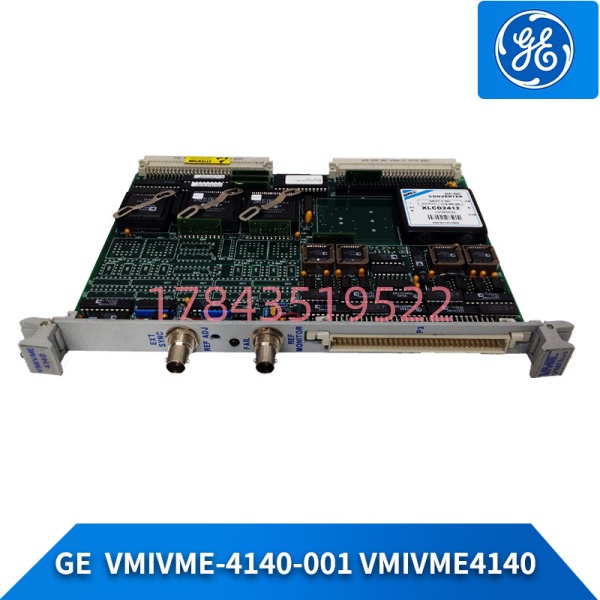

GE VMIVME-4140-001是原VMIC公司（后被GE收购）推出的VME总线16通道高精度模拟量输出模块。该模块专为工业数据采集、测试测量和自动化控制系统设计，可直接插入VMEbus机箱，与VME控制器（如VMIVME-7807、VMIVME-7698）配合使用。
核心价值在于它的通道密度和分辨率平衡。16个通道塞进单槽VME模块，同时保持16位分辨率，这在同类产品中算得上”能装又能打”。实际工程中，一块卡就能搞定一套振动测试台的16路激振信号输出，省了机箱槽位，也省了预算。另外，电压/电流输出可软件配置，不用跳线，现场改信号类型时不用拆机箱——这个设计虽然小，但用过的人都知道多省事。
应用场景与行业案例
工程痛点：信号输出通道不够，机箱槽位已满
半年前，西安某航空测试台的项目经理老李找到我，说他们那个VME系统遇到个麻烦：原有的一块8通道AO卡坏了，但槽位只剩一个空的。如果要换16通道的卡，得先确认背板带宽够不够，还得担心新卡和老控制器的驱动兼容性。
这种事儿在VME系统里太常见了。机箱就21个槽，CPU、通讯、采集卡占掉大半，留给输出的位置往往就两三个。通道数不够？换大容量卡是唯一出路，但得有人敢拍板说”能用”。
典型应用场景
- 航空发动机测试台 – 振动激励信号输出
需要16路独立波形信号（正弦、随机、扫频）同时输出。16位分辨率保证信号平滑度，避免激振器出现台阶感。 - 大型结构疲劳试验 – 多通道加载控制
桥梁、风电叶片的静力/疲劳测试，每路输出控制一个液压伺服作动器。通道间相位差必须小，VME总线的背板中断响应比PCI快得多。 - 半实物仿真系统 – 信号模拟器
在环仿真中模拟多路传感器信号（压力、温度、转速）输出给被测控制器。要求更新速率快且同步，16通道并行刷新比串行通讯方案靠谱。 - 军工雷达伺服控制 – 天线指向驱动
相控阵雷达的移相器控制电压需要多路精确输出。VME的工业级可靠性和宽温范围，是这类场景不选商用卡的原因。 - 科研加速器束流控制 – 磁铁电源设定值
粒子加速器中，几十块磁铁电源的电流设定值需要同步更新。VME总线的多板卡同步触发机制，别的总线做不到这个精度。
案例：某航空试车台的紧急替换
去年年底，沈阳某航空发动机试车台的一块8通道AO卡坏了。这台子正在跑一个重点型号的持久试车，每天烧油就烧掉小二十万。
试车台主管刘工打电话过来，声音都变了：”兄弟，我这有个槽位，只能插单宽卡，你帮我找块16通道的，型号无所谓，只要VME就行。”
我查了库存，VMIVME-4140有现货。但有个问题——他的老系统用的是VMIC原厂的驱动，版本是2008年的。我们不敢赌兼容性。
怎么办？我们把自己库里的VME控制器（VMIVME-7807）搭了个测试环境，把VMIVME-4140插上，用他发过来的老驱动跑了一遍。所有通道输出正常，精度测了12个点，最大误差0.08%。
测试报告和视频一起发给刘工。他看了说：”行，就它。”
模块发过去后，刘工那边从拆包装到系统恢复，用了不到两个小时。事后他发微信说：”你们那个测试报告省了我半天时间——我不用自己再跑一遍通道验证了。”
