产品深度介绍

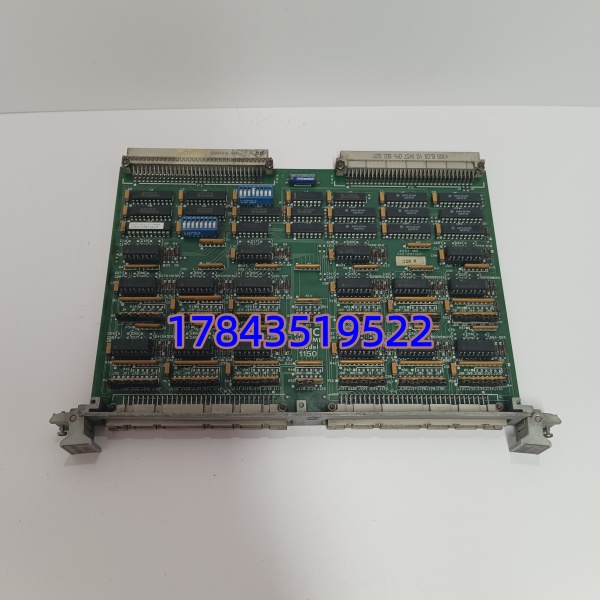

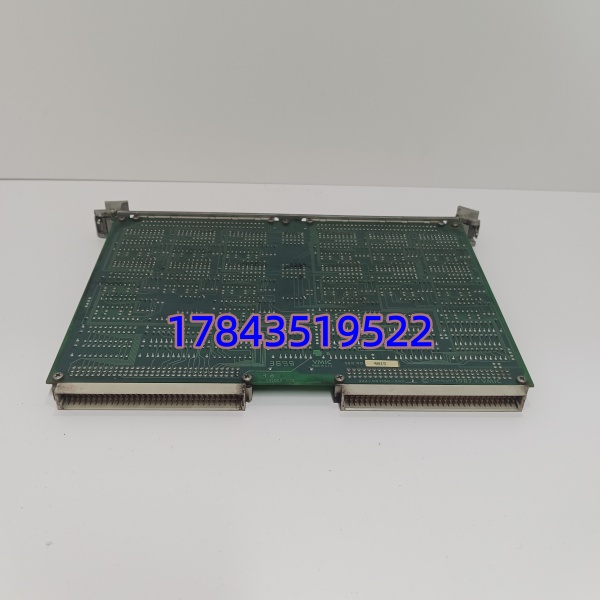

GE VMIVME1150 是一款VME 总线架构的 64 位光学耦合数字输入模块，专为工业强干扰环境设计，用于采集现场开关、继电器、传感器等设备的数字状态信号。模块采用高密度光耦隔离设计，每通道具备 1000V 持续隔离电压，有效抑制地环流与 EMI 干扰。
采用标准 6U 单槽 VME 尺寸，兼容 VME64x 总线，支持 8/16 位数据传输，访问时间≤250ns。广泛应用于电力、冶金、轨道交通、军工测试等需高可靠信号采集的场景，是老旧 VME 系统扩容与备件替换的主流选择。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | VMIVME1150 |
| 通道配置 | 64 路光耦隔离数字输入，8 组 ×8 位 |
| 输入电压范围 | 5VDC ~ 48VDC（兼容干 / 湿接点） |
| 隔离强度 | 1000V（持续），7500V（脉冲） |
| 总线接口 | VME64x，支持 D8/D16 传输 |
| 访问时间 | 最大 250ns |
| 连接器 | 双 DIN 兼容 I/O 连接器 |
| 工作温度 | -20°C ~ +70°C（扩展级 – 40°C~+85°C） |
| 尺寸 / 重量 | 6U 单槽（160×233mm），约 1.5kg |
| 特性 | 通道独立寻址、滤波可选、短路监控 |
技术避坑指南
- 总线地址冲突
- 风险：多 VME 模块地址重复，导致总线挂死、数据错乱
- 避坑：更换前记录旧地址；新模块通过 DIP 开关设为未占用地址
- 案例：现场新模块地址与 CPU 冲突，上电后系统无响应，改地址后恢复
- 输入电压不匹配
- 风险：输入电压超 5–48VDC 范围，导致通道烧毁或误触发
- 避坑：核对现场信号电压；高压信号需加装分压或隔离继电器
- 警示：曾有工程师接入 220V AC 信号，烧毁整板光耦，损失惨重
- 屏蔽层两端接地
- 风险：屏蔽层两端接地形成环流，引入干扰导致信号抖动
- 避坑：严格单端接地（机柜侧接地，现场侧悬空）
- 经验：现场两端接地后，信号误触发率达 30%，单端接地后正常
- 忽视 ESD 防护
- 风险：静电击穿光耦或逻辑芯片，模块报废
- 避坑：拆装全程戴防静电手环，在防静电垫上操作
- 提醒：干燥季节 VME 模块静电敏感，务必规范操作
常见问题解答（FAQ）
Q1：VMIVME1150 支持热插拔吗？A：不支持。VME 总线模块无热插拔设计，带电插拔会导致背板电压波动、连接器烧毁甚至系统崩溃，必须断电更换。
Q2：可以直接替换旧款 VMIVME-1150 吗？A：硬件完全兼容，可直接安装，但需重新设置 DIP 开关地址并核对通道配置。新旧款光耦参数一致，替换后无需重新编程，直接读取通道数据即可。
Q3：质保多久？出现故障如何处理？A：提供 12 个月质保（非人为损坏）。质保覆盖光耦失效、逻辑故障等硬件问题；错接高压、进水、静电损坏等不在范围内。售后可远程协助诊断配置问题，1 年内非人为故障可换货。
Q4：64 个通道可以分组配置吗？A：可以。模块分为 8 组，每组 8 通道，每组可独立设置输入类型（电压 / 电流源）、触发极性（正 / 负）及滤波选项，适配不同现场信号需求。
Q5：适配哪些 VME 系统？A：兼容 VME64x、VME32 总线标准，可用于 GE VMIVME 系列 CPU（如 VMIVME7750）、Motorola MVME 系列等主流 VME 控制器，支持 VxWorks、Linux、Windows 系统驱动。
