关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 总线标准 | VME64 并行总线 |
| 板载处理器 | 工业级嵌入式处理器 |
| 板载内存 | 标配大容量固态内存，掉电数据保护 |
| 存储介质 | 板载闪存，支持系统程序本地存储 |
| 对外接口 | 以太网接口、多路 RS-232/485 串口 |
| 工作电压 | 5V DC、±12V DC（背板供电） |
| 整机功耗 | 典型值 ≤18 W |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -20 ℃ ~ +70 ℃ |
| 外形规格 | 标准 6U VME 单板尺寸 |
| 防护特性 | 板级防浪涌、光电隔离，抗工业电磁干扰 |
| 兼容架构 | 全系列标准 VME 机箱与背板 |
产品深度介绍

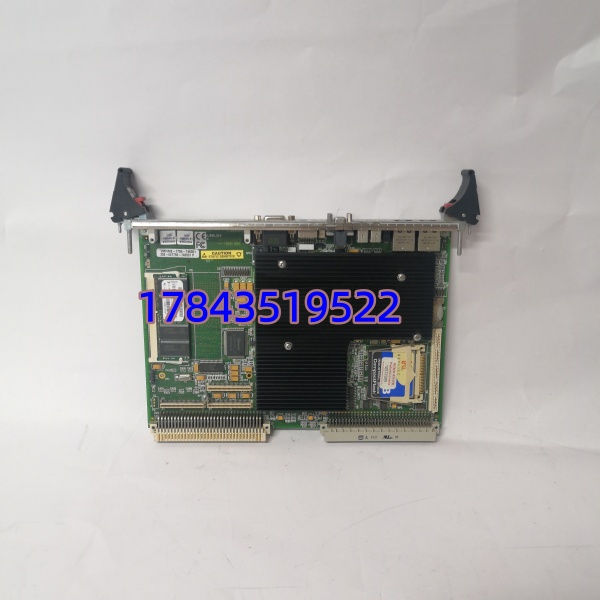

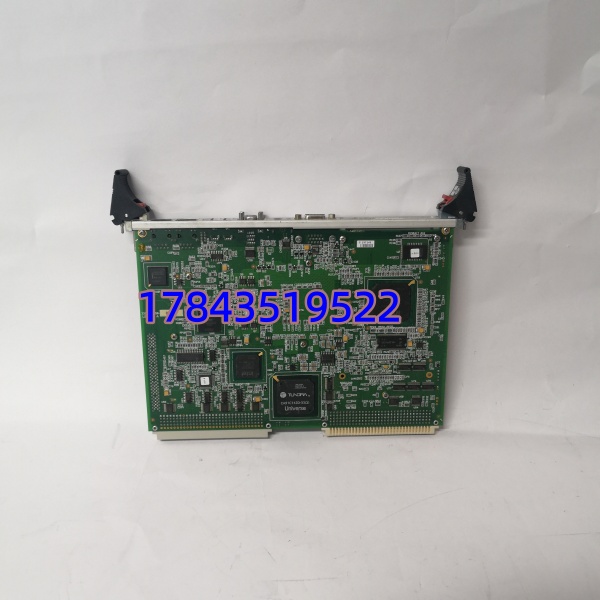

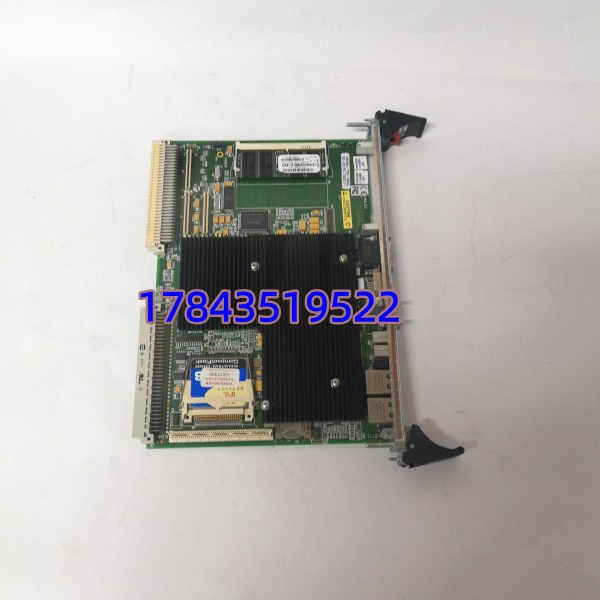

GE VMIVME-7750-746001 是标准 6U 规格的 VME 总线主控板卡，长期应用于工业控制、数据采集、大型设备监控等场景。板卡依托成熟的 VME64 总线架构，作为整套机箱的核心运算单元，统筹调度机箱内各类功能板卡，完成逻辑运算、信号处理以及内外数据交互。
板卡集成以太网与多路串行接口，可对接上位监控平台与现场仪表设备，适配多种工业通信协议。硬件采用宽温工业器件，电路做抗干扰强化处理，能够长期运行在工厂、电站等复杂电磁环境中。目前大量存量设备仍在使用该型号，是老旧 VME 系统维修、改造的核心替换备件。
质量透明化检测流程
- 入库验收检测核对原厂装箱单据、机身序列号与完整型号，完成货源溯源。检查电路板、金属面板无划痕、腐蚀、维修焊接痕迹，元件无发黄老化。清点配套说明书、出厂合格证、质保卡等附件。
- 上机功能测试测试环境采用标准 VME 原厂机箱及配套背板。完成通电自检，逐项核验指示灯状态；测试 VME 总线通信、以太网、多路串口数据收发；执行 24 小时满载连续运行测试，全程监测板卡温升，出具正式测试报告，可同步提供测试照片与视频。
- 电气参数测试使用 500V 摇表开展绝缘电阻测试，数值大于 10 MΩ；完成接地连续性、回路导通测试。按工业标准执行耐压测试，无击穿、漏电现象。使用 Fluke 115 万用表实测整机功耗，符合标称参数。
- 固件 / 配置验证读取并记录板卡当前固件版本，建立台账存档。记录出厂默认拨码、跳线配置，方便现场比对复刻。
- 最终质检与包装质检员逐项核验检测项目并签字，粘贴质检合格标签，标注检测日期。板卡装入专用防静电袋密封，外层包裹气泡膜，搭配硬纸箱完成防震、防潮打包。
技术避坑指南
1. 固件版本不匹配
- 问题：新旧板卡固件版本差异较大，导致 VME 总线寻址失败、系统无法启动。
- 避坑：更换前读取原有板卡固件版本，采购时明确版本要求；版本不兼容时，在专业人员协助下刷新适配固件。
- 案例：现场更换板卡后整机反复重启，排查后发现新固件版本过高，与机箱内其他旧板卡协议不匹配，降级固件后恢复正常。
2. 拨码与跳线配置错误
- 问题：板卡地址、总线模式、终端电阻依靠拨码设置，参数错误直接造成总线瘫痪。
- 避坑：拆卸前务必拍照记录，新板卡严格复刻原有设置；总线终端电阻仅在整条总线首尾两端开启。
- 提醒：这是现场高频出错点，拍照留存配置是最简有效的防范方式。
3. 接口线缆定义不符
- 问题：串口、网线针脚定义存在版本差异，仅凭经验接线会引发通讯故障。
- 避坑：对照设备原厂接线图纸施工，区分信号正负极；通讯线缆远离大功率动力电缆，屏蔽层采用单端接地。
- 警示：工业现场电磁干扰复杂，接线不规范会出现间歇性断连、数据乱码。
4. 整机电源负载超限
- 问题：机箱内多块板卡叠加功耗，电源输出压降过大，主控板卡频繁复位。
- 避坑：统计机箱所有板卡总功耗，供电电源预留 20% 以上容量余量；关键设备配置双路冗余供电。
- 数据：单块 VMIVME-7750 典型功耗 18W，多板卡组合需重新核算电源负荷。
