产品详情
・型号：VMIVME-7452
・品牌：GE / Abaco Systems
・系列：VMIVME VME64/VME64x 嵌入式控制系列
规格参数
| 参数项 | 技术指标 |
|---|---|
| 机械规格 | 6U 标准 VME 单槽模块，尺寸 233×167.6×23.8mm |
| 总线兼容 | VME32、VME64、VME64x，仅使用 P2 扩展引脚、电源、地回路 |
| 板卡类型 | 被动无源背板，无板载处理器，仅信号转接 |
| 内置存储位 | 3.5 英寸 1.44MB 软盘驱动器标准仓位 |
| 硬盘接口 | IDE 并行接口，兼容 2.5/3.5 寸工业 IDE 硬盘，上限 60GB |
| 可选扩展 | 替换硬盘位加装工业闪存模块 |
| 整机供电 | 背板 + 5VDC，额定工作电流 1.5A，低功耗设计 |
| 数据传输 | IDE 总线最高 16MB/s 读写速率 |
| 工作温度 | 5℃ ~ +50℃；存储 – 25℃ ~ +60℃ |
| 环境湿度 | 20%~80% RH，无凝露工况 |
| 配套 CPU | VMIVME-7750、VMIVME-7648 等同系列 VME 主控板 |
| 原厂状态 | 2010 年进入限产阶段，现已全面停产无全新原厂货源 |
| 整机重量 | 约 0.4kg |
产品介绍

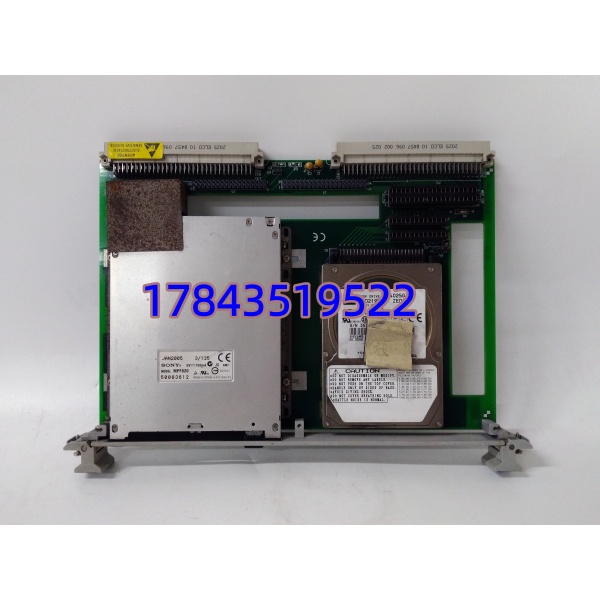

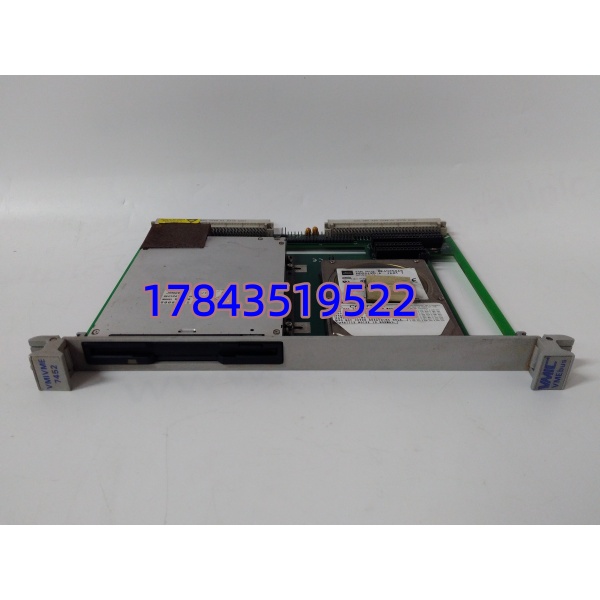

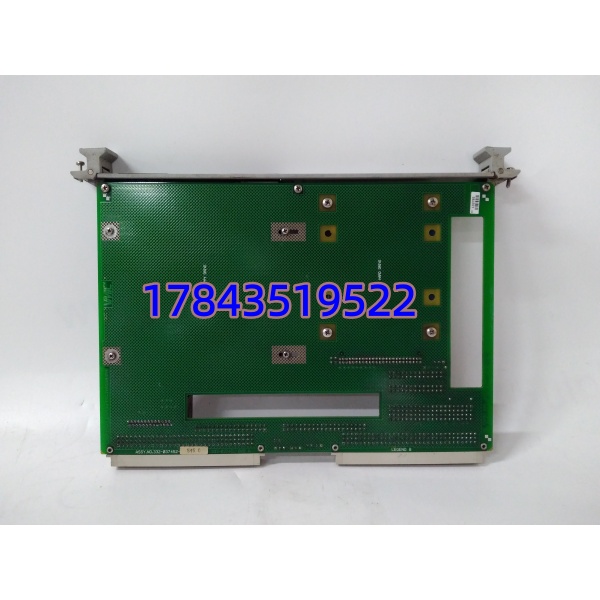

VMIVME-7452 是老式 VME 嵌入式系统专用存储扩展卡，本身不具备运算能力，仅作为转接载体，把软驱、IDE 硬盘的数据链路引至 VME 机架 P2 扩展总线，给同机架主控 CPU 提供本地持久化存储介质Abaco Syst…。 坦白讲，早年 VME 工控 CPU 板自带存储容量极小，系统镜像、振动采集历史、机组控制程序都要依靠这块卡外接硬盘保存。分三种装配方案：仅软驱、软驱 + IDE 硬盘、闪存替代硬盘。存量电厂旋转机械监测、军工测试台、燃气轮机 VME 控制系统大量在用；原厂无直插兼容新款存储卡，故障后只能选用库存翻新件，替换无需修改 CPU 底层程序。硬盘、软驱机械部件是高频故障点，潮湿环境磁头、盘片极易锈蚀损坏。
应用场景与行业案例
痛点切入
我在电厂状态监测机房多次碰到 VMIVME-7452 配套 IDE 硬盘磁道损坏，系统无法读取机组振动历史曲线，故障追溯无数据支撑；老式软驱盘片易受潮失效，现场无法离线备份程序。原厂订货周期 60 天以上，监测系统长期无历史数据会增加设备失修风险。
典型场景
- 火电汽轮发电机 VME 状态监测机架：存储 System 1 振动采集数据、设备故障频谱文件。
- 燃气轮机 Mark VI 前置 VME 采集站：存放机组启停逻辑固件、转速振动时序记录。
- 军工航空测试台嵌入式系统：保存试验程序、多通道采集原始数据。
- 化工大型压缩机在线监测装置：长期留存轴承振动趋势曲线，用于预判轴系磨损。
真实案例
某 300MW 机组振动监测系统上位无法调取历史频谱，排查确认 VMIVME-7452 配套 IDE 硬盘坏道，存储卡本身背板通路完好。仓库备有测试完好的同款存储卡，整机断电更换后替换全新工业 IDE 硬盘，重新上传监测系统固件，4 小时内恢复 7 天振动数据存储记录。自控班组后续储备一套 VMIVME-7452 + 闪存模块备件，取消故障率高的机械硬盘配置。
