描述
关键技术规格
| 参数 | 数值 |
|---|---|
| 总线接口 | VMEbus P2，6U 标准卡 |
| 板载内存 | 256MB 反射式 SDRAM |
| 光纤速率 | 2.12Gbps（串行） |
| 有效吞吐 | 43–170MB/s（依包长） |
| 最大节点数 | 256 个 |
| 传输距离 | 多模 300m / 单模 10km |
| 数据包长度 | 4–64 字节，自动适配 |
| 传输延迟 | 典型 0.4μs |
| 供电 | +3.3V / +5V，典型 10W |
| 工作温度 | 0°C ~ +55°C |
| 抗振动 | 5g RMS，10–500Hz |
| 尺寸（宽 × 高 × 深） | 160×233×44.5mm |
| 重量 | 约 2.2kg |
产品深度介绍

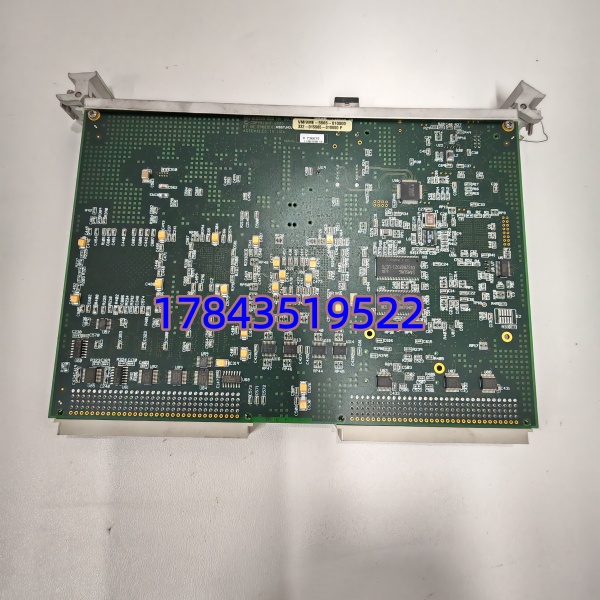

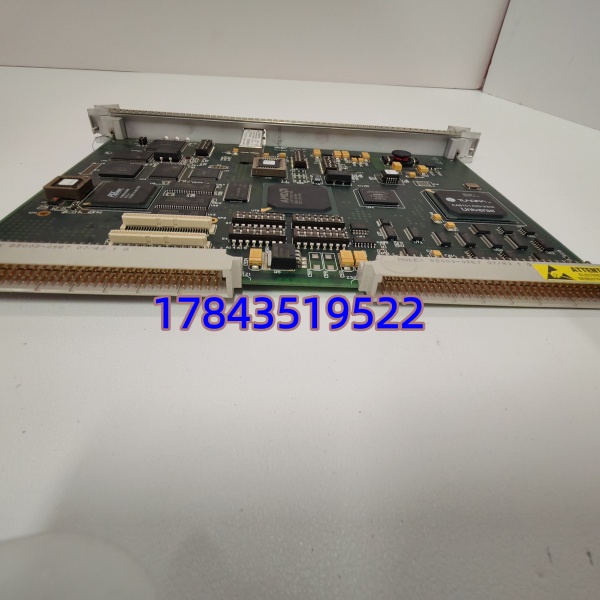

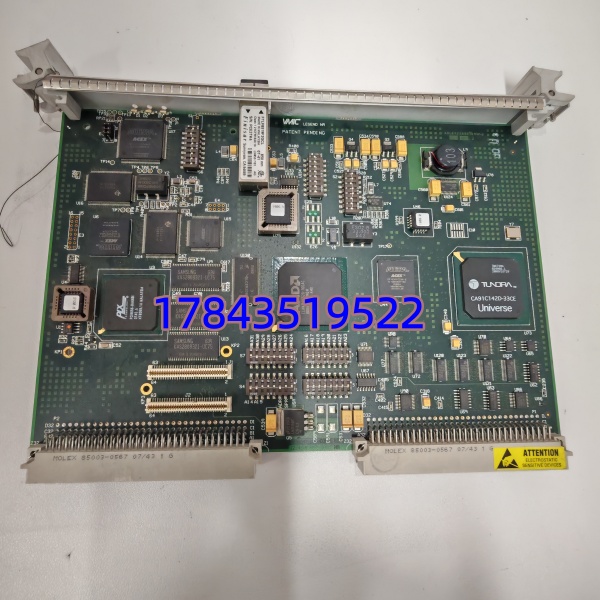

GE VMIVME-5565-010000 是面向VMEbus 工业计算机的光纤反射内存模块，属于 GE VMIC 系列核心通信板卡，专为分布式实时控制系统设计。它让不同 CPU 架构、不同操作系统（VxWorks/Linux/Windows）的节点，像访问本地内存一样共享全局数据，无需复杂 TCP/IP 协议栈。
模块自带256MB 高速缓存，数据写入本地即自动通过光纤广播至全网所有节点，无需 CPU 干预，延迟亚微秒级。支持环形 / 星型拓扑，并提供硬件 ECC 校验与冗余传输选项，适合对确定性、可靠性要求严苛的场景。
应用场景与行业案例
工程痛点描述
在分布式测控、仿真与高速数据采集场景中，传统以太网延迟波动大、协议开销高，难以满足微秒级同步需求。某轨道交通牵引控制项目曾因网络延迟不稳定，导致多节点协同控制抖动，影响行车安全。这类场景必须依靠专用实时光纤网络保障同步精度。
典型应用场景
- 工业实时控制（DCS/PLC）电厂、冶金、油气的多单元协同控制，实现控制器间无锁低延迟数据共享，提升联锁响应速度。
- 半实物仿真（HIL）航空发动机、燃气轮机、车辆动力系统仿真，多节点时钟同步 + 数据实时交互，保证仿真保真度。
- 高速数据采集与记录雷达、振动测试、高能物理实验，多采集节点同步缓存，统一时间戳，便于事后分析。
- 轨道交通与电力电子牵引变流器、储能变流器多模块并联，电流 / 电压同步采样与分配，抑制环流，提升系统稳定性。
真实案例
某国家级燃气轮机半实物仿真平台，采用多台 VME 工业计算机构成分布式仿真集群，原用千兆以太网同步，延迟波动 ±20μs，导致涡轮转速仿真失真。更换 VMIVME-5565 构建反射内存网络后，稳定延迟 0.4μs，256 节点数据一致性误差 < 100ns，仿真精度达标，项目顺利验收。
