描述
关键技术规格
- 通道数量：32 路独立模拟输出
- 分辨率：12 位（每通道独立 DAC）
- 输出范围：软件可选
- 单极性：0~+2.5V / 0~+5V / 0~+10V
- 双极性：±2.5V / ±5V / ±10V
- 驱动能力：每通道 ±10mA（输出 / 吸入）
- 输出阻抗：0.8 Ω
- 更新模式：随机即时更新；双缓冲支持软件 / 外部触发同步更新
- 校准：系统复位或软件命令自动校准（偏移 / 增益）
- 自检：上电自动自检，通道级故障检测，前面板 LED 状态指示
- 总线接口：VMEbus（A16/A24/A32，D08/D16），占用 128 字节地址空间
- 物理规格：6U 单槽（233.4×160 mm），≤0.7 kg
- 电源：+5V DC，最大 4.0 A
- 工作温度：0°C ~ +65°C（存储 -25°C ~ +85°C）
产品深度介绍

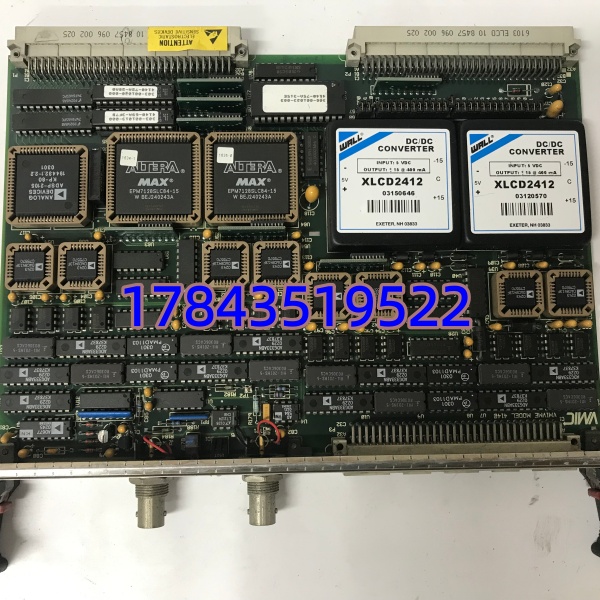

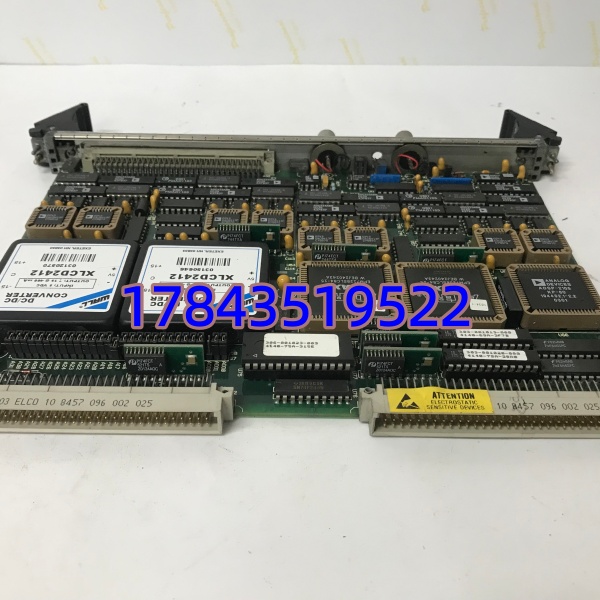

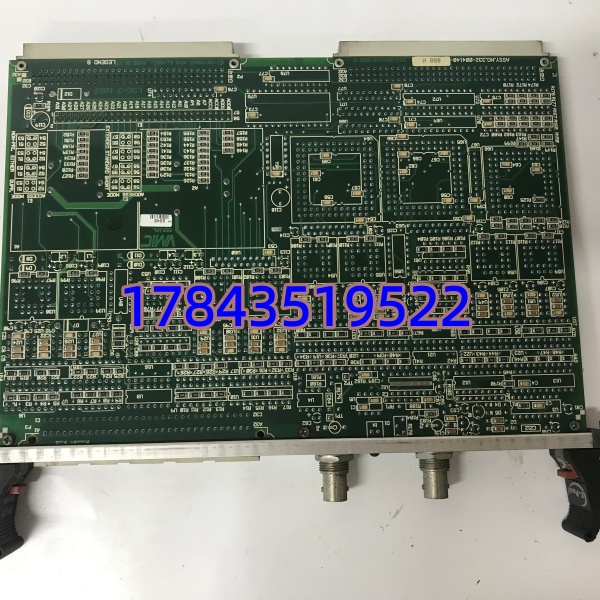

GE VMIVME-4140 是一款高性能 VMEbus 6U 规格32 通道 12 位模拟输出板，专为工业控制、伺服驱动与自动测试设备设计。每通道配备独立 DAC，保证精度与一致性；支持丰富电压量程软件配置，适配不同执行器需求。双缓冲机制确保多通道同步输出，避免控制抖动；自动校准与上电自检降低维护成本，适合长期连续运行场景。广泛用于军工、航空、能源与工业自动化领域的高精度模拟信号生成。
应用场景与行业案例
工程痛点描述
高精度运动控制、伺服阀驱动、负载模拟与测试设备，需要多通道、同步性好、长期稳定的模拟输出；普通模块通道少、同步差、温漂大，易导致控制精度下降或测试重复性差。
典型应用场景
- 工业自动化 — 伺服与运动控制32 路模拟信号驱动多轴伺服放大器、比例阀、压电执行器，实现精密定位与力控。
- 军工 / 航空 — 负载模拟与测试在 HIL（硬件在环）系统中模拟传感器与执行器信号，用于航空发动机、飞控系统测试。
- 能源 / 电力 — 励磁与过程控制发电机励磁控制、汽轮机阀门驱动、锅炉燃烧系统模拟输出。
- 自动测试设备（ATE）为被测件提供多通道、可同步的激励电压 / 电流，用于电路板与整机功能验证。
真实案例
某航空研究所 HIL 测试系统原用 16 通道模拟输出卡，通道不足且同步误差大，测试重复性差。更换 VMIVME-4140 后，32 通道同步输出，时间误差 < 1µs，12 位精度 + 自动校准，长期温漂 < 50ppm，测试效率提升约 40%，连续运行 18 个月无故障。
核心卖点与差异化
- 32 通道高密度：单卡 32 路独立输出，节省槽位与机箱成本。
- 12 位 + 独立 DAC：每通道专用 DAC，一致性好、串扰低，适合精密控制。
- 量程软件可编程：6 种电压范围，无需改硬件，适配多种执行器。
- 双缓冲同步更新：支持软件 / 外部触发，多通道同步无抖动。
- 自动校准 + 上电自检：降低维护，快速定位通道故障。
- 工业级宽温：0°C~+65°C，抗振动，适合严苛工况。
