描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通道数量 | 32 路模拟输出（可定制 16 路） |
| 分辨率 | 12 位（精度 ±0.024%） |
| 输出范围 | 单极：0–2.5V/0–5V/0–10V；双极：±2.5V/±5V/±10V（软件可选） |
| 输出驱动 | 每通道 ±10mA，输出阻抗 0.8Ω |
| 更新速率 | 所有通道同步更新≤1ms |
| 纹波噪声 | ≤1mVpp（电压），≤1μApp（电流） |
| 总线接口 | VMEbus（VME64 兼容） |
| 工作温度 | -40°C ~ +70°C |
| 供电 | +5V、±12V（VME 总线供电） |
| 尺寸 | 160mm × 100mm × 233mm（3U VME 标准） |
| 认证 | CE、UL、cUL |
产品深度介绍

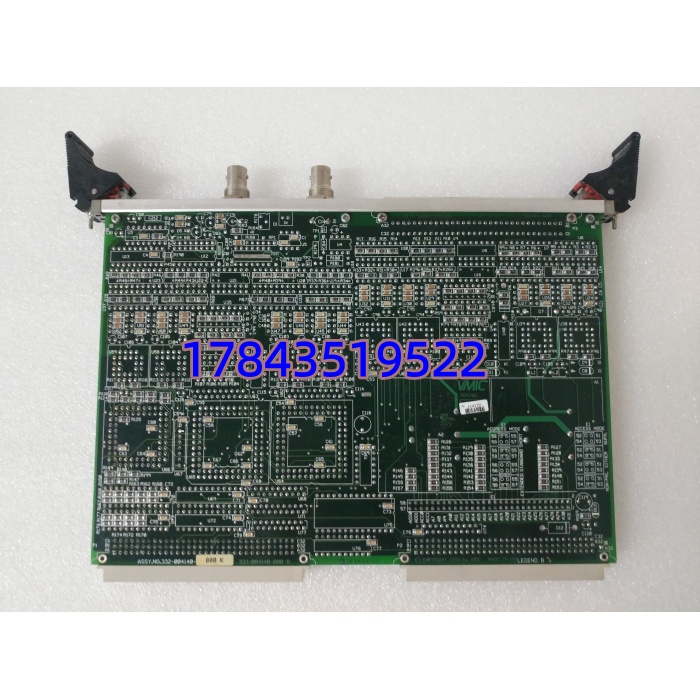

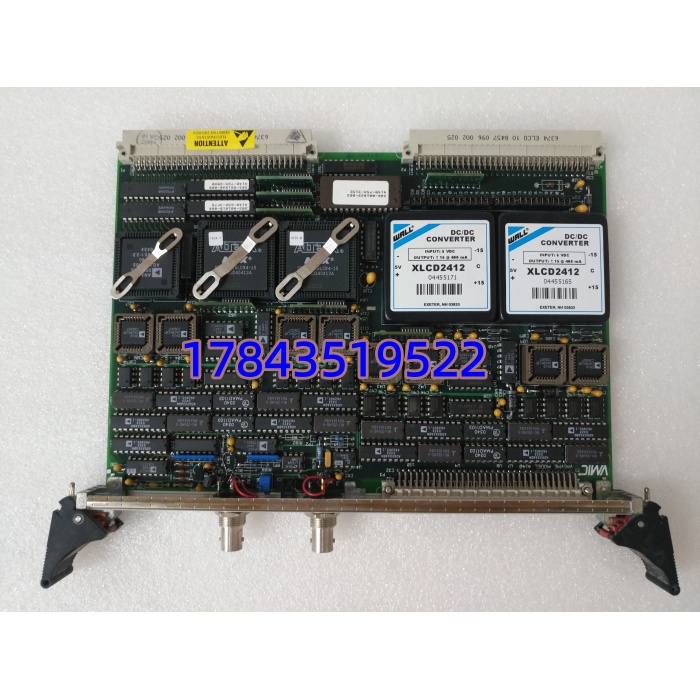

GE VMIVME-4140 是 GE Fanuc（现属 Abaco Systems）推出的3U VMEbus 高精度模拟输出模块，专为工业过程控制与测试测量场景设计。模块集成 32 路独立 12 位 DAC，每通道具备过流保护与短路隔离，可直接驱动调节阀、伺服驱动器、电磁阀等执行机构。
采用双缓冲输出架构，支持软件或外部触发同步更新，确保多通道协同控制精度。板载自动校准与自检功能，上电或软件指令即可完成全通道校准，无需手动调节电位器，适配石油、电力、航空航天等恶劣工业环境。
应用场景与行业案例
工程痛点
工业现场常面临多通道同步控制难、信号精度漂移、强干扰环境不稳定等问题。普通模拟卡件通道少、同步性差，长期运行易出现零点漂移，导致工艺参数失控，影响产品质量甚至引发安全事故。VMIVME-4140 以 32 路独立高精度输出、同步更新与自动校准能力，解决上述核心痛点。
典型应用场景
- 石油化工 – 反应釜 / 精馏塔控制驱动流量、压力、温度调节阀，32 路通道可同时控制多台设备，同步更新≤1ms，保障反应过程稳定。
- 电力能源 – 电厂辅机控制控制锅炉风门、给水泵、汽轮机伺服系统，宽温设计（-40°C~+70°C）适配电厂高温环境，抗电磁干扰强。
- 航空航天 – 测试模拟系统用于风洞、热真空舱模拟信号输出，12 位精度确保模拟数据真实，支持长时间连续运行。
- 智能制造 – 伺服多轴控制控制数控机床、工业机器人多轴运动，每通道独立 DAC 保证运动轨迹精准，同步性满足高速加工需求。
真实案例
2024 年，华东某大型化工企业精馏塔控制系统升级，原用 16 路模拟卡件，存在通道不足、同步偏差大、零点漂移等问题，每月需人工校准 2 次，耗时耗力且影响生产稳定性。更换为 2 块 GE VMIVME-4140 模块后，32 路通道覆盖全部控制回路，同步更新时间≤1ms，自动校准功能无需人工干预，全年未出现参数漂移，生产稳定性提升 40%，维护成本降低 60%。
核心卖点与差异化
- 32 路独立通道：单模块 32 路输出，比同类 16 路模块通道数翻倍，减少机架占用与成本。
- 12 位高精度 + 自动校准：±0.024% 精度，上电自动校准，长期运行无漂移，减少维护频次。
- 多范围软件可选：覆盖 6 种电压范围，无需更换硬件适配不同执行器，通用性强。
- 工业级抗干扰：输出短路隔离、过流保护，强电磁干扰环境稳定运行，MTBF>50,000 小时。
- VMEbus 标准兼容：3U 尺寸适配主流 VME 机架，支持热插拔，在线更换不影响系统运行。
