描述
产品详情

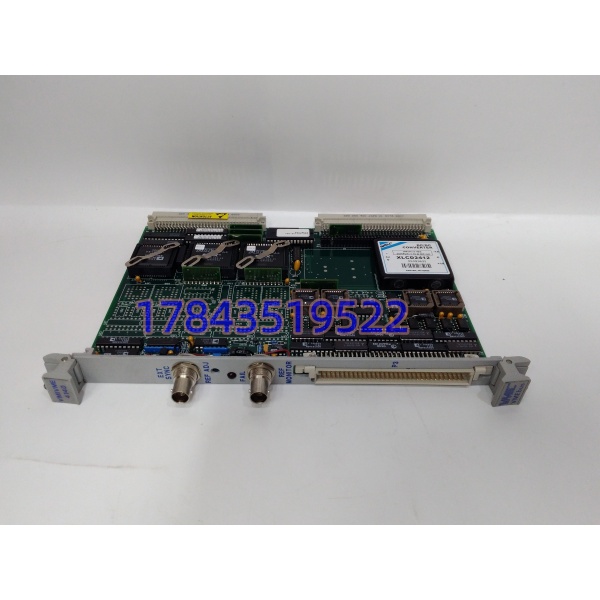

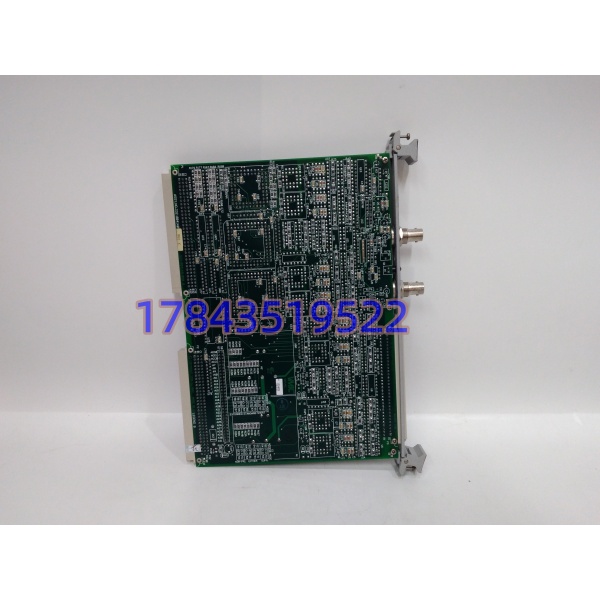

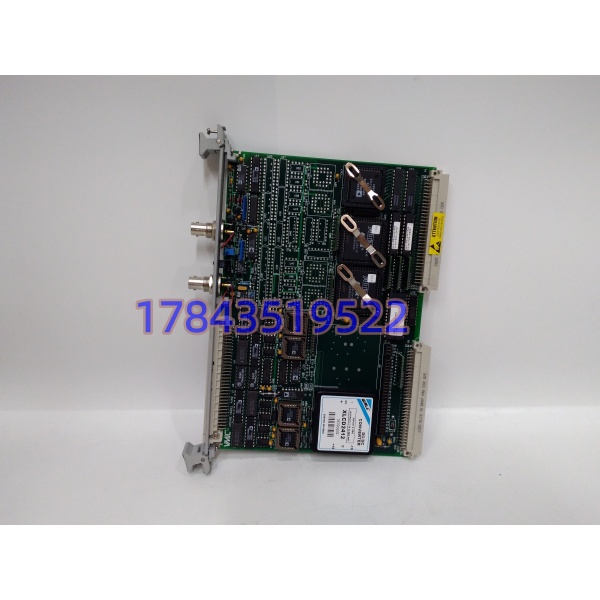

・型号：VMIVME-4140-001
・品牌：GE VMIC / Abaco Systems
・系列：VMIVME VMEbus
规格参数
- 外形规格：标准 6U VME 单槽板卡，兼容 IEEE 1014 VME 总线
- 通道配置：VMIVME-4140-001 为16 通道版本（基础 4140 有 32 通道型号，二者不可直接互换）
- 转换精度：单通道独立 12 位 DAC 转换器
- 输出负载：单通道最大 ±10mA 输出 / 吸入电流
- 输出阻抗：典型 0.8Ω
- 电压量程（软件可选） 单极性：0~2.5V、0~5V、0~10V 双极性：±2.5V、±5V、±10V
- 输出机制：随机非扫描更新；双缓冲寄存器，支持软件 / 外部同步统一刷新
- 校准功能：系统复位或软件指令触发全自动校准，增益、偏移参数存入片上 RAM
- 诊断能力：内置通道自检，寄存器可定位故障通道；支持现场输出与背板电气断开，便于离线测试
- 面板接口：外部同步 BNC、基准调节电位器、运行状态指示灯
- 背板供电：VME 背板 + 5VDC 供电
- 工作温度：0℃ ~ +60℃
- 生命周期：原厂受限生产阶段，不再批量承接新订单（依据 Abaco 官方生命周期公告）
- 接线定义：001 版本为分线端子接线型，区别于 IDC 大批量线缆版本
产品介绍
现场实测经常出现采购混淆 VMIVME-4140-001 与基础款 VMIVME-4140，后者为 32 通道 IDC 线缆版本，通道数量、配套转接电缆完全不通用，直接上机只能识别一半通道。这款板卡诞生于传统 VME 嵌入式控制架构，大量搭载在汽轮机控制、航空机载测试、工业自动测试设备 ATE 之中。 严格来说，早期硬件版本外部同步信号电平阈值不同，新旧批次混插在多机箱同步采集场景容易出现输出时序偏移。原厂早已限制新品排产，大量存量 VME 架构设备短期无法整体更换机箱平台。提前布局备件，可以推迟整套嵌入式控制系统改造，规避长时间停机带来的试验中断或装置降负荷损失。
应用场景与库存策略
VME 嵌入式板卡大多部署在关键测试台架、机组控制机柜，一旦 DAC 板卡通道漂移或者硬件失效，整套闭环控制回路直接中断。很多实验室、动力装置等到告警发生再寻货，停产型号流通货源稀缺，寻源周期普遍达到数周。
- 汽轮机 VME Mark 系列控制系统：调门模拟指令输出回路，建议常备 1 块冷备件，完整留存量程配置参数
- 航空零部件环境测试台架：多路模拟激励信号输出单元，优先采用供应商寄售代管模式，降低大额资金占用
- 重工液压伺服测试平台：多套独立闭环测试工位，不能只储备单块板卡，按在用 VME 插槽数量规划缓冲库存
- 设备改造过渡期：等待从 VME 架构迁移至 cPCI/PXI 新一代平台，备件作为过渡保障，同步开展硬件方案论证
真实案例：某自备电厂 VME 机组控制系统内 VMIVME-4140-001 单通道 DAC 漂移，调门指令持续偏移，机组被迫降负荷。仓库无备用板卡，全网筛选合格拆机板耗时 23 天。事后复盘备件目录，将 VME 模拟输出板划入 A 类关键备件，建立每块板卡的校准参数档案。
