描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数 | 8 路独立模拟输出通道 |
| 分辨率 | 16 位（305μV/LSB） |
| 输出电压范围 | ±10V（双极性） |
| 建立时间 | ≤10μs（至 0.003% FSR） |
| 输出驱动能力 | 5mA / 通道，短路保护 |
| 总线接口 | VMEbus（双高度板卡） |
| 供电 | +5V（背板供电，约 1.2A） |
| 工作温度 | -40℃ ~ +85℃（工业宽温） |
| 尺寸 | 233×167×22mm |
| 重量 | 约 0.5kg |
| 连接器 | DIN 型输出接头、VME 总线金手指 |

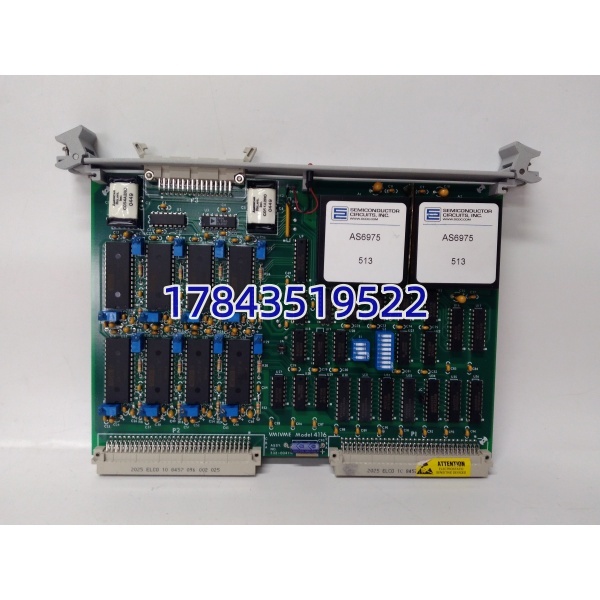

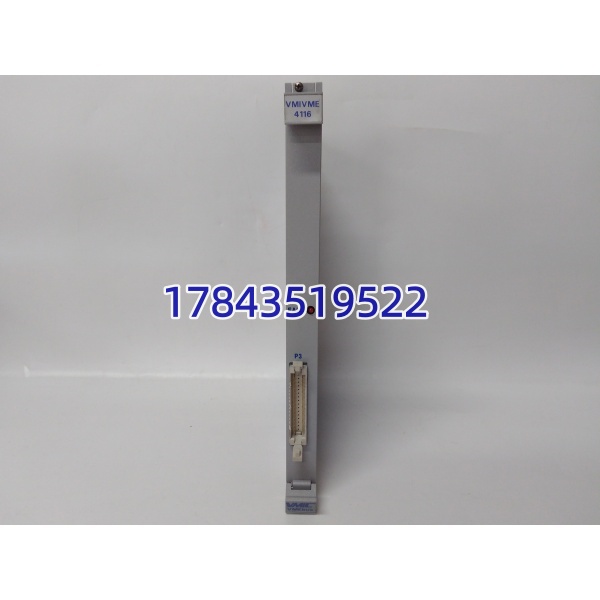

GE VMIVME-4116
产品深度介绍
GE VMIVME-4116 是原 VMIC（后被 GE 收购）推出的VME 总线高精度数模转换模块，属于 Megamodule 系列核心模拟量输出卡件。该模块专为工业控制、测试测量与嵌入式系统设计，可将 VME 总线数字信号转换为 ±10V 标准模拟量，用于驱动伺服阀、变频器、记录仪等设备。
模块采用16 位高精度 DAC 芯片，每通道配备双缓冲数据锁存器，支持同步 / 异步更新模式，确保多通道输出一致性。板载 CSR 控制状态寄存器，支持软件配置与故障诊断；兼容 AMXbus 扩展总线，可与其他 VMIC 模数 / 数模模块无缝互连。目前该型号已停产，是老旧 VME 系统维护替换的关键备件。

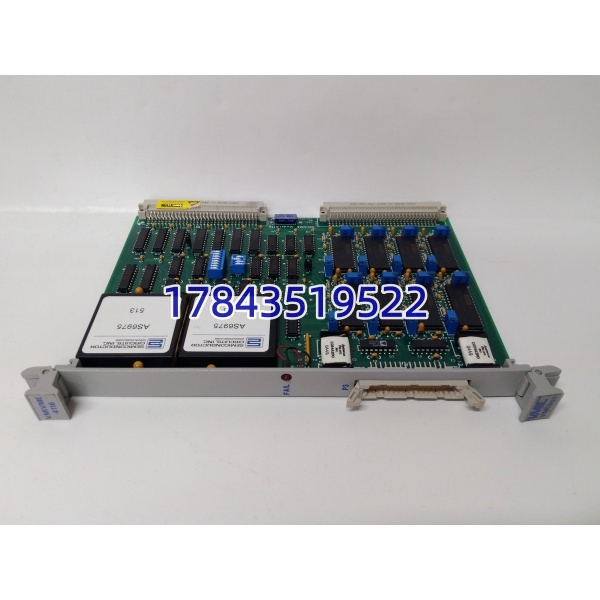

GE VMIVME-4116
应用场景与行业案例
工程痛点描述
老旧 VME 总线系统的模拟量输出卡件老化是精密控制行业的常见难题。我见过不少半导体设备、测试平台因 VMIVME-4116 故障，导致伺服控制失灵、参数输出漂移，整条高精度生产线被迫停机。这类专用卡件原厂早已停产，替换件稀缺，一旦断供，设备面临报废风险。
典型应用场景
- 半导体设备 – 晶圆制程控制用于刻蚀机、沉积设备的温度、压力、气体流量精密控制。16 位高精度输出保障制程参数稳定，避免晶圆批次不良。
- 航空测试 – 飞行器模拟器模拟器舵面、引擎参数的模拟信号输出，高建立时间（≤10μs）确保实时响应，满足航空测试动态精度要求。
- 工业自动化 – 伺服系统控制驱动高精度伺服阀、比例阀，用于冶金轧钢、玻璃制造的张力控制与位置调节，宽温设计适配恶劣工况。
- 科研仪器 – 高能物理实验粒子加速器、衍射仪的电源控制与信号输出，抗电磁干扰设计适配强辐射、高噪声环境。
- 轨道交通 – 牵引系统测试牵引变流器、制动系统的模拟负载测试，多通道同步输出模拟实际运行工况。
真实案例
去年 10 月，上海某半导体设备厂商的 VME 控制系统中，一块 VMIVME-4116 突然输出漂移，导致刻蚀机腔体压力失控，生产线紧急停机。该设备是 2008 年投用，原厂早已停产该卡件，工程师多方寻件无果，设备停机每天损失超 80 万。
我们仓库有一块全新原装 VMIVME-4116，当天加急发出，次日下午工程师到场更换。更换前核对原模块配置与跳线设置，新模块上电后通过 CSR 寄存器校准，8 通道输出精度完全匹配原参数，设备顺利重启。
事后客户反馈，这次故障若持续超过 5 天，将面临海外订单违约。现在他们采购了 2 块同型号模块作为备用，彻底解决了老设备模拟量备件短缺的隐患。
质量透明化检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号和报关单
- 防伪识别：GE 官网查询序列号，检查防伪标签完整性
- 外观检查：无腐蚀、划痕、维修痕迹，金手指完好
- 附件核对：说明书、合格证齐全
- 上机功能测试
- 测试环境：VME 总线原厂测试机架（配 VMIVME-2500 控制器）
- 测试内容：通电自检（LED 状态正常）、8 通道输出精度测试（误差 < 0.01%）、同步更新功能验证、24 小时连续运行测试（温升正常）
- 测试记录：生成测试报告，可提供测试视频 / 照片
- 电气参数测试
- 绝缘电阻测试：500V 摇表测试，绝缘电阻 > 10MΩ
- 接地连续性测试：接地电阻 < 0.5Ω
- 输出负载测试：5mA 满载运行，电压跌落 < 0.1%
- 固件 / 配置验证
- 配置读取：CSR 寄存器参数备份，跳线设置拍照记录
- 兼容性测试：与 VMIVME-2500/3100 控制器通信适配验证
- 最终质检与包装
- 质检员签字确认，贴附 QC 合格标签
- 防静电袋密封，气泡膜 + 纸箱包装
- 附带测试报告和质保卡
技术避坑指南
- 跳线配置错误
- 问题：模块跳线（同步 / 异步更新、地址选择）与原卡件不一致，导致输出不同步或总线地址冲突。
- 避坑：更换前拍照记录原模块跳线位置，新模块上机前严格复刻配置。曾有工程师因跳线错设，导致 8 通道输出紊乱，折腾半天排查才解决。
- 总线地址冲突
- 问题：新模块 VME 总线地址（通过 DIP 开关设置）与现有设备重叠，导致总线通信异常、数据错乱。
- 避坑：更换前读取原模块地址（标签或软件读取），新模块 DIP 开关严格对应设置，避免地址冲突。
- 输出负载不匹配
- 问题：现场负载电阻过小（<2kΩ），超出模块 5mA 驱动能力，导致输出电压跌落、精度下降。
- 避坑：设计阶段核算负载阻抗，确保≥2kΩ；若负载过大，增加信号调理模块，避免过载损坏卡件。
- 静电防护（ESD）
- 问题：干燥环境下操作未做防静电措施，模块 DAC 芯片被静电击穿，通电后无输出或输出乱码。
- 避坑：操作时佩戴防静电手环，在防静电垫上作业；VME 卡件金手指敏感，禁止直接触摸。
- 宽温环境适配
- 问题：高温（>70℃）或低温（<-20℃）环境下长期运行，模块输出漂移加剧、稳定性下降。
- 避坑：确保机柜温控正常，避免卡件靠近发热源；定期校准输出精度，补偿温漂误差。
