产品深度介绍

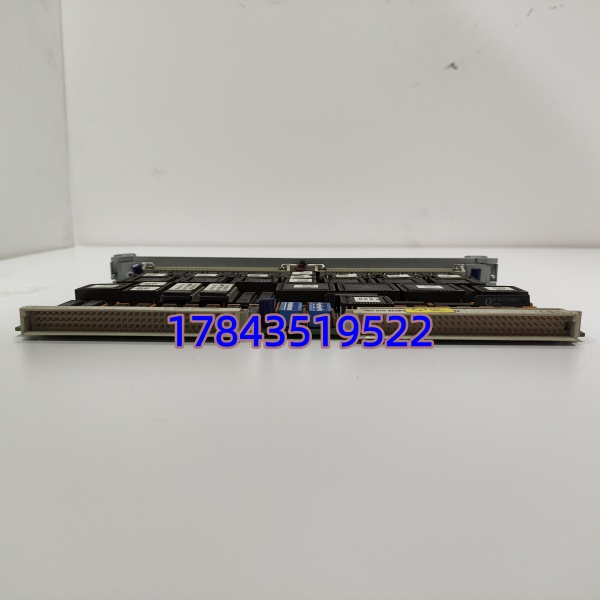

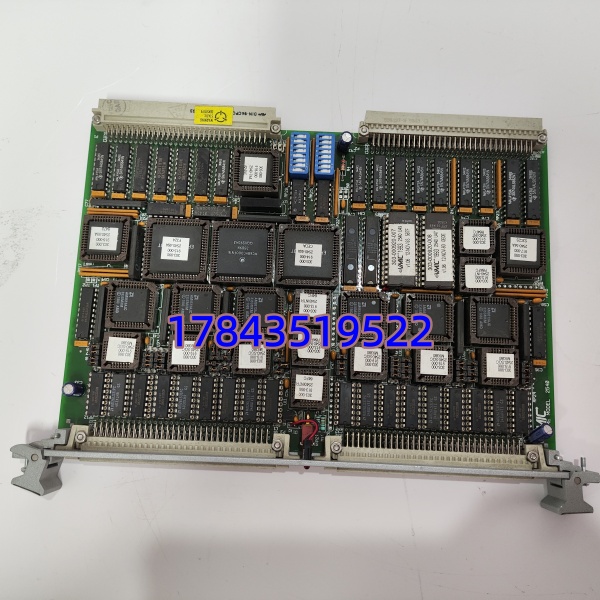

GE VMIVME2540 是一款基于 VMEbus 架构的 6U 工业级智能计数器模块，由 GE Fanuc（现属艾默生）开发，专为高速事件捕获与精密运动控制设计。板载 Motorola 68HC000 处理器，集成多通道计数、频率 / 脉宽测量、脉冲序列生成及正交位置解码功能，可独立处理复杂时序任务，减轻主控 CPU 负担。
模块支持 TTL/RS‑422 差分输入，抗干扰能力强，适用于制造业、能源、航空航天及军工等严苛环境。可配置 4/8/16/24 通道，单通道最高 2.5MHz，32 位计数可达 40 亿事件，同时提供 24 路可编程离散输出，满足闭环控制与高速触发需求。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | VMIVME2540 |
| 总线标准 | VMEbus Rev. C.1（A16/A24，D16/D32） |
| 处理器 | Motorola 68HC000，15 MHz |
| 计数通道 | 可配置 4/8/16/24 通道，8 路独立计数器 |
| 计数容量 | 32 位，0~4,294,967,295（≈40 亿事件） |
| 最高频率 | 2.5 MHz（单通道） |
| 测量功能 | 事件计数、频率 / 周期 / 脉宽测量、正交位置（1 MHz） |
| 输出通道 | 24 路 TTL 电平可编程输出（脉冲 / PWM / 方波） |
| 输入信号 | TTL/RS‑422 差分，正 / 负边沿触发 |
| 供电 | +5V DC，典型 4.25W |
| 工作温度 | -40℃~+85℃（工业级） |
| 尺寸 | 6U VME（160×233 mm） |
| 固件特性 | 板载配置存储，上电自动加载；支持 VME 中断 |
质量检测流程
- 入库核验：核对原厂装箱单、序列号，板卡无变形、金手指完好
- 外观检查：无腐蚀、划痕、维修痕迹，螺丝无拆卸印记
- 通电测试：接入 VME 测试机架，满载 24 小时，记录温升与稳定性
- 功能检测：全通道计数 / 频率 / 脉宽测试，精度达标；输出波形正常
- 电气测试：绝缘 > 10MΩ，差分信号共模抑制达标，无漏电
- 通讯验证：VME 总线读写、中断、地址映射正常
- 质检包装：防静电袋密封，气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
1. 差分 / TTL 选错
- 问题：信号不稳、误计数、丢脉冲
- 避坑：现场长距离 / 强干扰用 RS‑422 差分；短距离用 TTL，跳线严格匹配
- 案例：某生产线误设 TTL，变频器干扰导致计数漂移，停机返工
2. VME 地址冲突
- 问题：总线报错、数据错乱、模块失联
- 避坑：更换前记录旧模块 A16/A24 地址，新模块拨码完全一致
- 教训：曾因地址重复，系统初始化失败，延误投产
3. 终端电阻错配
- 问题：信号反射、边沿抖动、高频计数错误
- 避坑：RS‑422 总线仅首尾各 1 个 120Ω，中间节点必须 OFF
- 警示：全串接电阻会导致信号衰减，1MHz 以上尤为明显
4. 计数模式误用
- 问题：32 位溢出归零、数据跳变
- 避坑：长周期 / 高计数用 32 位模式；短周期用 16 位，避免溢出
- 数据：2.5MHz 下 16 位仅 26ms 即溢出，32 位可连续计数 1.3 年
5. 静电防护缺失
- 问题：输入缓冲击穿、通道报废
- 避坑：干燥环境必须戴防静电手环，金手指禁手触
- 教训：冬季无防护操作，静电损坏 3 个通道，维修成本高
