描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| I/O 通道 | 64 路（8×8 位端口），双向独立可编程 |
| 电气特性 | TTL 电平（0~5V）；灌电流64mA / 源电流15mA |
| 数据宽度 | 支持 8/16/32 位数据传输 |
| 总线 | VME64x（兼容标准 VMEbus） |
| 地址配置 | 双组 DIP 开关（CSR+I/O），支持连续地址映射 |
| 自诊断 | 内置 BIT 测试（在线 / 离线）、输出回读、Fail LED |
| 连接器 | 双 64 针 DIN 41612（前出线） |
| 物理 | 6U VME 规格（160×233mm）；重量约1.25kg |
| 供电 | +5V DC（背板）；功耗≤8W |
| 环境 | 工作：-40°C ~ +85°C；存储：-40°C ~ +125°C |
| 认证 | 工业级 EMI/EMC、军工 / 航空可靠性标准 |
| 质保 | 12 个月 |
产品深度介绍

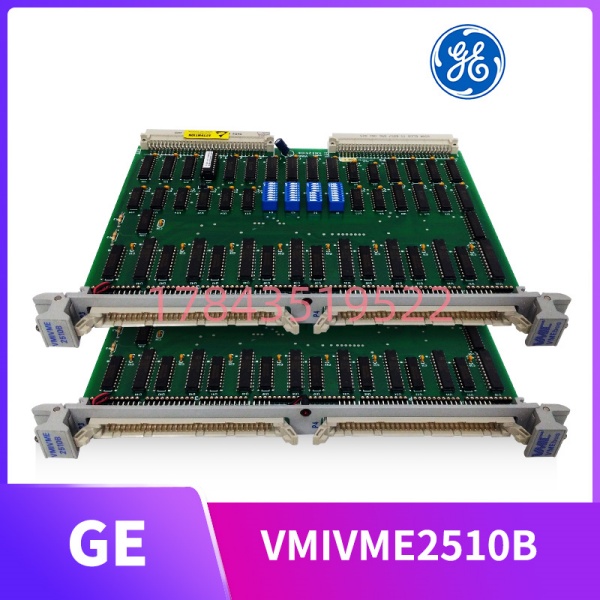

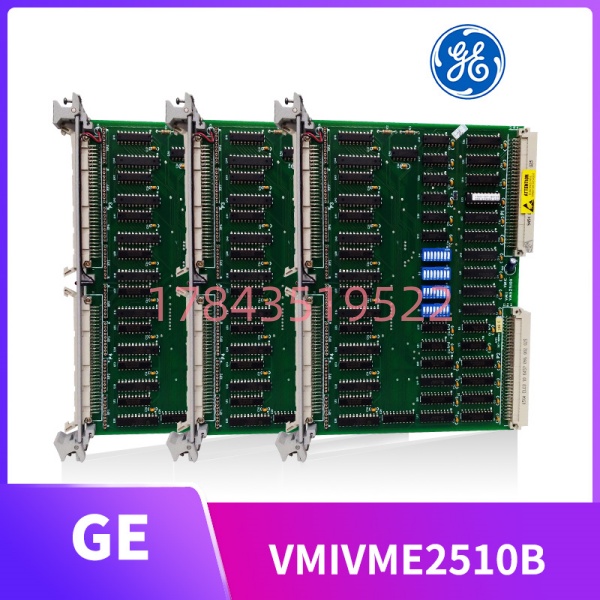

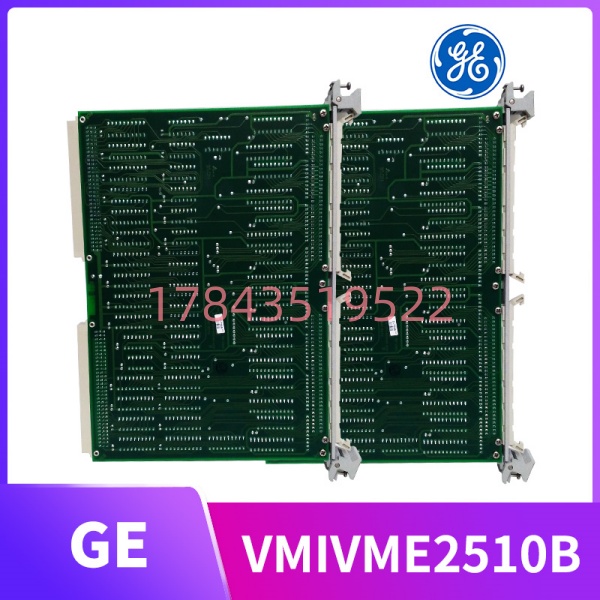

GE-VMIVME-2510B 是经典的VME 总线高密度数字 I/O 模块，专为高可靠、强实时工业 / 军工系统设计。作为 Megamodule 家族成员，它以64 路全可编程 TTL 通道 + 硬件级 BIT 自诊断成为 VME 系统的主力 I/O 方案，广泛用于电力、国防、航空等关键领域。
核心能力解析
- 高密度灵活 I/O64 路分为 8 个 8 位端口，每端口方向独立编程（输入 / 输出 / 三态），支持单点位 / 整端口操作，适配各类离散信号（开关、继电器、指示灯、电磁阀）。
- 硬件级 BIT 自诊断
- 在线实时回读输出状态，离线测试可独立隔离 32 路组
- 前面板Fail LED：上电 / 复位常亮，诊断通过后熄灭
- 故障自动隔离，不影响系统其他模块，维护效率提升 80%
- 军工级宽温可靠-40°C~+85°C 宽温、无风扇、高抗振设计，满足舰船、机载、车载等极端工况，MTBF 超50 万小时。
- 高效地址管理双地址开关（控制寄存器 + 数据 I/O），支持连续地址映射，大幅节省系统内存空间，适配多模块密集系统。
应用场景与现场价值
典型应用场景
- 电力 / 能源控制系统
- 电厂 DCS、继电保护、SCADA 系统：采集断路器、隔离开关、刀闸位置信号
- 输出控制继电器、报警指示灯、紧急停机指令
- 军工 / 航空电子
- 雷达、通信、机载测试设备：数字量信号交联、状态监测、指令控制
- 符合军工高可靠标准，抗干扰、强容错
- 工业自动化与测试
- 产线自动化、机器人控制、测试台架：高速 I/O 触发、设备联锁、数据采集
- 兼容 VMIC 智能 I/O 控制器，支持分布式扩展
现场案例某核电站辅助控制系统，采用 VMIVME-2510B 采集 64 路阀门 / 泵状态信号。一次模块单通道故障，BIT 自诊断立即定位并隔离故障点，系统无扰动切换至冗余通道，避免非计划停机，保障核岛辅助系统安全运行。
核心卖点与差异化优势
- 64 路高密度 I/O：单卡 64 通道，节省 VME 插槽，降低系统成本
- 全端口可编程：8×8 位独立方向配置，适配任意数字信号组合
- 军工级可靠：-40~+85°C 宽温、强抗干扰、硬件 BIT，关键系统首选
- VME 全兼容：VME64x 向下兼容，新旧 VME 系统通用
- 停产稀缺性：GE 经典 VME I/O，已全面停产，原装现货极少，备件价值高
兼容性与替换指南
✅ 完全兼容（直接替换）
- 同型号：VMIVME-2510B、VMIVME-2510B-100
- 硬件、软件、地址、连接器100% 兼容，即插即用
- 前代升级：2510 / 2510A → 2510B
- 2510B 增强 BIT（双测试位）、稳定性更好，直接替代
⚠️ 同系列替代（功能一致）
- VMIVME-1110、VMIVME-2120、VMIVME-2130
- 同 Megamodule 架构，地址 / 软件兼容，I/O 类型不同（AI/DI/DO）
❌ 不兼容（不可直接替换）
- 非 VME 总线模块（PCI/cPCI/Profinet 等）
- 其他厂商 VME I/O：地址 / 寄存器不兼容，需重编程序
采购与备件建议
- VME 系统标配 I/O：只要用 VME 总线的电力 / 军工 / 自动化系统，必配 2510B
- 停产备件策略：已停产多年，市场库存快速枯竭，关键系统建议 1:1 冗余备货
- 新旧选型
- 全新原装：军工 / 核电首选，全性能、1 年质保
- 拆机九成新：性价比高（省 50%+），适合工业 / 测试系统备件
