产品详情

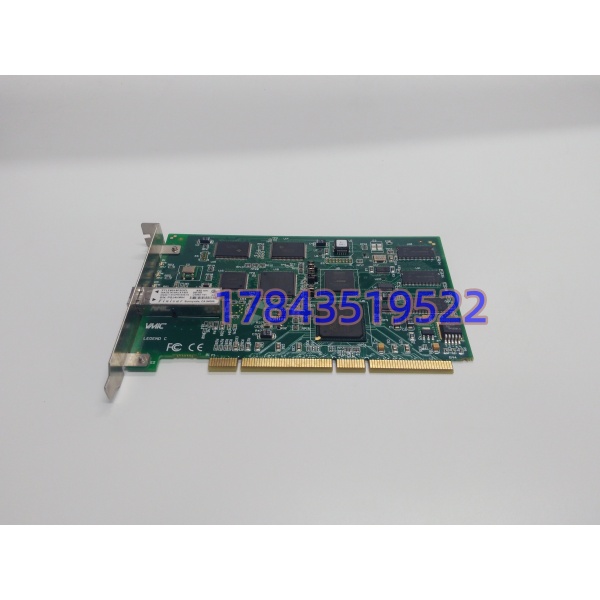

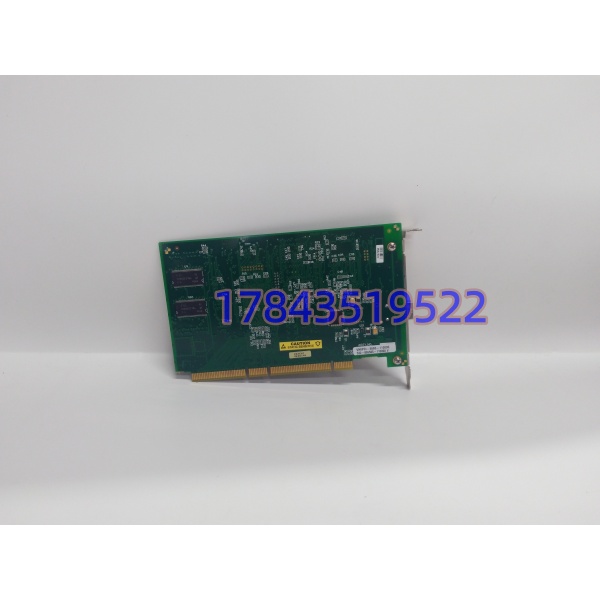

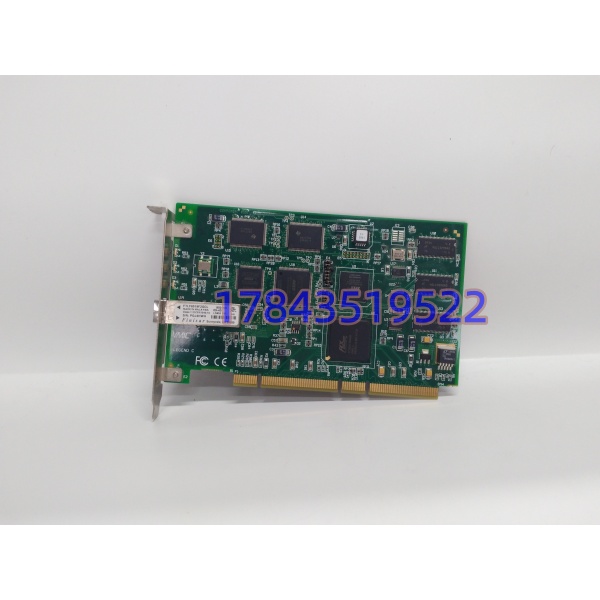

・型号：VMIPCI-5565-110000・品牌：GE VMIC・系列：VMIPCI-5565 反射内存 RFM 系列
规格参数
| 参数项 | 参数数值 |
|---|---|
| 总线标准 | PCI 2.2，32/64bit 兼容，3.3V/5V 电平 |
| 内存容量 | 128MB 板载 SDRAM |
| 光纤规格 | 850nm 多模，LC 双接口 |
| 光纤传输速率 | 2.125Gbps |
| 有效带宽 | 43MB/s～174MB/s（随数据包长度变化） |
| 单段传输距离 | 多模光纤最大 300 米 |
| 最大组网节点 | 256 个独立节点 |
| 网络拓扑 | 环形、星型（搭配专用 Hub） |
| 硬件中断 | 4 路可编程网络中断，中断缓存 511 级 |
| DMA 通道 | 双独立硬件 DMA，不占用主机 CPU |
| 数据包长度 | 4～64 字节动态可调 |
| 供电需求 | +3.3V DC，最大 1.5A |
| 运行温度 | 0℃～+65℃（强制风冷） |
| 存储温度 | -40℃～+85℃ |
| 支持系统 | Windows RTX、VxWorks、Linux、LabVIEW RT |
| 认证标准 | CE、FCC Class B、ICES-003 |
| 整机尺寸 | 标准全高 PCI 卡，长 145mm× 宽 106mm |
产品介绍
VMIPCI-5565-110000 是工业实时仿真、分布式测控专用 PCI 总线反射内存卡，多模光纤版本，板载 128MB 共享内存。主机写入本地内存的数据，由板卡硬件直接广播至全网所有节点同地址内存，全程无需 CPU 参与协议转发，延迟稳定在百纳秒区间。
坦白讲，这款卡和普通以太网网卡完全不是一类产品。普通网络存在调度抖动、协议开销，无法满足微秒级闭环控制；它靠硬件镜像内存实现确定性同步，适配强实时闭环场景。原厂已停止全新量产，仿真、电力、航空存量设备只能依靠库存拆机备件；同系列单模型号为 VMIPCI-5565-120000，两者光纤收发模块不通用，替换时不能混用。
应用场景与行业案例
痛点切入
我在现场调试过不少仿真平台，用普通千兆网做多机同步，负载拉高后同步延迟波动到毫秒级，仿真模型出现震荡、画面撕裂，整套试验台只能降速运行。钢厂、电站控制柜变频器、大功率电机干扰强，铜缆通讯极易丢包，光纤传输能规避电磁干扰。多数老旧仿真设备只预留标准 PCI 插槽，新款 PCIe 卡无法直接安装，改造需要更换整机工控机，成本很高。
典型场景
- 航空飞行半实物仿真：多台解算机、IO 采集机、视景机实时同步，保证飞控模型闭环周期稳定。
- 火电核电模拟器：锅炉、汽轮机多节点数据硬实时交互，满足培训系统毫秒级同步要求。
- 冶金轧线分布式测控：轧机多分段控制器远距离同步，光纤隔绝厂房强电磁干扰。
- 发动机台架测试系统：动力、液压、数据采集节点高速数据共享，保障试验数据一致性。
- 船舶动力仿真平台：多舱室分布式节点环形组网，单节点故障自动旁路不中断整体网络。
真实案例
前年某航空院所飞行仿真台两块 VMIPCI-5565-110000 光纤收发模块老化，节点间同步延迟跳变，飞控模型闭环失控，试验项目被迫暂停。原厂新卡交付周期 10 周，项目进度无法等待。紧急调配拆机完好同款卡件，直接插入工控机 PCI 插槽，导入原有驱动与节点拨码配置，无需修改仿真程序，30 分钟完成替换，同步延迟恢复至标准区间，试验正常重启。事后客户批量备货 4 张同款备件，规避停产断供延误试验周期。
