产品深度介绍

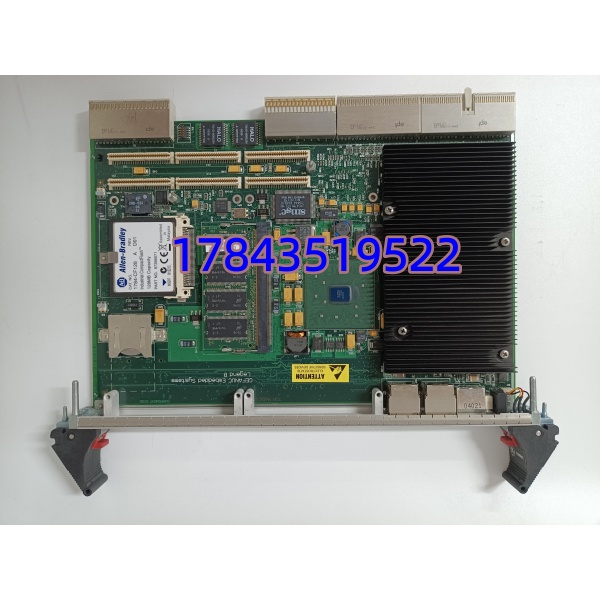

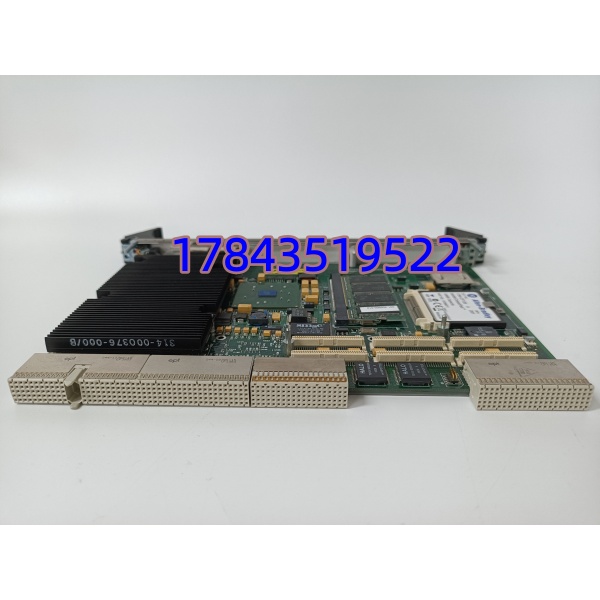

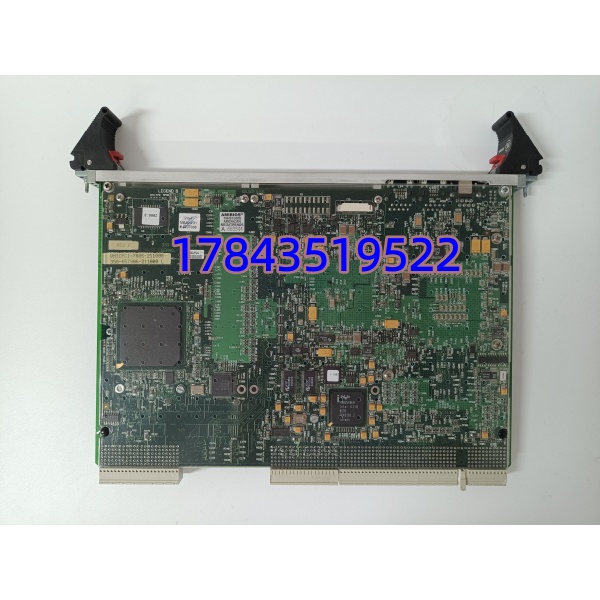

VMICPCI-7806-211000（底层 350-657806-211000L）是 GE 专为 Mark VI 燃气 / 蒸汽轮机组控制柜打造的 6U 标准 CompactPCI 实时单板计算机，整套硬件遵循 PICMG2.0/2.1 工业规范，可作为系统主控槽或扩展运算槽使用。板卡搭载 Intel Pentium M 超低功耗处理器，板载 DDR 内存与 CompactFlash 固态启动盘，预装电厂专用 QNX 实时操作系统；前置面板双路千兆以太网、RJ45 调试串口，背板 J3/J5 引出 USB、SATA、VGA、键鼠完整外设接口，预留两路 PMC 扩展槽可加装反射内存、光纤通讯子卡，完美匹配 IS215UCVGH 系列 UCV 通讯板组网架构。硬件支持标准 CPCI 热插拔冗余备份，单块故障时系统自动切换备用主板不触发机组遮断；全板喷涂工业三防涂层，耐受电厂控制室高温、粉尘、轻微腐蚀环境，承担机组振动、温度、阀位海量实时数据运算、EGD 网络交互与毫秒级 SOE 事件记录，是存量 Mark VI 机组改造、故障维修核心替换主控备件。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整物料编码 | VMICPCI-7806-211000，底层丝印 350-657806-211000L |
| 机械规格 | 6U 4HP CompactPCI 单槽位，PICMG2.0 Rev3.0 标准 |
| 核心处理器 | Intel Pentium M 低功耗工业处理器，1MB 二级缓存 |
| 内存存储 | 单 200pin SODIMM DDR 插槽，最大 1GB；板载 CF 卡启动插槽 |
| 网络接口 | 双路 10/100/1000M 自适应千兆以太网（前置面板 RJ45） |
| 串行接口 | 面板 RJ45 调试串口 + 背板第二路 RS232，16550 FIFO，最高 115200bps |
| 扩展能力 | 双独立 PMC 扩展插槽，可加装反射内存、光纤、模拟采集子卡 |
| 热插拔规范 | PICMG2.1 Rev2.0 标准高可用热插拔，冗余架构无缝切换 |
| 系统支持 | QNX、VxWorks、Windows XP Embedded、Linux 实时内核 |
| 管理功能 | PICMG2.9 IPMI 整机硬件监控、硬件看门狗、可更换 CMOS 备份电池 |
| 供电需求 | CPCI 背板 5V/3.3V 直流，整机典型功耗 13W |
| 运行温区 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 全板三防 conformal 涂层，G3 工业防腐等级 |
| 适配系统 | GE Mark VI Speedtronic 燃机、汽轮机组整套控制柜 |
技术避坑指南
1. 冗余两块主板固件版本不一致（最高发机组停机故障）问题：新旧 VMICPCI-7806 固件版本存在差异，双主板运算逻辑、网络协议不统一，2oo2 冗余切换失效，直接触发 ETS 遮断停机。避坑要点：更换前读取两块旧主板固件版本，新机上机前统一刷新至现场匹配版本，严禁高低固件混搭运行。真实案例：某热电厂更换单块 CPCI 主控未同步固件，开机后双主板数据冲突，机组联锁停机 3.5 小时，统一固件后恢复正常运行。
2. LAN1 内网、LAN2 外网网线交叉插接问题：机组本地控制网与调度数据网线端口互换，内网控制指令延迟，外网 SCADA 采集乱码，EGD 实时同步完全失效。避坑要点：拆线时分两路网线独立标记，LAN1 仅对接机组本地 UDH 控制网，LAN2 对接远程调度上位机，不可互换端口。
3. CPCI 主板插拔倾斜弯折背板多通道针脚问题：拆装时左右拖拽板卡，背板 J1/J3/J5 多组针脚弯曲氧化，运行过程中数据时断时续，SOE 时序随机错乱。避坑要点：必须垂直推入 / 拔出，热插拔锁扣完全释放后再取出；更换前吹扫背板粉尘，氧化针脚使用无水酒精棉签擦拭清洁。
4. PMC 扩展子卡漏装 / 型号不匹配问题：新机未安装原有反射内存 PMC 子卡，或替换不同型号子卡，机组高速实时数据转发通道缺失，振动、温度采集点位全部离线。避坑要点：拆卸前完整拍摄两块 PMC 子卡型号，新机同步配套同规格子卡再上机，不可缺卡、混卡运行。
5. 无静电防护击穿网口 / 处理器芯片问题：干燥冬季徒手触碰 CPCI 金手指与 PCB 电路板，静电击穿千兆网口收发芯片或主处理器，主板单网口 / 整机永久失效无法维修。避坑要点：拆装全程佩戴防静电手环 + 防静电垫，开箱后禁止直接触碰板卡金属线路、背板针脚区域。现场实例：运维人员无防护拆装，LAN1 网口芯片永久烧毁，原厂备件订货周期 22 天延误机组年度检修窗口
