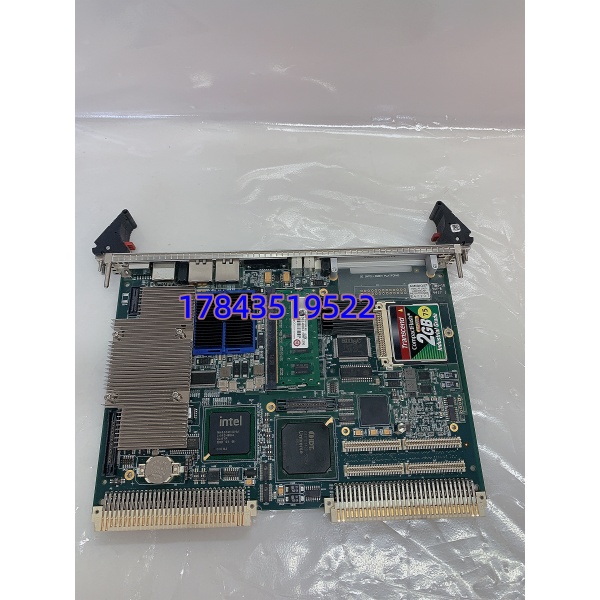

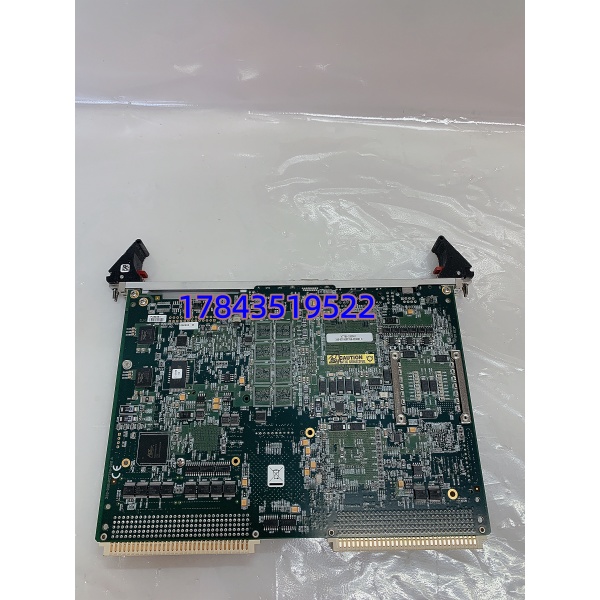

GE V7768-320001 是 Abaco Systems（原 GE 智能平台）推出的6U VMEbus 高性能单板计算机，型号后缀 C 代表硬件修订版本，完全兼容 VME64X 总线标准。搭载 Intel Core 2 Duo 2.16GHz 处理器，内置 4MB L2 缓存，支持最大 2GB DDR2 内存，集成 Intel 945GME 芯片组，提供丰富前后置 I/O 接口。
专为电力、轨道交通、航空航天、工业控制等严苛环境设计，宽温 – 40℃~+85℃，支持 Windows XP、VxWorks、Linux 等系统，具备 PMC 扩展插槽，可灵活扩展通讯或 I/O 功能。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | V7768-320001（350-9301007768-320001 C） |
| 处理器 | Intel Core 2 Duo 2.16GHz（可选 Celeron M） |
| 缓存 | 4MB L2 缓存 |
| 内存 | 最大 2GB DDR2 SDRAM（单 SODIMM 插槽） |
| 存储 | 1×CompactFlash（最大 8GB）、2×SATA 接口 |
| 网络 | 双千兆以太网（前面板） |
| I/O 接口 | 2×RS-232/422 串口、4×USB 2.0、SVGA、PS/2 |
| 扩展 | 1×PCI-X PMC 插槽、3× 板对板 PMC 扩展 |
| 总线标准 | VME64X（6U 尺寸） |
| 电源 | 10–30VDC（典型 24VDC） |
| 功耗 | 约 35W |
| 工作温度 | -40°C ~ +85°C |
| 存储温度 | -55°C ~ +150°C |
| 湿度 | 5%–95% 无凝露 |
| 尺寸 | 6U VME 标准（约 160×233×20mm） |
| 重量 | 约 1.2kg |
质量透明化检测流程
- 入库验收检测核验原厂序列号、合格证、装箱单；PCB 无腐蚀、金手指无氧化、电容无鼓包；配件齐全。
- 上机功能测试搭建 VME64X 测试机架，24VDC 供电，全带宽测试双千兆网口、串口、SATA/USB；满负载 24 小时，温度≤65℃，无死机、无丢包。
- 电气参数测试绝缘电阻＞10MΩ，接地电阻＜0.5Ω；ESD±4kV 无击穿；浪涌抗扰符合 IEC 61000-4-5。
- 固件配置验证读取 BIOS 版本，备份 CMOS 配置；预装 VxWorks/Linux 驱动，核对 PMC 扩展兼容性。
- 最终质检与包装质检签字，防静电袋真空封装，气泡膜 + 防潮纸箱，贴 QC 合格标签与序列号。
技术避坑指南
- 版本不兼容（最常见）问题：非 C 版旧板直接替换，系统不认 PMC 卡或网口异常。避坑：核对型号后缀，C 版与早期 A/B 版 PCB 布局不同，不可直接互换；升级前更新 VME 背板固件。案例：现场用 B 版替换 C 版，PMC 卡识别失败，换回 C 版恢复正常。
- PMC 扩展卡冲突问题：新板 PMC 插槽与旧卡跳线 / 地址不一致，导致通讯中断。避坑：拍照记录旧 PMC 卡跳线，新板严格复刻；优先使用原厂兼容卡（如 PMC237CM1/V）。
- 散热不良导致高温宕机问题：机架风扇故障或防尘网堵塞，温度超 85℃触发保护。避坑：安装前清理风道，确保前后通风；定期检查风扇转速，高温环境降频运行。
- 电源纹波过大问题：24V 电源质量差，纹波超 ±5%，导致系统随机重启。避坑：使用工业级稳压电源，加 EMI 滤波器；远离变频器、大功率电机等干扰源。
- 静电击穿问题：干燥季节未防静电操作，芯片击穿。避坑：全程防静电，冬季操作前触摸接地体；板卡存放于防静电袋，避免手触金手指。
